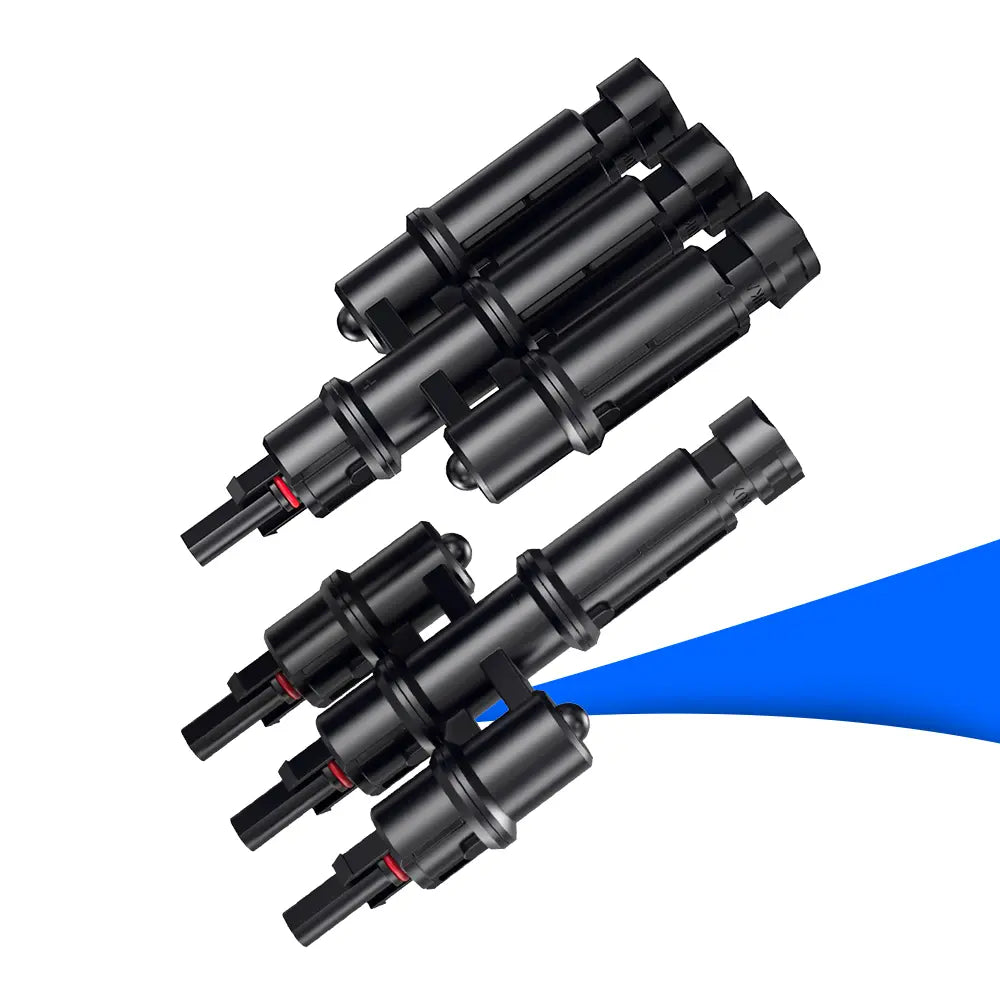

Solar-Y-Stecker-Set 3-zu-1 - 70 A

Solar-Y-Stecker-Set 3-zu-1 - 70 A – Parallelschaltung von drei PV-Leitungen

Das Solar-Y-Stecker-Set 3-zu-1 - 70 A ermöglicht die einfache und sichere Parallelschaltung von drei PV-Leitungen. Die T-Branch-Steckverbinder dienen als Abzweigverbindung zwischen mehreren Solarkabeln und eignen sich für den Einsatz in Photovoltaik-Systemen mit hohen Stromanforderungen.

Die hochwertigen Kontakte aus verzinnter Kupferlegierung sorgen für eine zuverlässige Stromübertragung und eine dauerhaft stabile Verbindung. Das robuste Gehäuse aus PC bzw. PA besteht aus witterungsbeständigen Materialien und ist mit einer Silikonkautschuk-Dichtung ausgestattet. Dank der Schutzart IP68 ist das Stecker-Set zuverlässig gegen das Eindringen von Wasser geschützt und für anspruchsvolle Umgebungsbedingungen ausgelegt.

Das Solar-Y-Stecker-Set 3-zu-1 unterstützt PV-Systemspannungen von bis zu 1.500 V DC und einen maximalen Ausgangsstrom von 70 A. Mit einer Nennstoßspannung von 12 kV, einem breiten Temperaturbereich von -40 °C bis +85 °C sowie flammhemmenden Materialien nach UL94-V0 eignet sich das Set für eine langlebige und zuverlässige Verbindung innerhalb von PV-Anlagen.

Vorteile des Solar-Y-Stecker-Set 3-zu-1

• Parallelschaltung von drei PV-Leitungen
• Maximaler Ausgangsstrom bis 70 A
• Geeignet für PV-Systemspannungen bis 1.500 V DC
• Verzinnte Kontakte aus Kupferlegierung
• Robustes und witterungsbeständiges PC-/PA-Gehäuse
• Wasserdichte Ausführung mit Schutzart IP68
• Flammhemmende Materialien nach UL94-V0
• Großer Temperaturbereich von -40 °C bis +85 °C
• Mechanische Lebensdauer von mindestens 200 Zyklen

Technische Daten

• Typ: 3-zu-1 T-Branch Solar-Stecker-Set
• Herstellerbezeichnung: A4 3T1
• Ausführung: 3 Buchsen auf 1 Stecker / 3 Stecker auf 1 Buchse
• Nennspannung: 1.500 V DC
• Nennstoßspannung: 12 kV
• Max. Eingangsstrom: 70 A / n (n = Anzahl der Abzweige)
• Max. Ausgangsstrom: 70 A
• Schutzart: IP68
• Verschmutzungsgrad: Klasse II
• Schutzklasse: Klasse II
• Flammklasse: UL94-V0
• Gehäusematerial: PC (f1, V0) / PA (f1, V0)
• Kontaktmaterial: Kupferlegierung, verzinnt
• Dichtungsmaterial: Silikonkautschuk
• Temperaturbereich: -40 °C bis +85 °C
• Mechanische Lebensdauer: ≥ 200 Zyklen
• Abmessungen: 113 mm × (22 mm × n), n = Anzahl der Abzweige

Lieferumfang

• 1x 3-zu-1 T-Branch-Stecker – 3 Buchsen auf 1 Stecker
• 1x 3-zu-1 T-Branch-Stecker – 3 Stecker auf 1 Buchse
