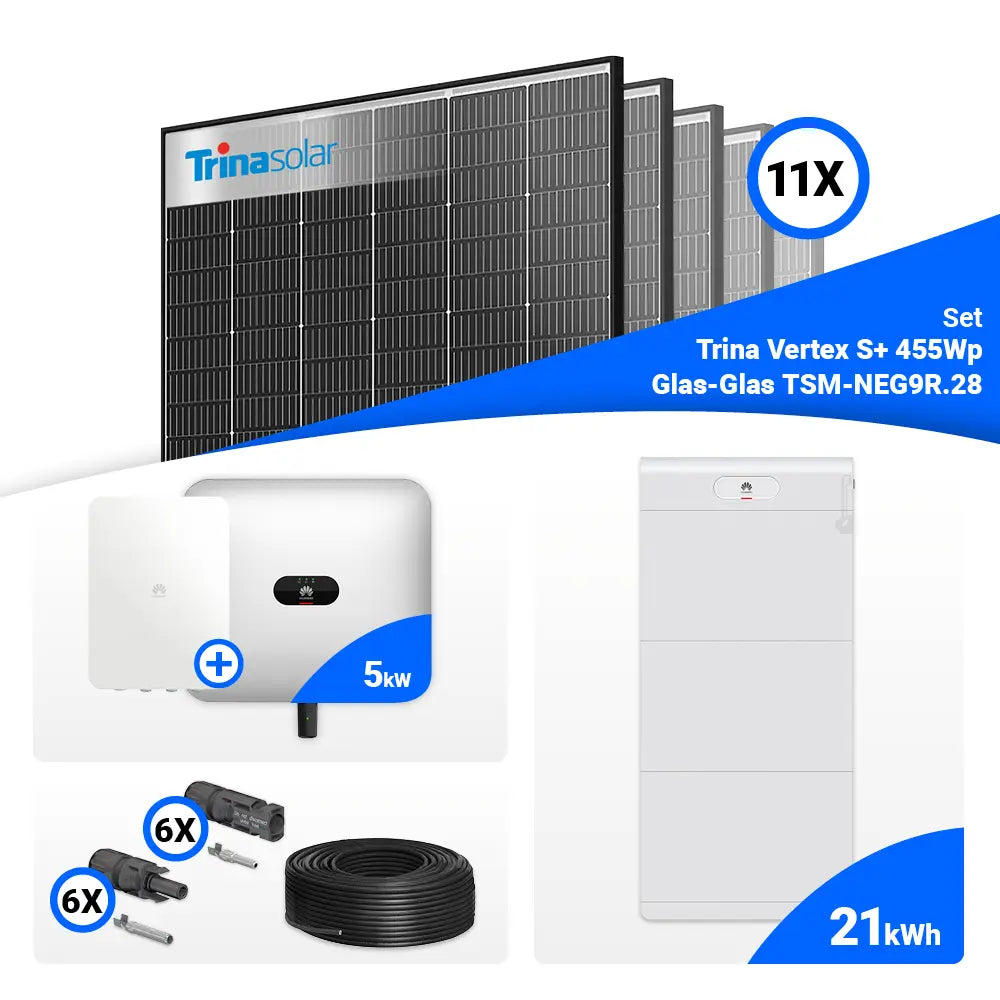

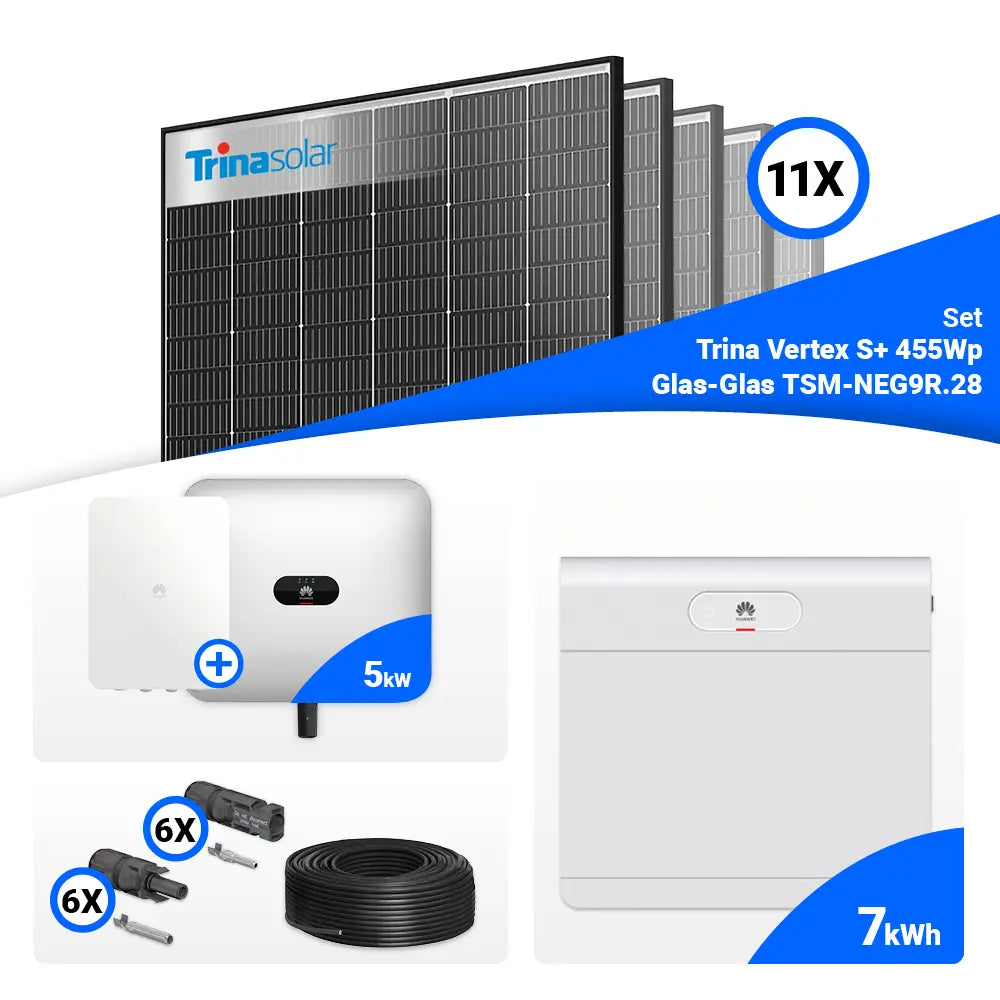

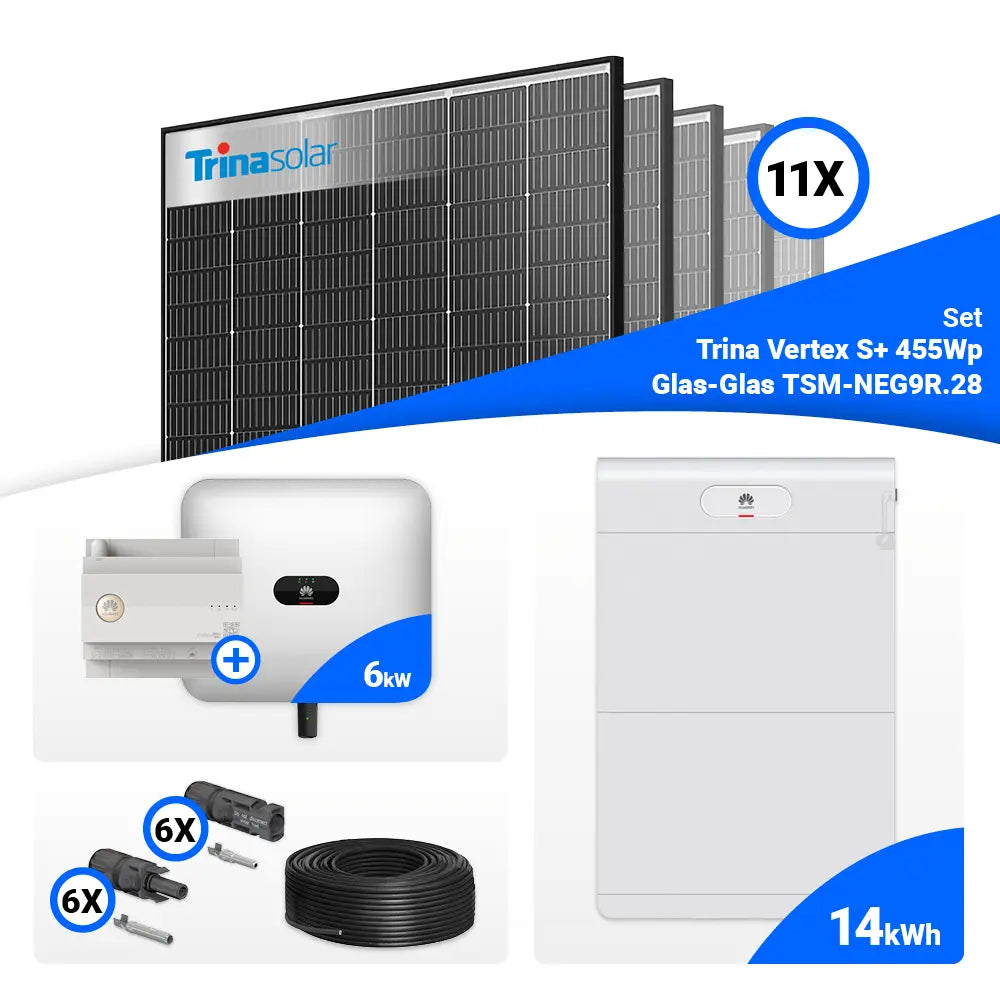

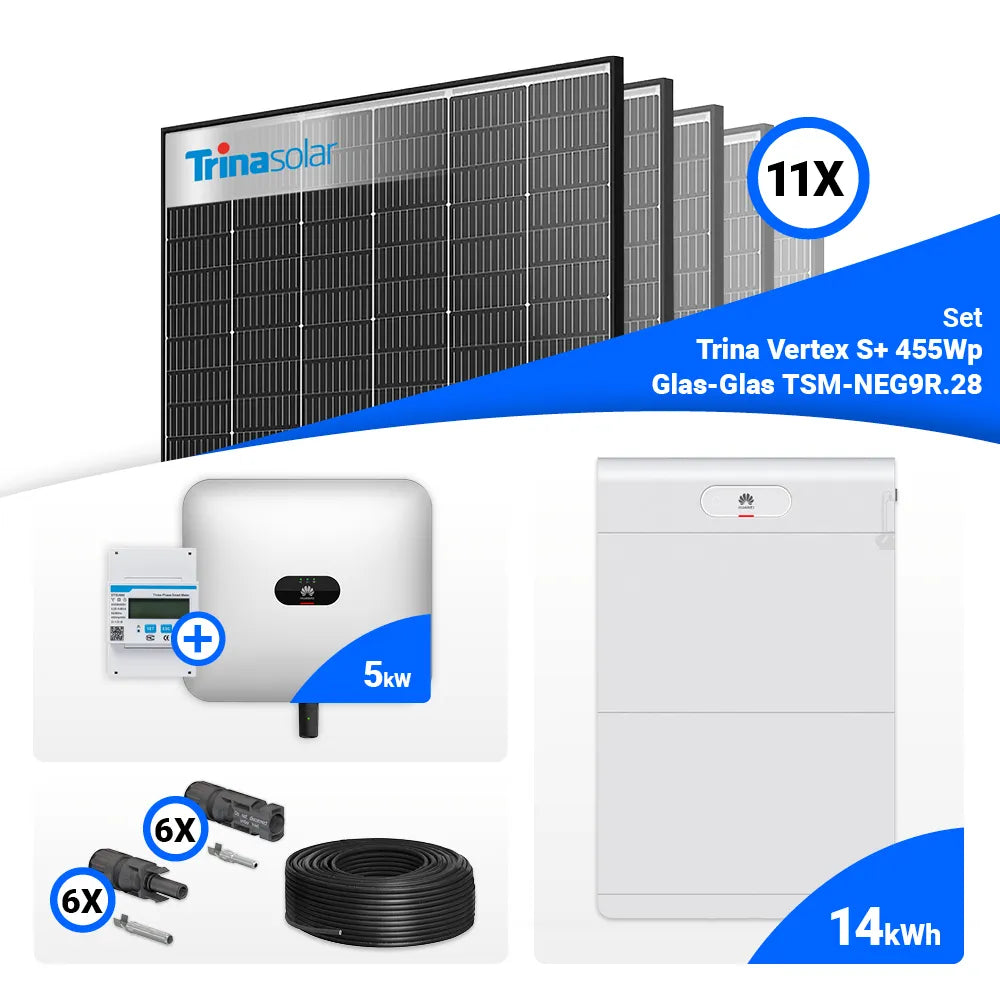

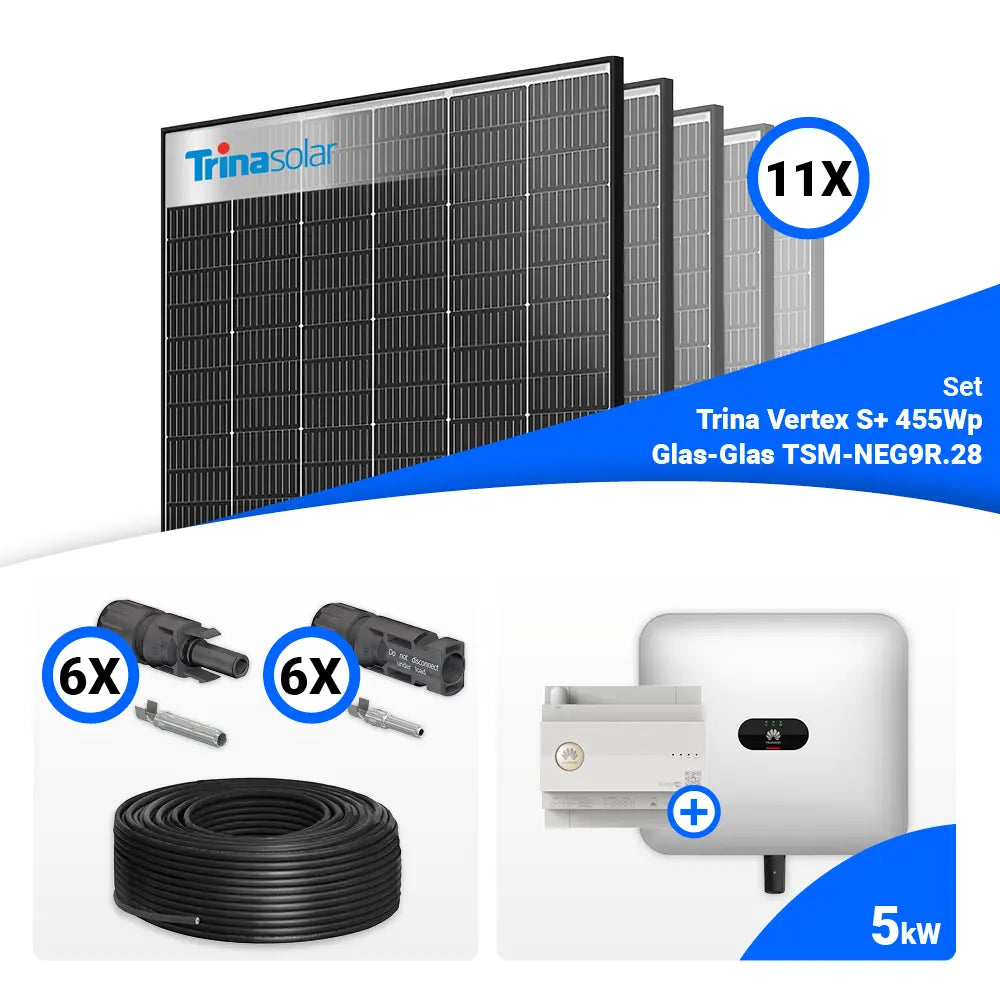

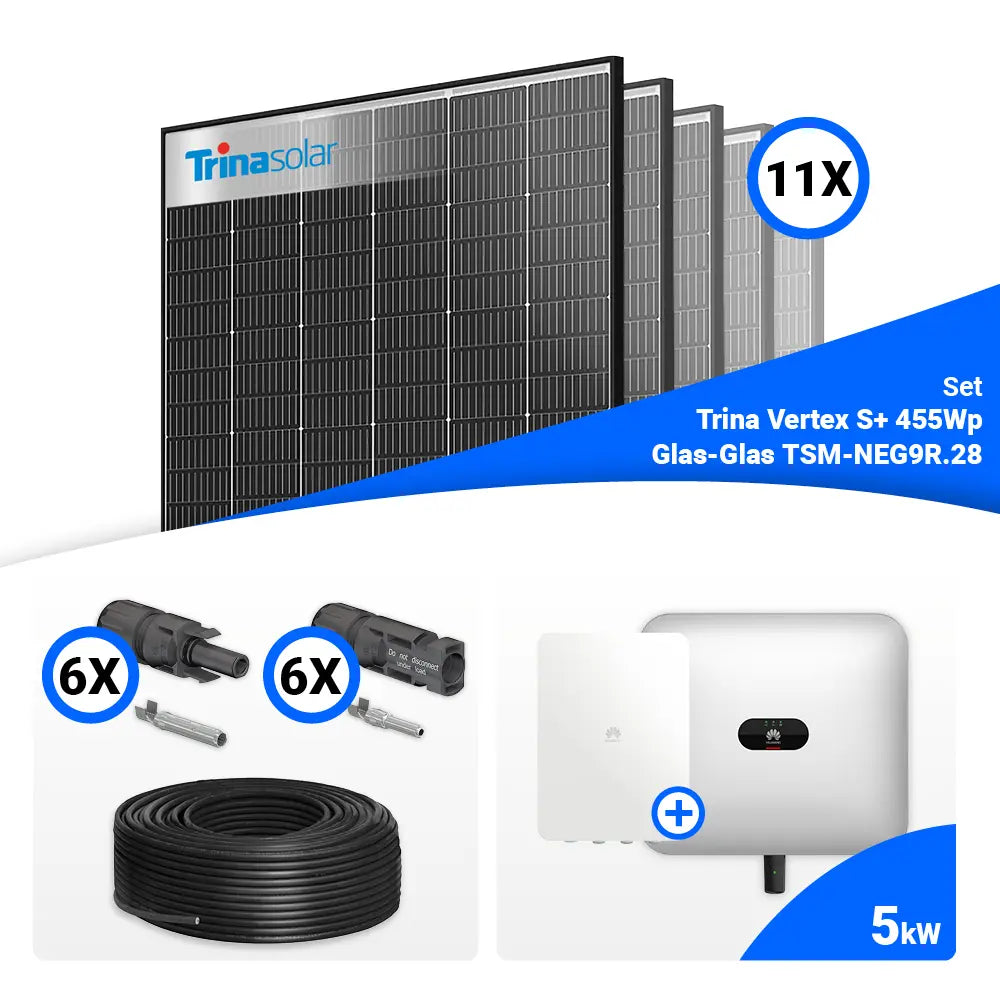

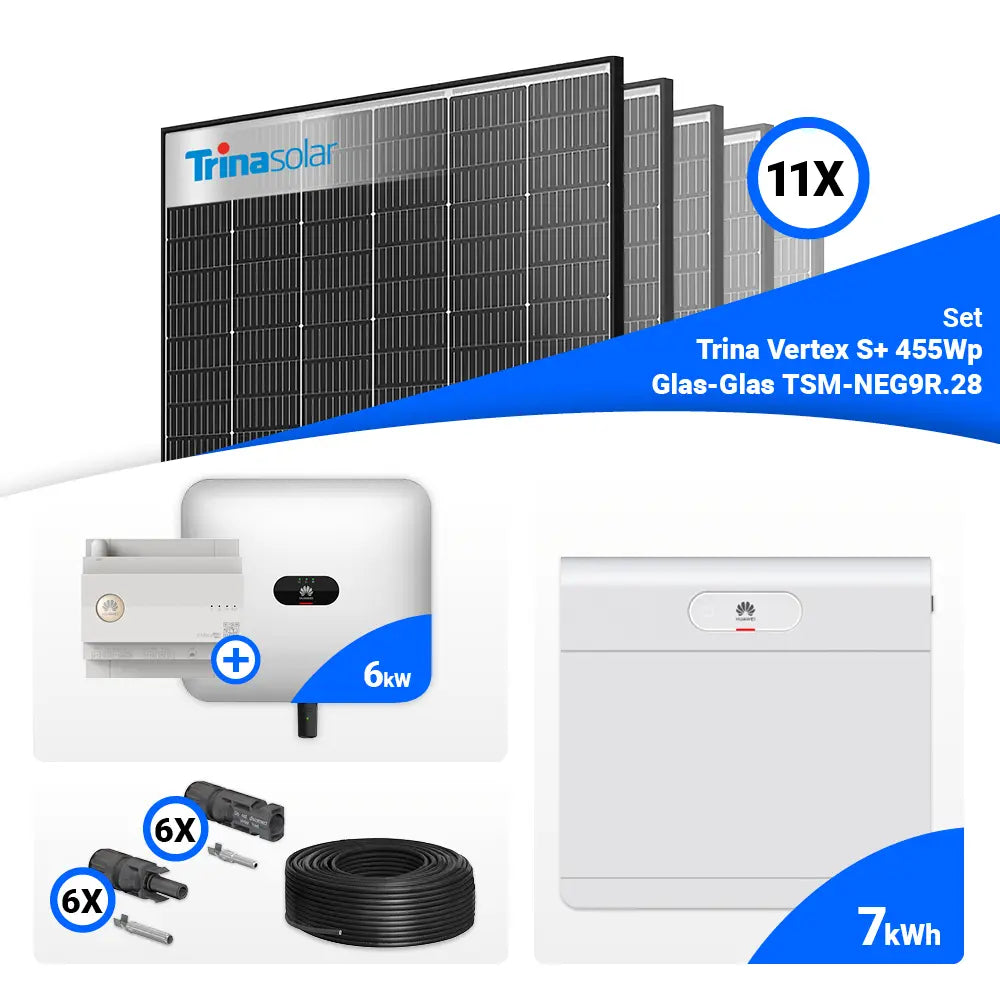

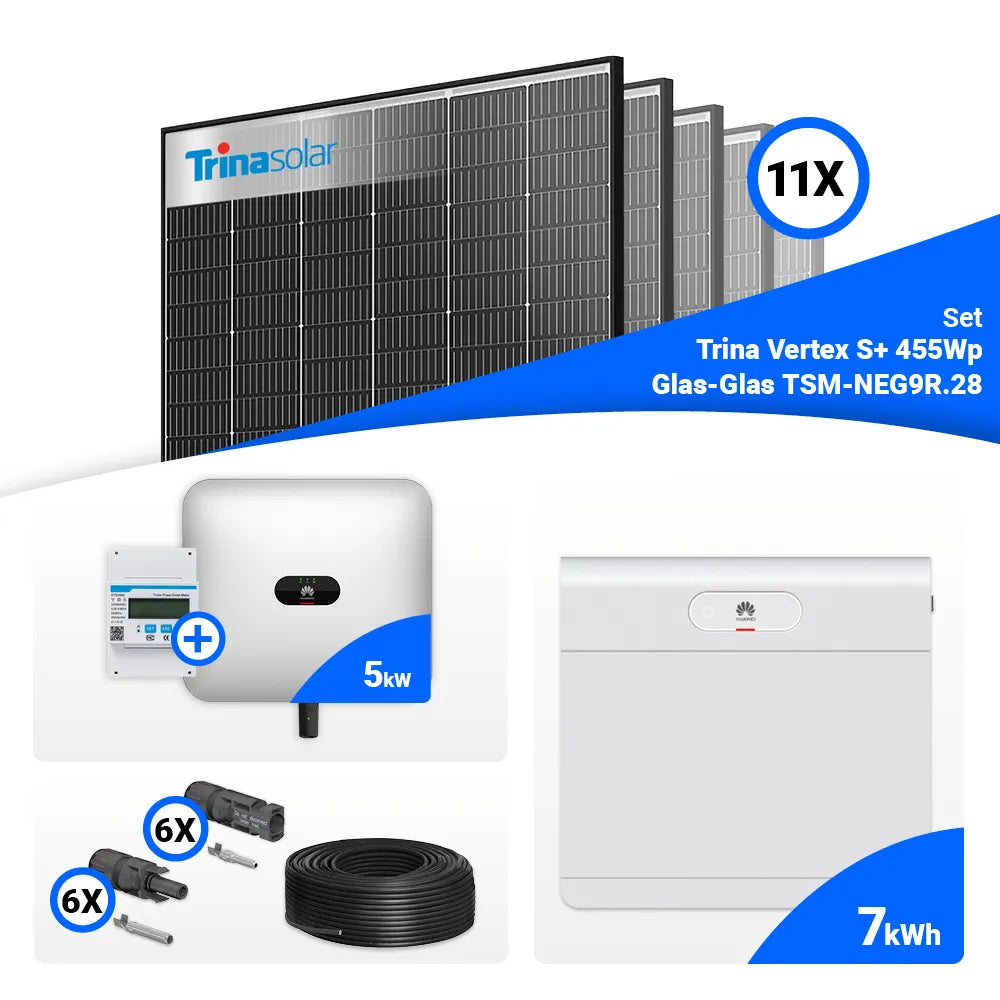

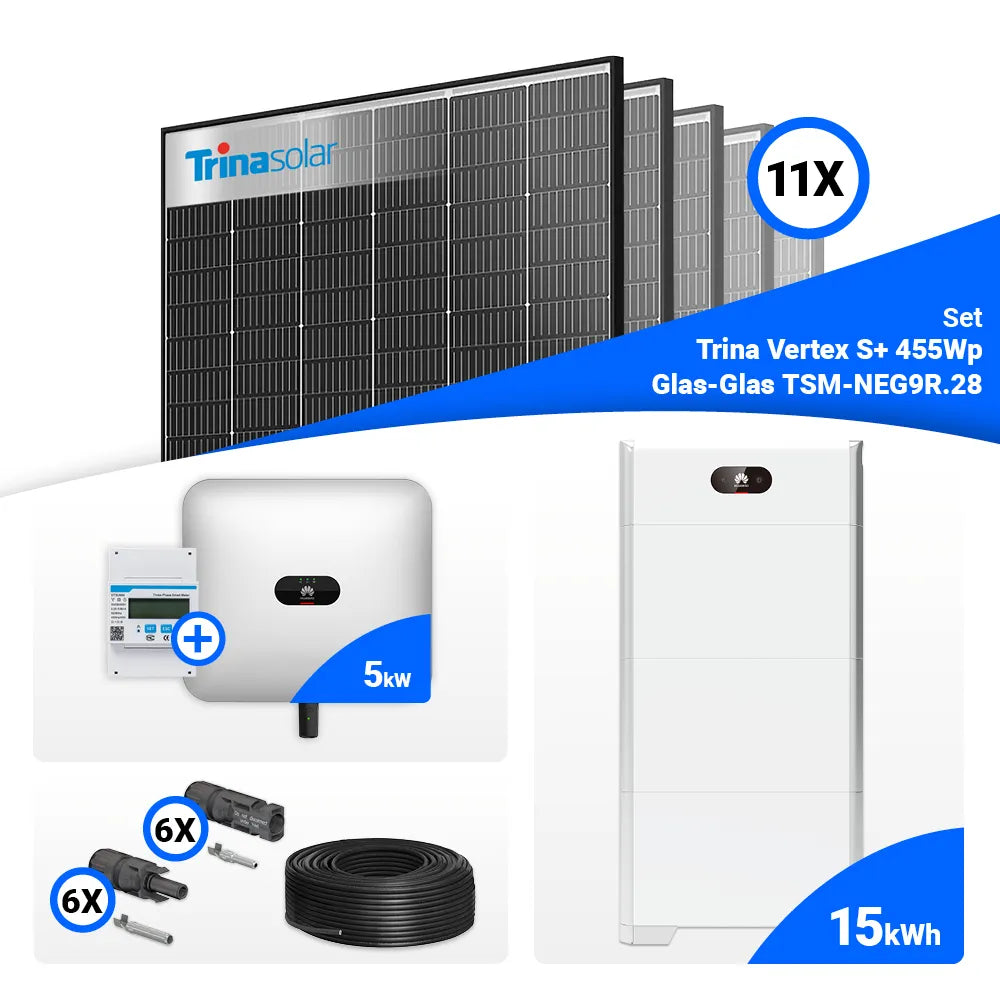

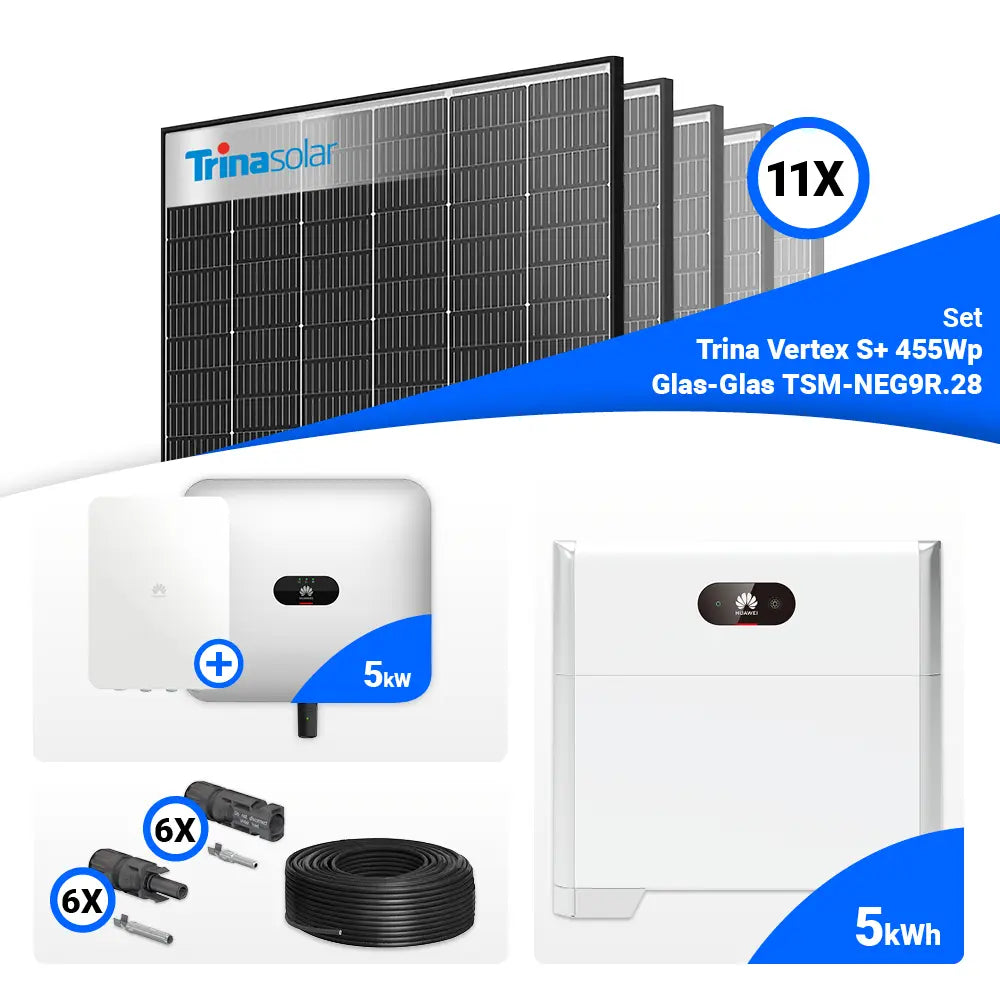

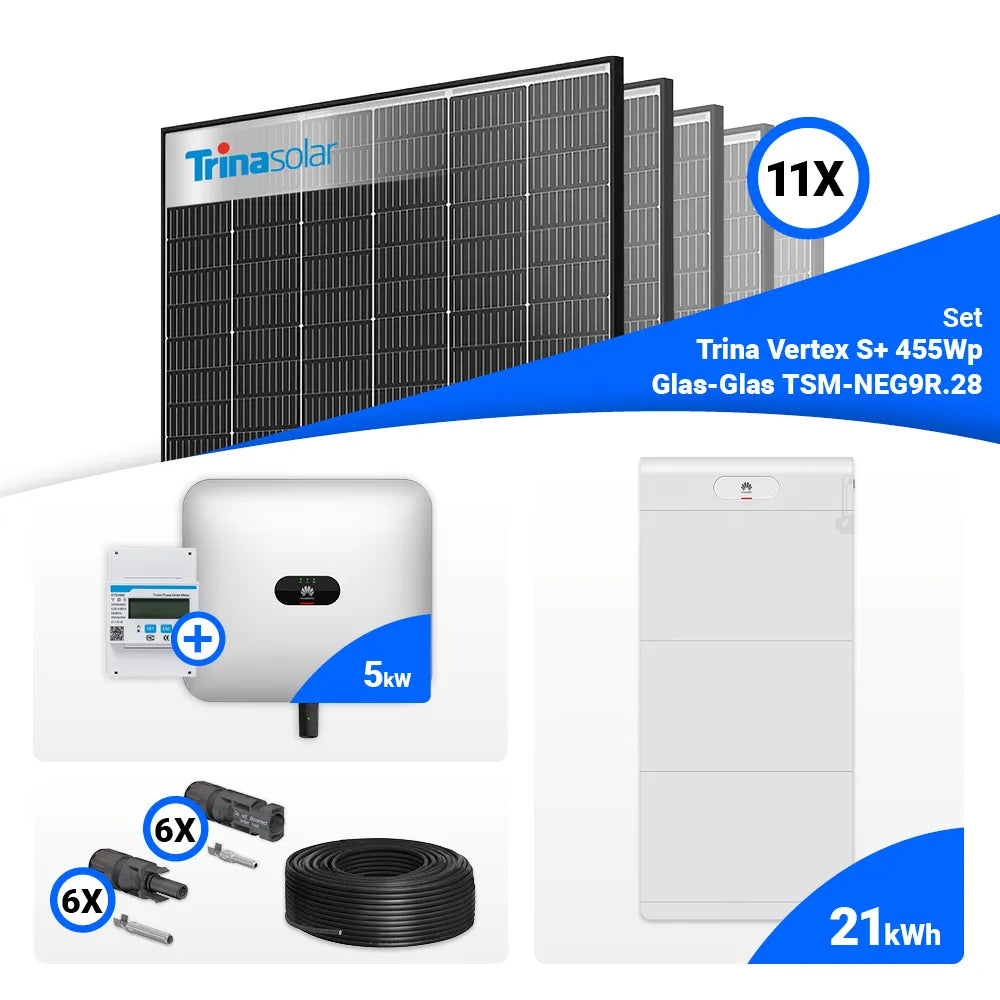

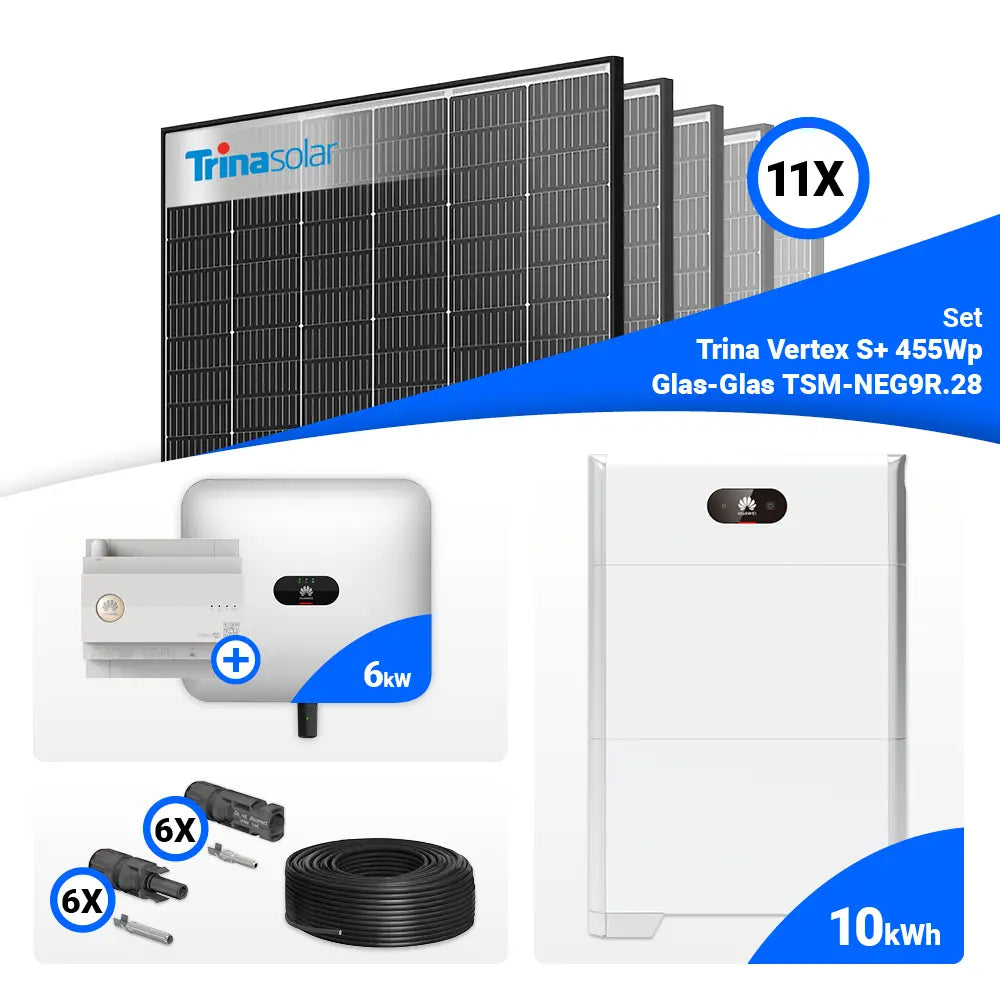

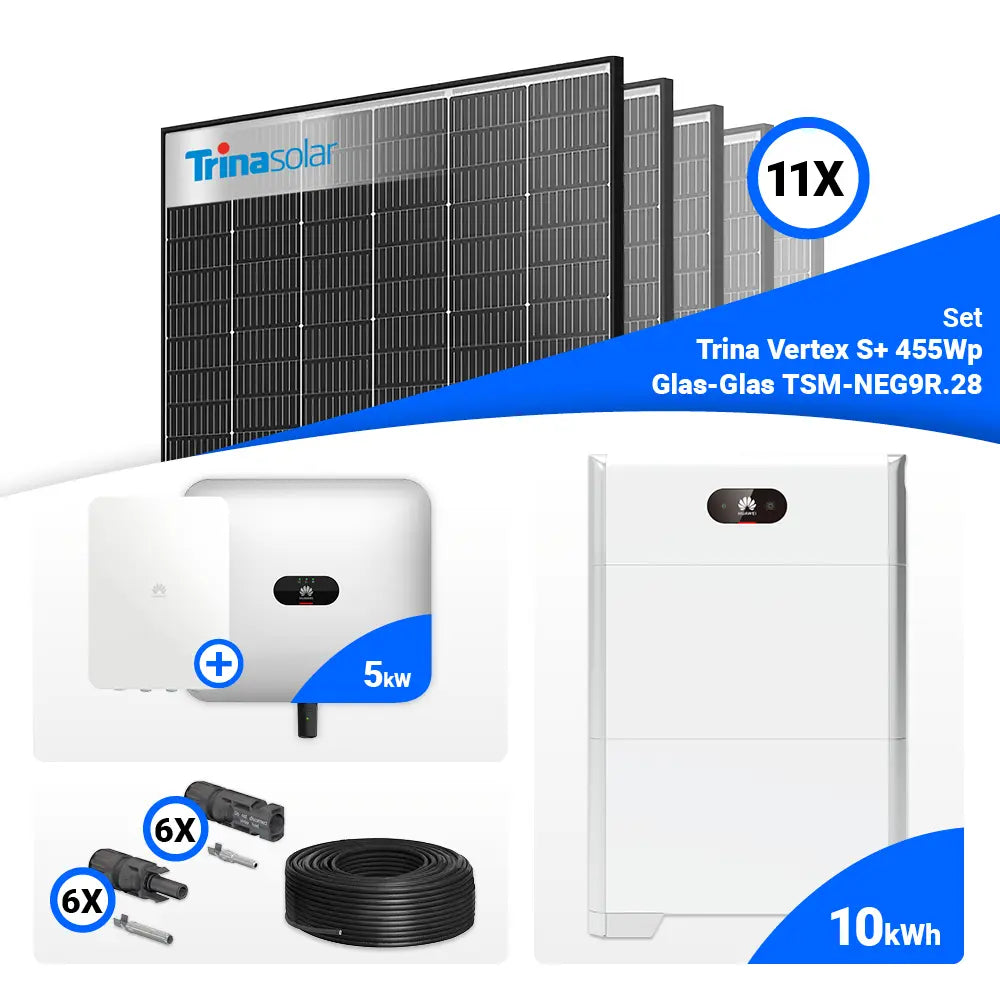

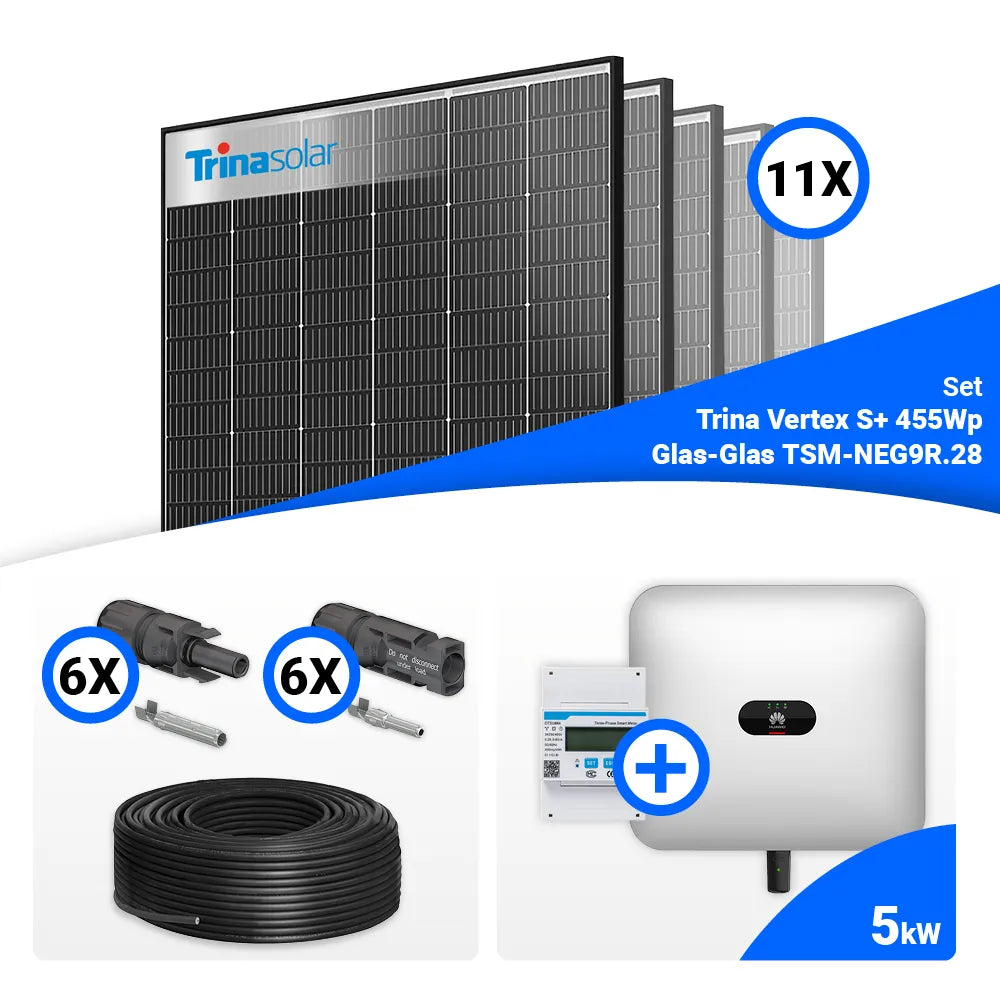

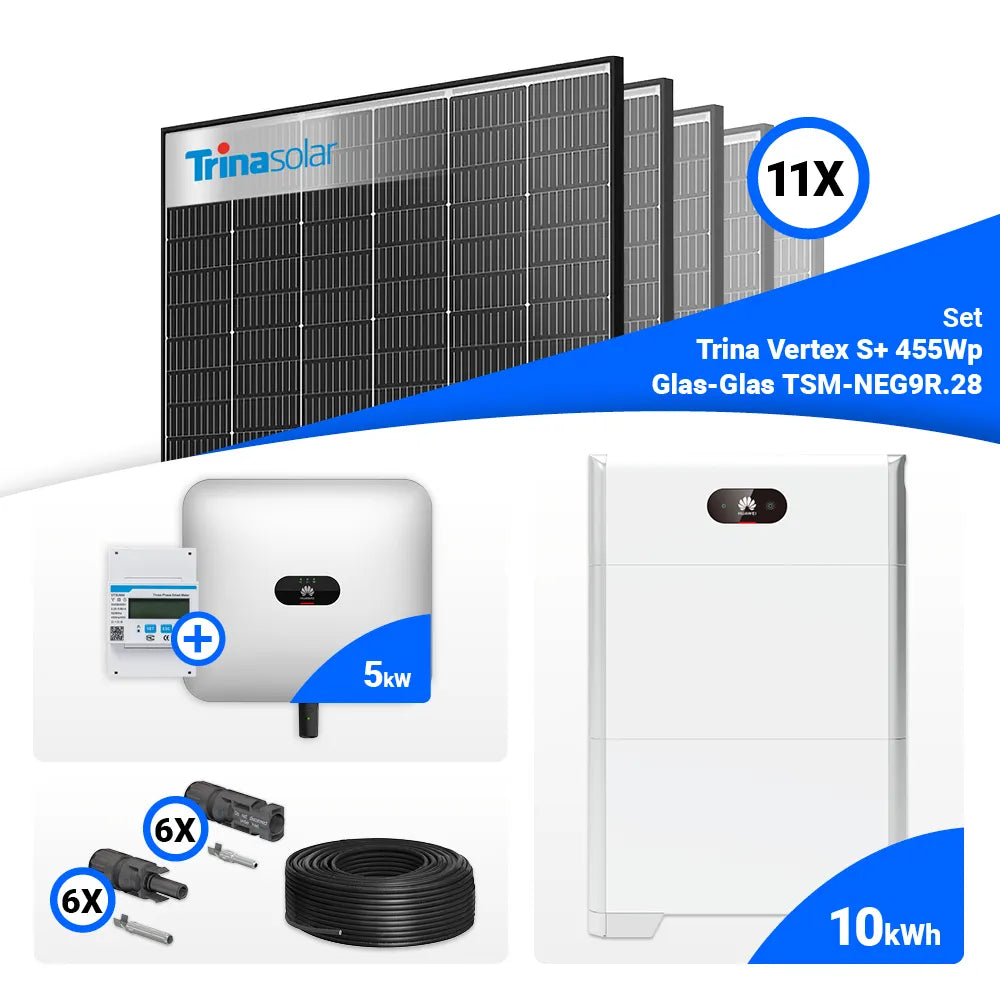

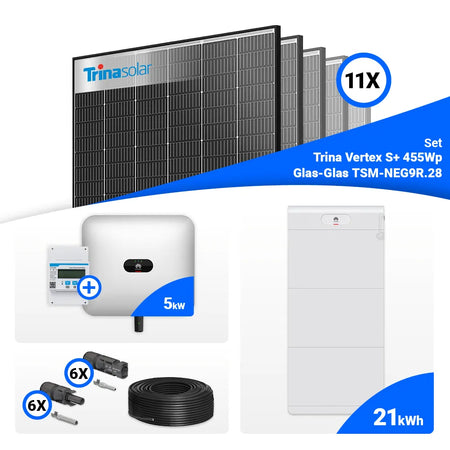

Lieferumfang:

11x Trina Vertex S+ 455W Glas-Glas Black Frame TSM-NEG9R.28

1x Huawei 5ktl M1 Hybrid Wechselrichter

1x 100m Rolle Solarkabel

6x MC4 Stecker Set

Auswahloption Smartmeter:
HUAWEI Smart Power Sensor DTSU666-H 100A/40mA
Huawei EMMA-A02 Energiemanagement Assistent
Huawei Smart Guard 63A-T0 BackUp Box

Speicher optional wählbar: Huawei Luna2000 S0 oder Luna2000 S1

Der Lieferumfang kann in Abhängigkeit von der Konfiguration unterschiedlich ausfallen.

Trina Vertex S+ 455W Glas-Glas Black Frame TSM-NEG9R.28

Das Trina Vertex S+ 455W Glas-Glas-Modul (TSM-NEG9R.28) ist eine leistungsstarke und langlebige Lösung für anspruchsvolle PV-Dachanlagen. Mit seiner stabilen Glas-Glas-Konstruktion bietet es erhöhten Schutz gegenüber Umwelteinflüssen und sorgt für langfristig zuverlässige Energieerträge. Die kompakte Bauweise, das geringe Gewicht und der elegante schwarze Rahmen ermöglichen eine flexible und optisch ansprechende Integration in verschiedenste Dachflächen.

HUAWEI SUN2000-5KTL-M1 HC

Die Wechselrichter der HUAWEI SUN2000-Serie bieten eine vielseitige Lösung für PV-Anlagen mit Speicherintegration. Ob als eigenständiges System, zur Netzeinspeisung oder mit Nulleinspeisung – dieser Wechselrichter passt sich flexibel den Anforderungen an. Mit der Option, die Ausgangsleistung auf 600VA zu begrenzen, stellt er eine leistungsstarke Alternative zu herkömmlichen Mikrowechselrichtern dar. Dank der hohen maximalen DC-Eingangsleistung lässt sich das System problemlos mit zusätzlichen Modulen erweitern.

Solarkabel H1Z2Z2-K, 6mm² – Robuste Verbindung für Deine PV-Anlage

Mit einem Querschnitt von 6mm² überzeugt das Solarkabel H1Z2Z2-K durch hohe Widerstandsfähigkeit und lange Lebensdauer. Es gewährleistet eine zuverlässige und effiziente Energieübertragung – selbst unter anspruchsvollen Bedingungen. Die perfekte Wahl für eine sichere und langlebige Verkabelung von Photovoltaikanlagen, die höchste Qualitätsstandards erfüllt.

MC4 Stecker Set – Zuverlässige Verbindungen für eine optimale Leistung

Das MC4 Stecker Set sorgt für stabile und langlebige Verbindungen innerhalb der Solaranlage. Ideal für Erstinstallationen und Nachrüstungen bieten diese hochwertigen Steckverbindungen eine sichere Energieübertragung und tragen zur Effizienzsteigerung und Sicherheit deiner PV-Anlage bei.

Huawei Smart Power Sensor DTSU666-H für präzise Energiemessung

Der Huawei Smart Power Sensor DTSU666-H ermöglicht eine genaue Überwachung des Energieverbrauchs und zeichnet sich durch seine benutzerfreundliche Bedienung aus. Entwickelt für dreiphasige Stromsysteme, kombiniert er modernste Technologie mit einfacher Installation. Die ideale Wahl für eine präzise Verbrauchsanalyse und ein optimiertes Energiemanagement – sowohl für private Haushalte als auch für Unternehmen.

Details zum Solarmodul:

• Solarzellen: Monokristallin
• Zellanordnung: 144 Zellen
• Modulmaße: 1.762 × 1.134 × 30 mm
• Gewicht: 21,0 kg
• Glas: 1,6 mm hochtransparentes, anti-reflexbeschichtetes hitzevorgespanntes Glas (Vorderseite) und 1,6 mm hitzevorgespanntes Glas (Rückseite)
• Verkapselungsmaterial: EVA/POE
• Rahmen: 30 mm eloxierte Aluminiumlegierung, Schwarz
• Anschlussdose: IP 68
• Kabel: Photovoltaikkabel mit 4,0 mm²
• Abmessungen für das Querformat: 1.100/1.100 mm; für Hochformat: 280/350 mm*
• Stecker: MC4

Details zum Wechselrichter:

• Netzanschluss: 3-phasig
• AC Leistung: 5 kW
• 2 MPP Tracker
• DC Trennschalter unterhalb des Gerätes
• Schnittstellen: Ethernet, RS485, Modbus
• Schaltkontakt zur Eigenverbrauchssteuerung (z.B. Wärmepumpe)
• Abmessungen: 525 x 470 x 166 mm (H x B x T)
• Gewicht: 17 kg
• Schutzklasse: IP 65
• 10 Jahre Garantie

Details zu Solarkabel:

• Max. Leitungswiderstand bei 20°C: 5,09 mΩ/m
• Isolationswiderstand min. bei 20°C: 580 MΩ/km
• Strombelastbarkeit: Geprüft nach EN 50618
• Ozon- und Witterungsbeständigkeit: Geprüft nach EN 50618
• UV-Beständigkeit: Geprüft nach EN 50618
• Flammbeständigkeit: Entspricht PN-EN 60332-1, LSOH (Low Smoke Zero Halogen)
• Erwartete Lebensdauer: 25 Jahre

Details zu MC4 Stecker:

• Nennspannung: Bis zu 1000 V
• Nennstrom: Bis zu 30 A
• Kabelquerschnitt: Geeignet für Kabel von 2.5 mm² bis 6 mm²
• Temperaturbereich: Betriebstemperatur von -40°C bis +85°C
• Material: Hochwertiges PPO und Kupfer, für optimale Leitfähigkeit und UV-Beständigkeit

Details zu Smart Power Sensor DTSU666-H:

• Abmessungen (H x B x T): 100 x 72 x 65.5 mm
• Gewicht (inklusive Kabel): 1.5 kg
• Stromnetztyp: 3P4W/3P3W
• Eingangsspannung: 176 Vac ~ 288 Vac
• Energieverbrauch: ≤1 W
• Messbereich: Netzspannung: 304 Vac ~ 499 Vac / Phasenspannung: 176 Vac ~ 288 Vac / Strom: 0 ~ 250 A
• Messgenauigkeit: Spannung: ±0.5% / Strom/Leistung/Energie: ±1% / Frequenz: ±0.01 Hz
• Kommunikation: Schnittstelle: RS485 / Baudrate: 9,600 bps / Kommunikationsprotokoll: Modbus-RTU
• Umweltbedingungen: Betriebstemperaturbereich: -25°C ~ 60°C / Lagerungstemperaturbereich: -40°C ~ 70°C / Luftfeuchtigkeit im Betrieb: 5 %RH ~ 95 %RH (nicht kondensierend)

Details zu EMMA-A02 Energiemanagement Assistent:

• Abmessungen: 108 x 100 x 65 mm
• Gewicht: 0,5 kg
• Stromversorgung: AC Spannung 1P2W: 100 ~ 240V, 50/60Hz; 3P3W: 346 ~ 415V, 50/60Hz; 3P4W: 346 ~ 415V, 50/60Hz
• Leistungsaufnahme: 4 W
• Schnittstellen: LAN (10/100Mbps), WLAN (AP + STA, 802.11b/g/n), RS485, digitale Eingänge und Ausgänge
• Messbereich: Strom bis zu 63 A direkt, externe CTs für höhere Ströme; Spannung 1P (L-N): 85 ~ 299 Vac; 3P (L-L): 148 ~ 520 Vac
• Umgebungsbedingungen: Betriebstemperatur von -25°C bis +60°C, IP2X Schutzklasse


Details zu Smart Guard 63A-T0 BackUp Box:

• Starke Backup-Kapazität: Die Box ermöglicht eine Notstromversorgung von bis zu 3 x 12 kW bei MAP0-Wechselrichtern.
• Bypass-Schalter: Ein integrierter Bypass-Schalter erlaubt den nahtlosen Übergang zwischen Netz- und Ersatzstrom.
• Parallelbetrieb mit Diesel-Generator: Diese Funktion bietet zusätzliche Flexibilität und Sicherheit in längeren Notfällen.
• Robuste Bauweise: Mit Schutzklasse IP55 ist die Box gegen Staub und Strahlwasser geschützt, was eine sichere Installation auch im Außenbereich ermöglicht.
• Anschluss: 400 V, dreiphasig
• Abmessungen: 600 mm (L) x 170 mm (H) x 460 mm (B)
• Gewicht: 17 kg

OPTIONAL mit Speicher:

Huawei Luna2000 Batteriespeicher:

Luna2000 S0:

Die HUAWEI LUNA Smart String Batterie bietet eine flexible und erweiterbare Speicherlösung, die sich individuell auf deine Bedürfnisse abstimmen lässt. Mit wählbaren Kapazitäten von 5 kWh, 10 kWh oder 15 kWh und der Option zur nachträglichen Erweiterung passt sie sich mühelos an steigende Energieanforderungen an. In Verbindung mit einem optionalen HUAWEI Optimierer und einem HUAWEI SUN2000 Wechselrichter entsteht ein innovatives, leistungsstarkes System für höchste Effizienz.

Details:

• Batteriekapazität: 5 kWh / 10 kWh / 15 kWh /
• Nennspannung: 360 V / 600 V
• Gewicht: 63,8 kg
• Schutzklasse: IP 65
• CE, RCM, CEC, VDE2510-50, IEC62619, IEC 60730, UN38.3
• Maximale Entladeleistung: 3,5kW/10s , 7kW/10s (Luna 10 , Luna 15)
• Abmessungen: 712 x 585 x 298 mm (H/W/T)

Luna2000 S1:

Der Huawei Luna2000-7-S1 ist ein leistungsstarkes Heimspeichersystem, das mit einer nutzbaren Kapazität von 6,9 kWh und einer maximalen Lade- und Entladeleistung von 3,5 kW überzeugt. Durch moderne Technologie und eine benutzerfreundliche Steuerung optimiert er die Nutzung und Speicherung von Solarstrom. Eine ideale Lösung für eine zuverlässige und nachhaltige Energieversorgung im eigenen Zuhause.

Details:

• Kapazität: 6,9 kWh pro Batteriemodul.
• Lade- und Entladeleistung: Maximal 3,5 kW.
• Betriebstemperaturbereich: -20°C bis +55°C.
• Kühlung: Konvektionskühlung.
• Schutzart: IP66.
• Geräuschpegel: Weniger als 29 dB.
• Kommunikation: RS485, FE, CAN.
• Zertifikate: CE, RCM, CEC, VDE2510-50.
