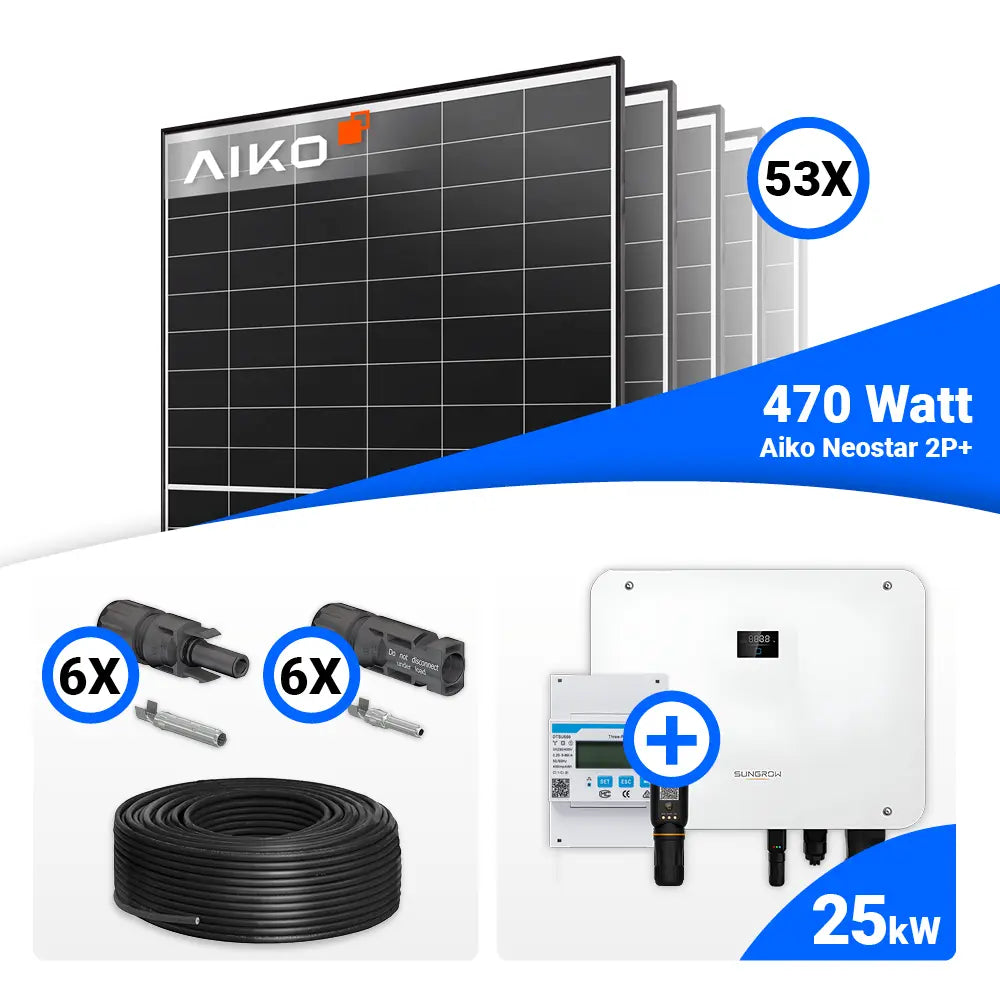

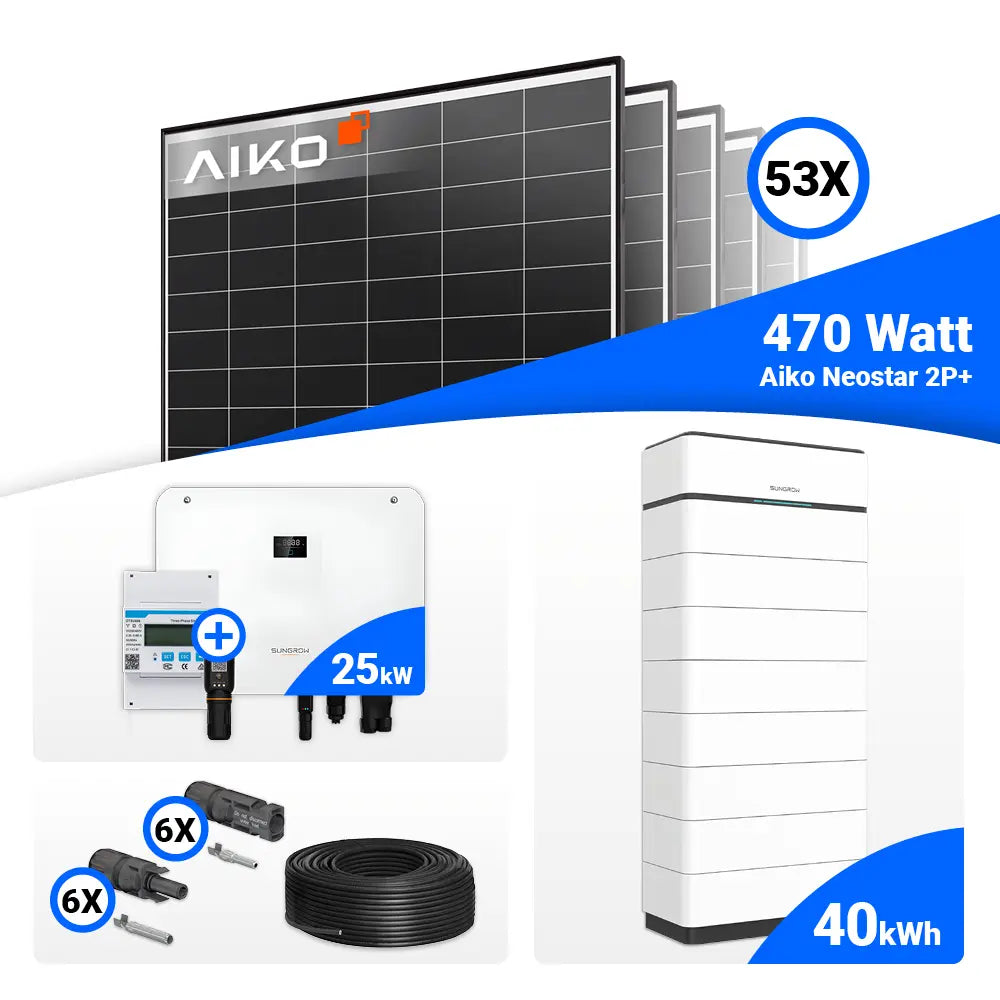

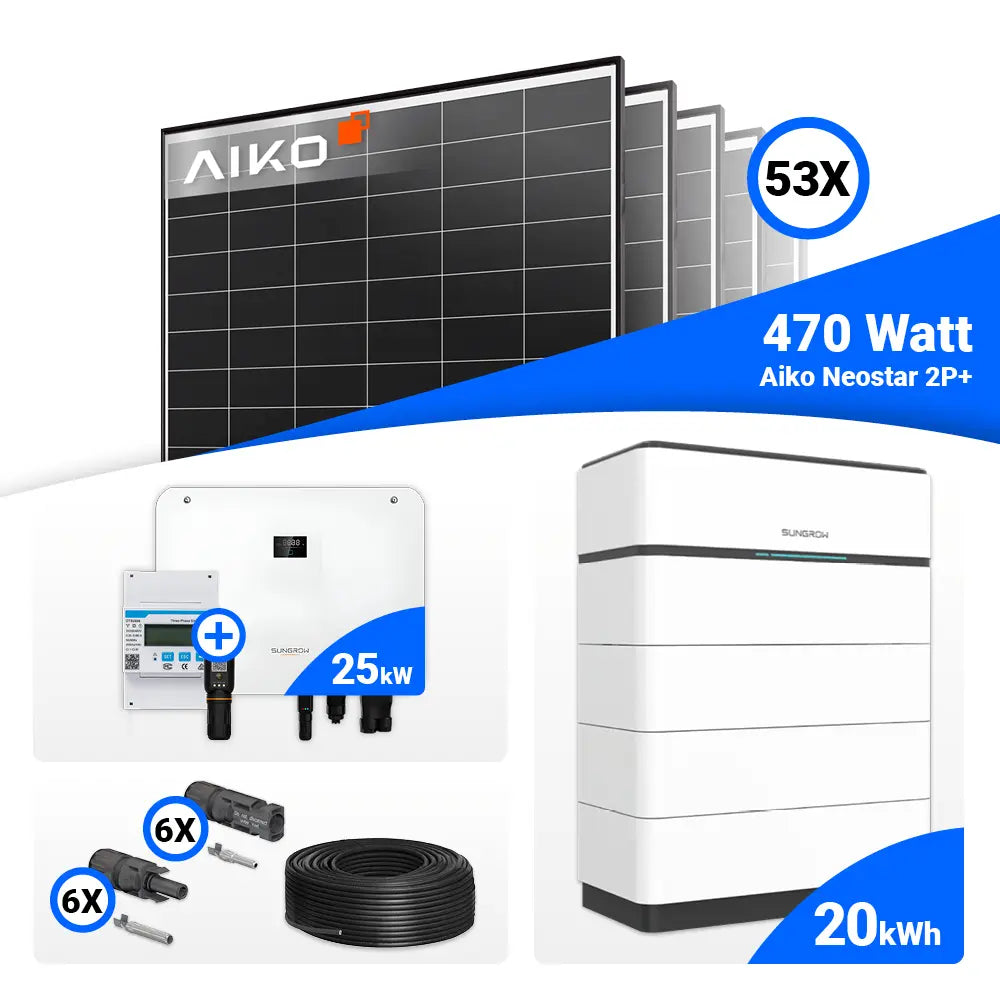

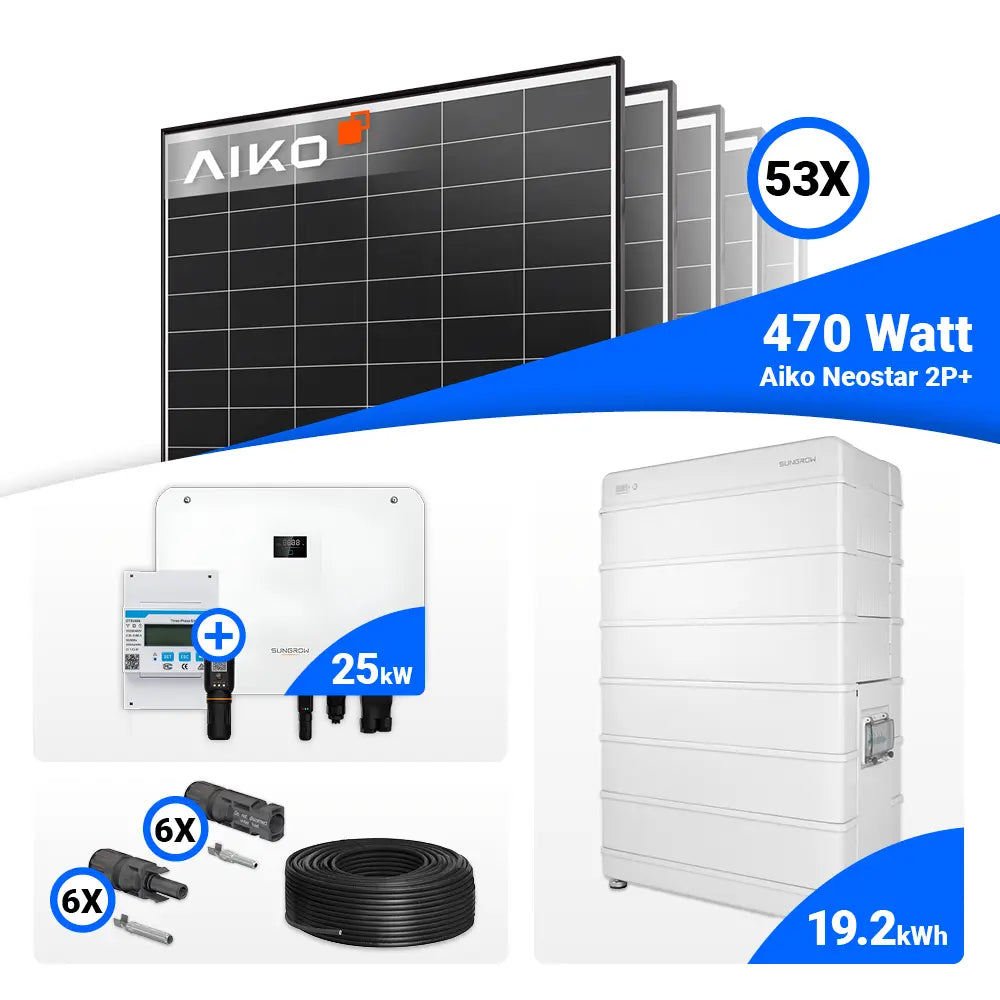

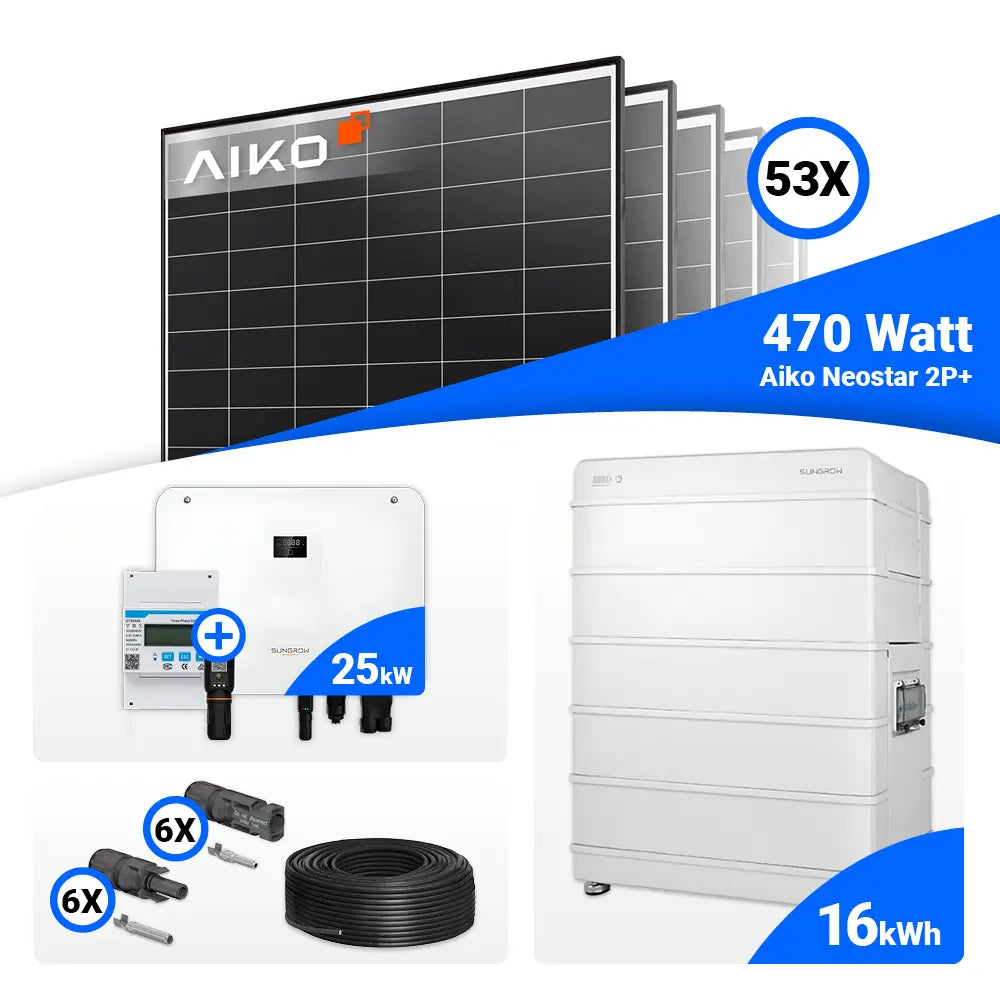

Lieferumfang

53× AIKO Solar 470W Glas-Glas Black Frame Modul (Neostar-Serie)

1x Sungrow Wechselrichter SH25T

1x 100m Rolle Solarkabel

6x MC4 Stecker Set

Speicher optional wählbar: Sungrow SBR Batteriespeicher oder Sungrow SBH Batteriespeicher

AIKO Solar Neostar 470W – Premiumleistung in elegantem Black-Frame-Design

Das AIKO Neostar 470W Glas-Glas Modul vereint modernste All-Back-Contact (ABC) N-Typ Zelltechnologie mit einem Wirkungsgrad von rund 23 %. So liefert es maximale Energieausbeute und setzt neue Maßstäbe in Effizienz und Zuverlässigkeit. Mit seinem edlen, schwarzen Rahmen fügt sich das Modul harmonisch in jede Dacharchitektur ein und überzeugt sowohl technisch als auch optisch. Die Glas-Glas-Bauweise sorgt zudem für eine besonders hohe Lebensdauer und Belastbarkeit.

Technische Daten des AIKO 470W Moduls

• Hersteller-Nr.: AIKO-A-MAH54Db 470W
• Serie: Neostar 2S+ / Neostar-Serie
• Geeignet für: Dachmontage
• Zelltyp: Monokristallin N-Typ ABC (All Back Contact)
• Leistung: 470 Watt
• Wirkungsgrad: ca. 23 %
• Leerlaufspannung (Voc): ca. 41 V
• Kurzschlussstrom (Isc): ca. 14,3 A
• Nennstrom MPP (Impp): ca. 13,7 A
• Spannung MPP (Umpp): ca. 34,0 V
• Temperaturkoeffizient (Voc): −0,22 %/°C
• Maximale Systemspannung DC: 1.500 V
• Anschlusskabel: Länge 1,2 m, Stärke 4 mm², Stecker MC4-Evo2
• Einsatzbereich: −40 °C bis +85 °C
• Schneelast: bis 5.400 Pa (Vorderseite)
• Windlast: bis 2.400 Pa (Rückseite)
• Schutzart: IP68, 3 Bypass-Dioden
• Zertifizierungen: IEC61215 / IEC61730
• Glas-Glas-Aufbau: 2,0 mm + 2,0 mm hochtransparentes, halbgehärtetes Doppelglas vorne und hinten
• Rahmen: Schwarz eloxierter Aluminiumrahmen
• Abmessungen: 1.134 mm × 30 mm × 1.757 mm
• Gewicht: 24,5 kg

Sungrow SH25T Hybrid-Wechselrichter – Höchste Effizienz für große Solarsysteme

Der Sungrow SH25T Hybrid-Wechselrichter überzeugt mit erstklassiger Effizienz und leistungsstarker Performance – ideal für große PV-Systeme im Wohn- und Gewerbebereich. Mit einer maximalen PV-Eingangsleistung von 50 kW sorgt er für eine zuverlässige und effektive Umwandlung von Solarenergie und gewährleistet einen stabilen Betrieb. Die integrierte Hybridfunktion ermöglicht die direkte Einbindung von Hochvolt-Batteriespeichern (SBR/SBH) zur Erhöhung der Eigenverbrauchsquote und Autarkie.

Details zum Wechselrichter

• PV-Eingangsleistung: bis zu 50 kW
• Zuverlässige Backup-Lösung: 63 A Bypass mit Umschaltung < 10 ms für nahezu unterbrechungsfreie Stromversorgung
• Effiziente Ladung/Entladung: Maximaler Lade-/Entladestrom 50 A für optimierte Speicherverwaltung
• Max. Wirkungsgrad: 98,2 %, europäische Effizienz: 97,8 %
• Flexible Anwendung: 100 % unbalancierte Ausgänge im Backup- und On-Grid-Betrieb
• Umfassender Schutz: DC-Verpolungsschutz, AC-Kurzschlussschutz, Überspannungsschutz
• Einfache Installation: Plug-and-Play für schnelle Inbetriebnahme
• Schutzart: IP65, geeignet für anspruchsvolle Umgebungen und Außenmontage
• Leiser Betrieb: Nur ca. 35 dB(A)

Solarkabel H1Z2Z2-K, 6 mm² – Zuverlässige Verkabelung für Photovoltaikanlagen

Das Solarkabel H1Z2Z2-K mit 6 mm² Querschnitt wurde speziell für Photovoltaikanlagen entwickelt. Es gewährleistet eine sichere, verlustarme Stromübertragung und ist für den dauerhaften Außeneinsatz optimiert.

Details zu Solarkabel

• Max. Leitungswiderstand bei 20 °C: 5,09 mΩ/m
• Isolationswiderstand min. bei 20 °C: 580 MΩ/km
• Strombelastbarkeit: Geprüft nach EN 50618
• Ozon- und Witterungsbeständigkeit: Geprüft nach EN 50618
• UV-Beständigkeit: Geprüft nach EN 50618
• Flammbeständigkeit: Entspricht PN-EN 60332-1, LSOH (Low Smoke Zero Halogen)
• Erwartete Lebensdauer: 25 Jahre

MC4 Stecker Set – Effiziente und langlebige PV-Verbindungen

Das MC4 Stecker Set ermöglicht stabile und sichere Verbindungen innerhalb der Solaranlage. Hochwertige Materialien reduzieren Übertragungsverluste und sorgen für eine langfristig zuverlässige Kontaktierung.

Details zu MC4 Stecker

• Nennspannung: bis zu 1.000 V
• Nennstrom: bis zu 30 A
• Kabelquerschnitt: geeignet für 2,5 mm² bis 6 mm² Kabel
• Temperaturbereich: −40 °C bis +85 °C
• Material: Hochwertiges PPO und Kupfer für optimale Leitfähigkeit und UV-Beständigkeit

Smart Meter – Präzise Energieerfassung

Das mitgelieferte Smart Meter ermöglicht eine genaue Messung von Energieflüssen und unterstützt ein intelligentes Energiemanagement in Verbindung mit dem SH25T.

Details zum Smart Meter

• Abmessungen (H × B × T): 100 × 72 × 65,5 mm
• Gewicht (inkl. Kabel): 1,5 kg
• Stromnetztyp: 3P4W / 3P3W
• Eingangsspannung: 176 Vac ~ 288 Vac
• Energieverbrauch: ≤ 1 W
• Messbereich:
– Netzspannung: 304 Vac ~ 499 Vac
– Phasenspannung: 176 Vac ~ 288 Vac
– Strom: 0 ~ 250 A
• Messgenauigkeit:
– Spannung: ±0,5 %
– Strom / Leistung / Energie: ±1 %
– Frequenz: ±0,01 Hz
• Kommunikation: RS485, Baudrate 9.600 bps, Protokoll Modbus-RTU
• Umweltbedingungen:
– Betriebstemperatur: −25 °C ~ 60 °C
– Lagertemperatur: −40 °C ~ 70 °C
– Luftfeuchtigkeit: 5 %RH ~ 95 %RH (nicht kondensierend)

Smart Dongle-WLAN-FE – Kommunikation & Monitoring

Der Smart Dongle ermöglicht die komfortable Überwachung und Anbindung des Systems über WLAN und Ethernet.

Details zu Smart Dongle-WLAN-FE

• Abmessungen: 146 mm × 48 mm × 33 mm
• Gewicht: 90 g
• Stromverbrauch: typisch 2,5 W
• Max. Betriebshöhe: bis 4.000 m

Optionaler Speicher – Sungrow SBR & SBH Batteriesysteme

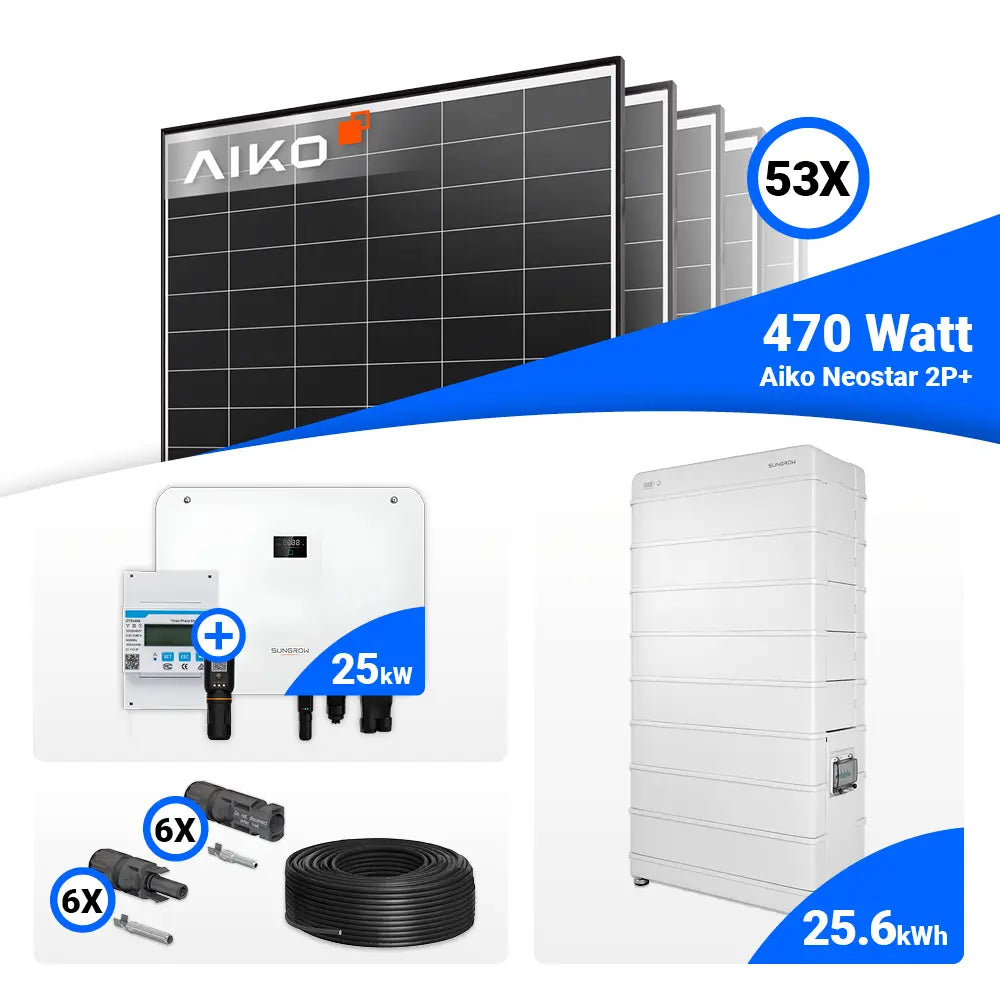

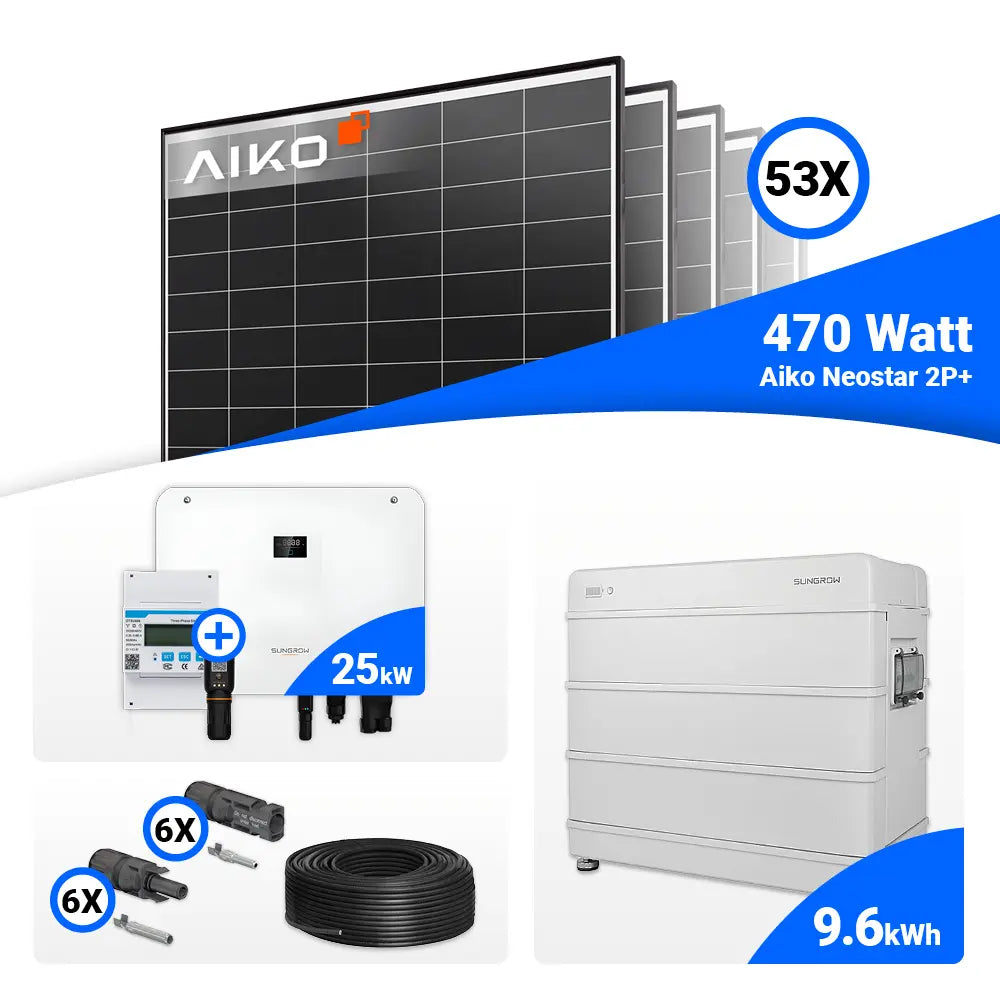

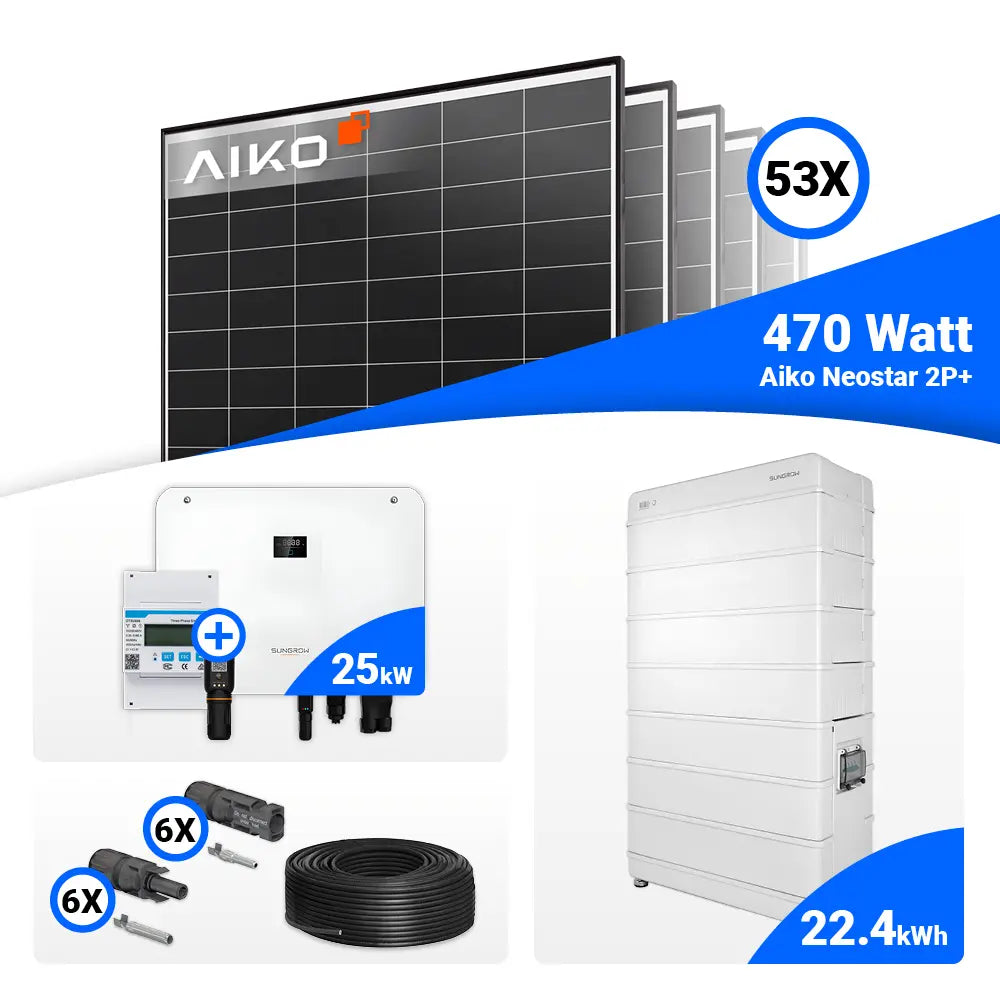

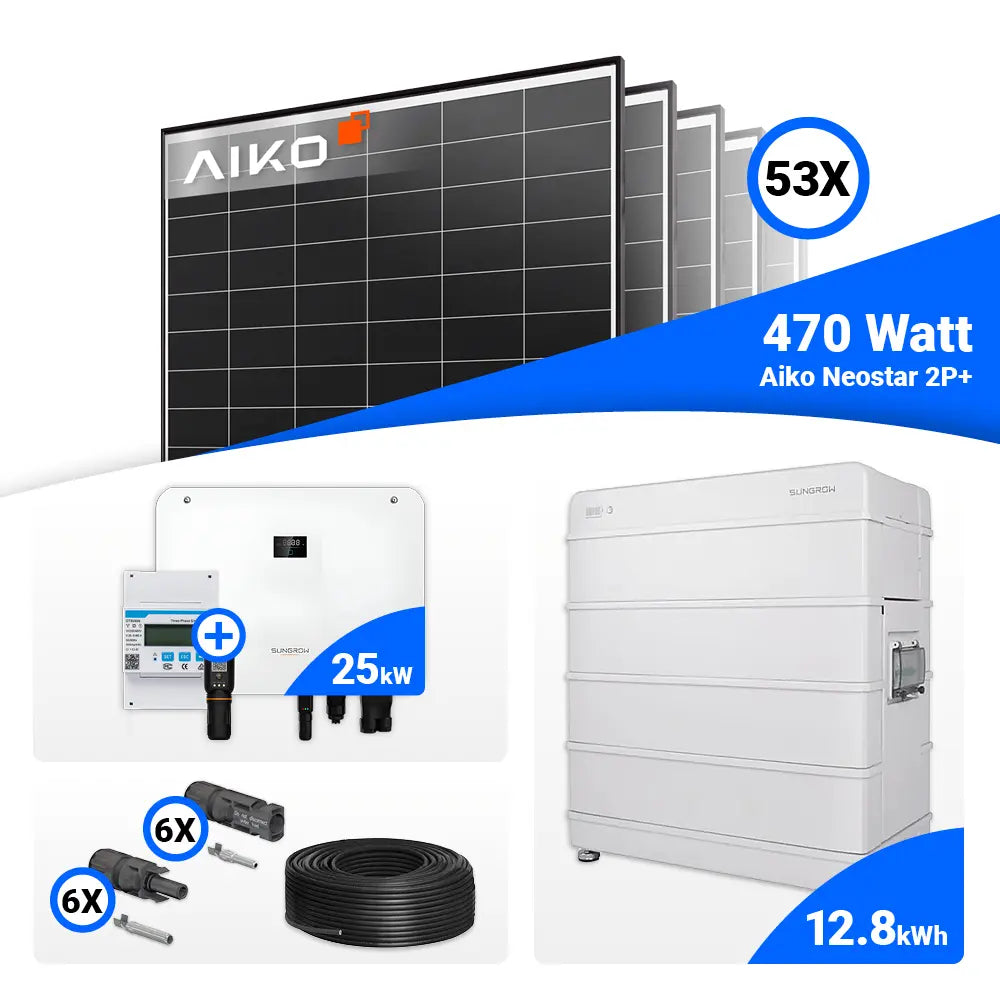

Sungrow SBR Batteriespeicher

Der Sungrow SBR Batteriespeicher ist bereits ab drei Modulen einsatzbereit und kann flexibel auf bis zu acht Module erweitert werden. So lässt sich die Speicherkapazität von 9,6 kWh bis 25,6 kWh pro Einheit skalieren. Für größere Projekte können bis zu vier Einheiten parallel betrieben werden, wodurch ein Gesamtspeicherbereich von 9 bis 100 kWh möglich ist.

Details SBR

• Permanenter 30 A Lade- und Entladestrom
• Erweiterbar von 3 auf bis zu 8 Module je Einheit
• Bis zu 4 Einheiten parallel → 9–100 kWh Kapazität
• Zertifiziertes, mehrstufiges Schutzkonzept (u. a. VDE 2510-50)
• Geringes Gewicht: ca. 33 kg pro Modul
• Einfache Installation durch eine Person (Plug-and-Play)
• Plug-and-Play-Verbindung zwischen den Batteriemodulen
• Leistungsstarke Not-/Ersatzstrom- und Off-Grid-Funktionalität
• 10 Jahre Produktgarantie

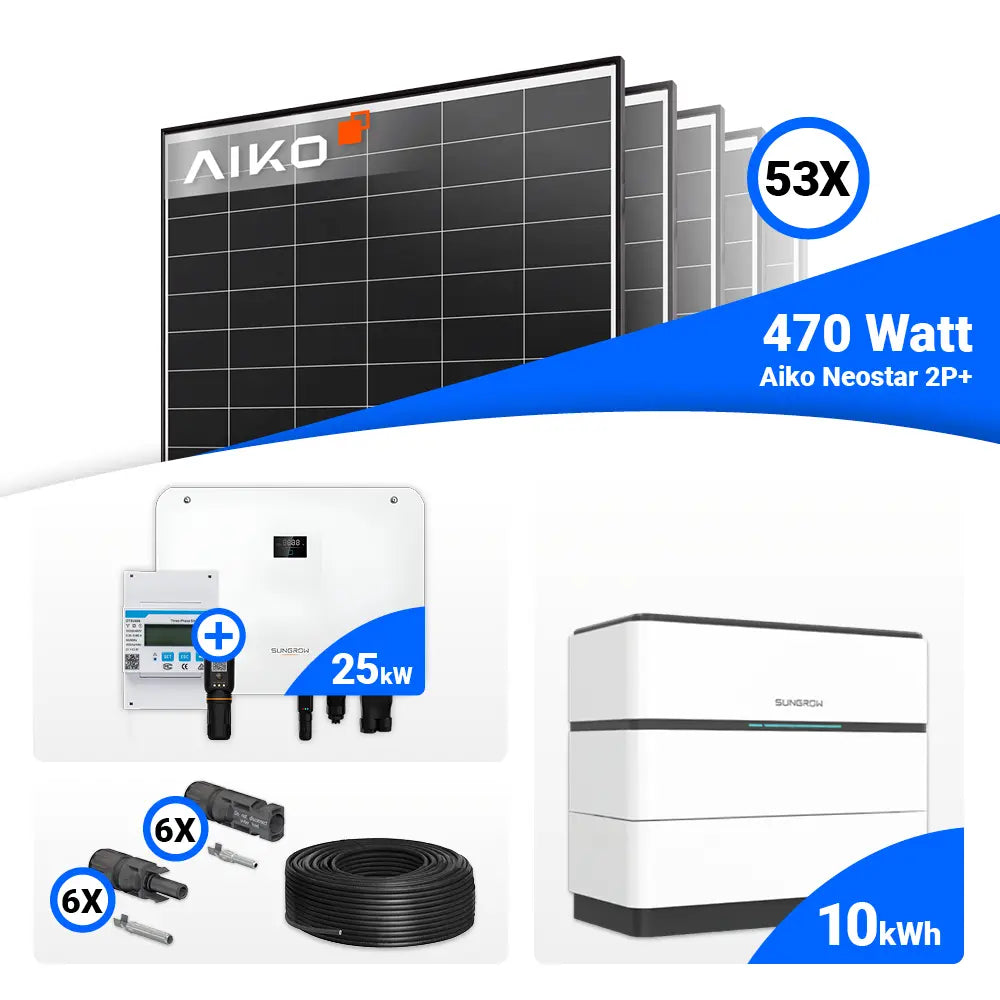

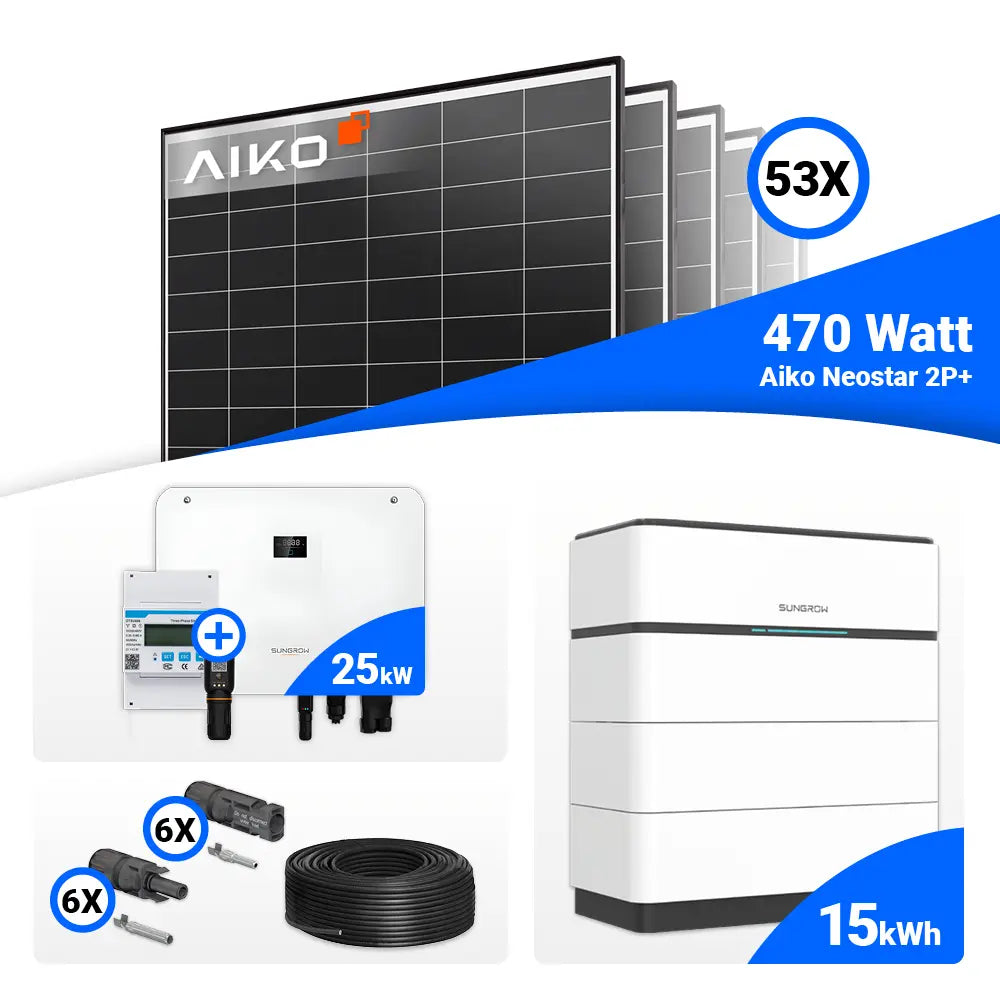

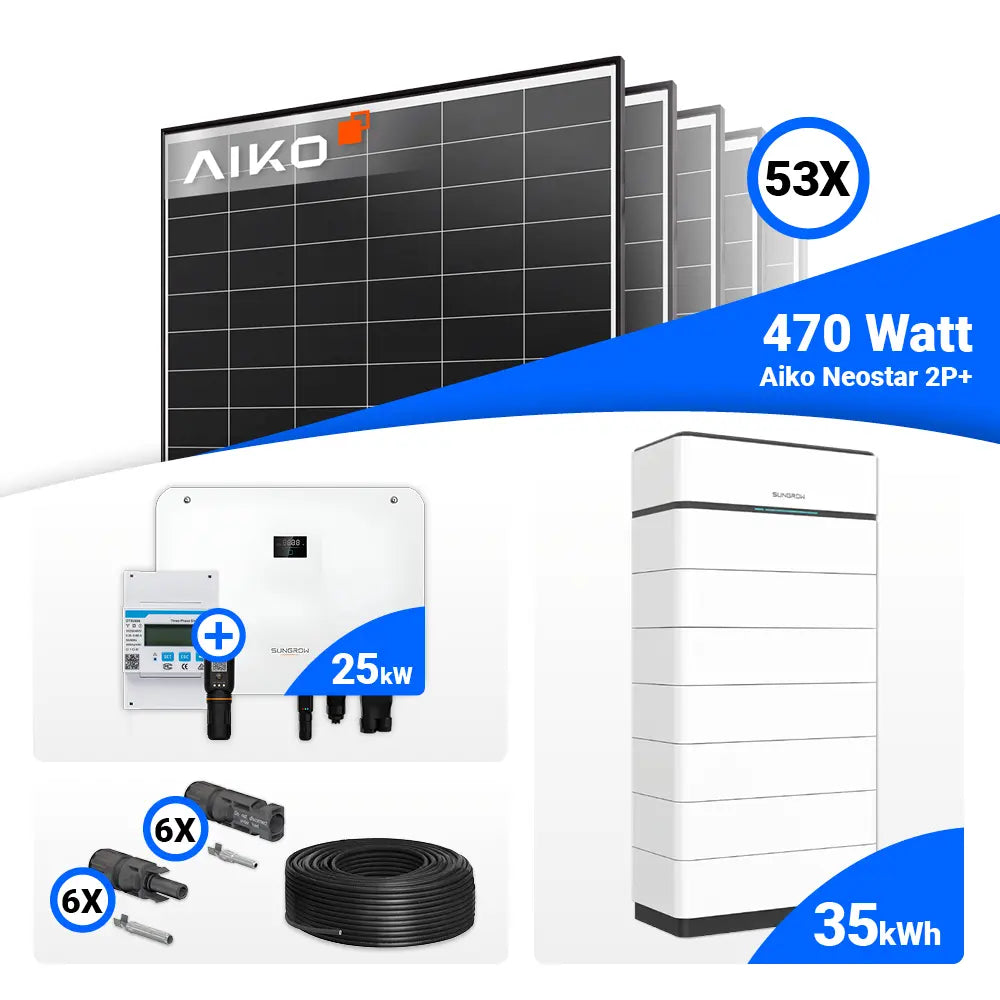

Sungrow SBH Batteriespeicher

Der Sungrow SBH Batteriespeicher startet mit zwei Modulen und kann auf bis zu acht Module erweitert werden. So lässt sich die Speicherkapazität modular von 10,0 kWh auf maximal 40,0 kWh pro Einheit anpassen. Durch den Parallelbetrieb von bis zu vier Einheiten sind Gesamtkapazitäten von 10 bis 160 kWh möglich – ideal für größere Wohngebäude und Gewerbeanlagen.

Details SBH

• Permanenter 50 A Lade- und Entladestrom
• Erweiterbar von 2 auf bis zu 8 Module je Einheit
• Bis zu 4 Einheiten parallel → 10–160 kWh Kapazität
• Zertifiziertes Mehrstufiges Schutzkonzept (u. a. VDE 2510-50)
• Geringes Modulgewicht: ca. 45 kg
• Einfache 1-Person-Installation (Plug-and-Play)
• Plug-and-Play-Verbindung zwischen den Batteriemodulen
• Leistungsstarke Not-/Ersatzstrom- und Off-Grid-Funktionalität
• 10 Jahre Produktgarantie
