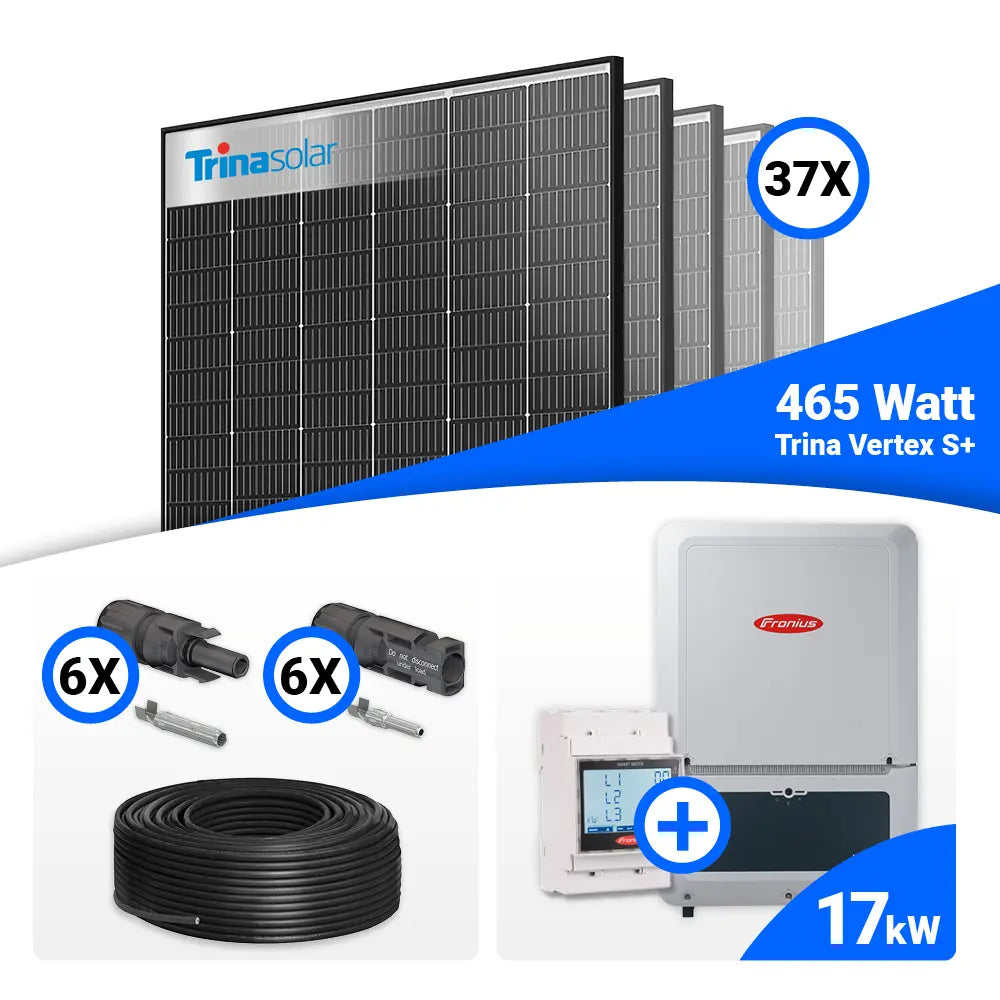

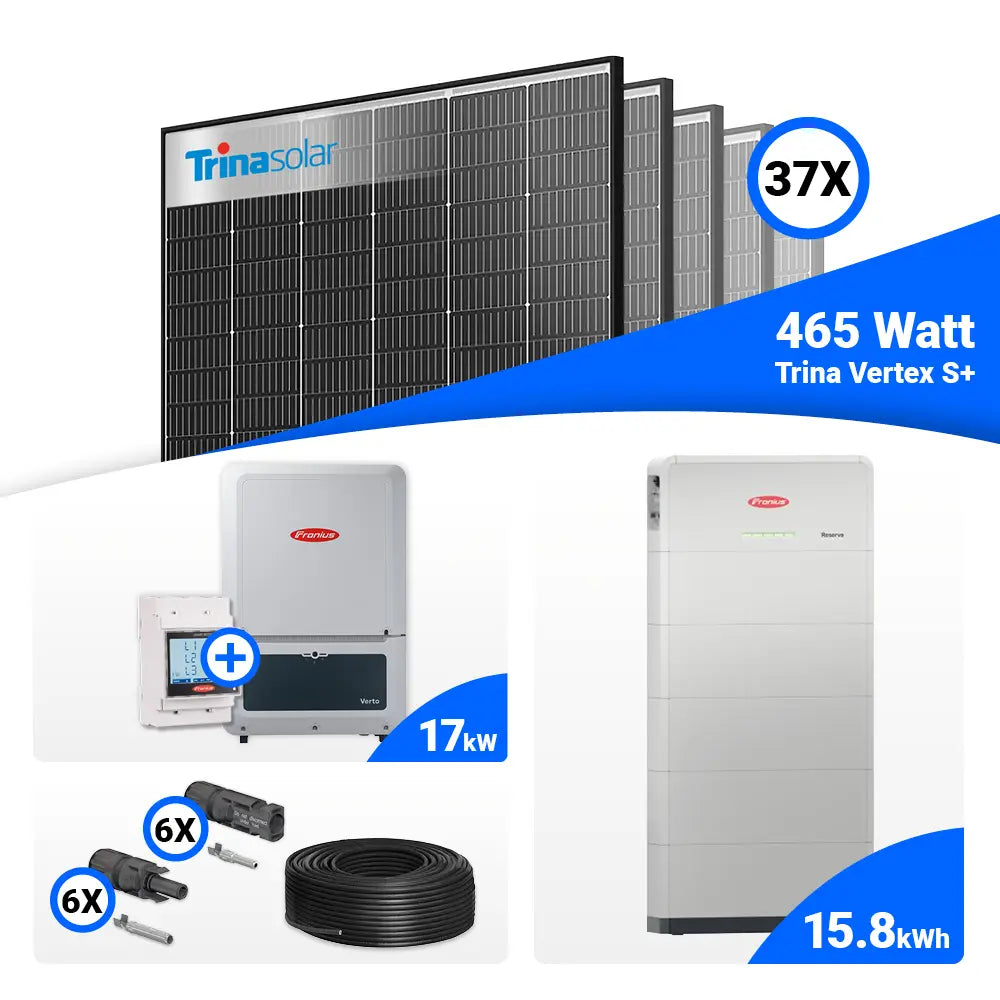

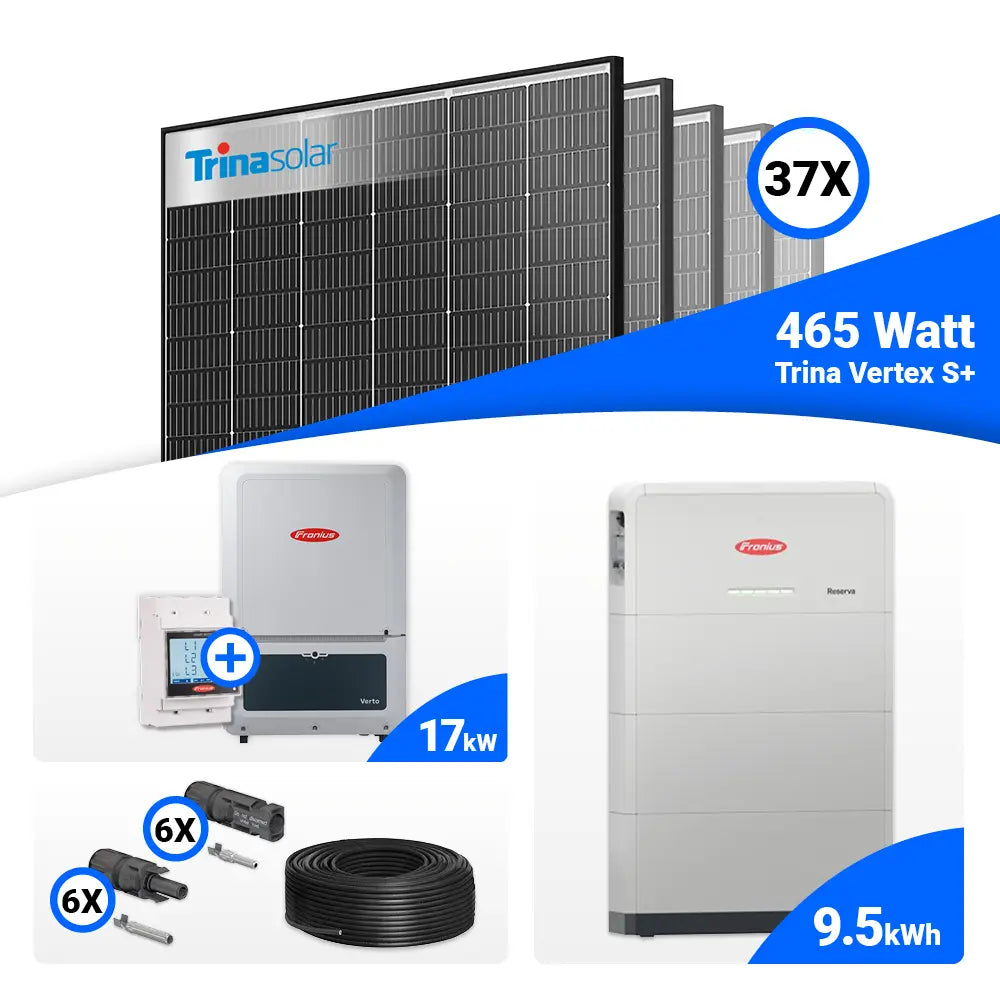

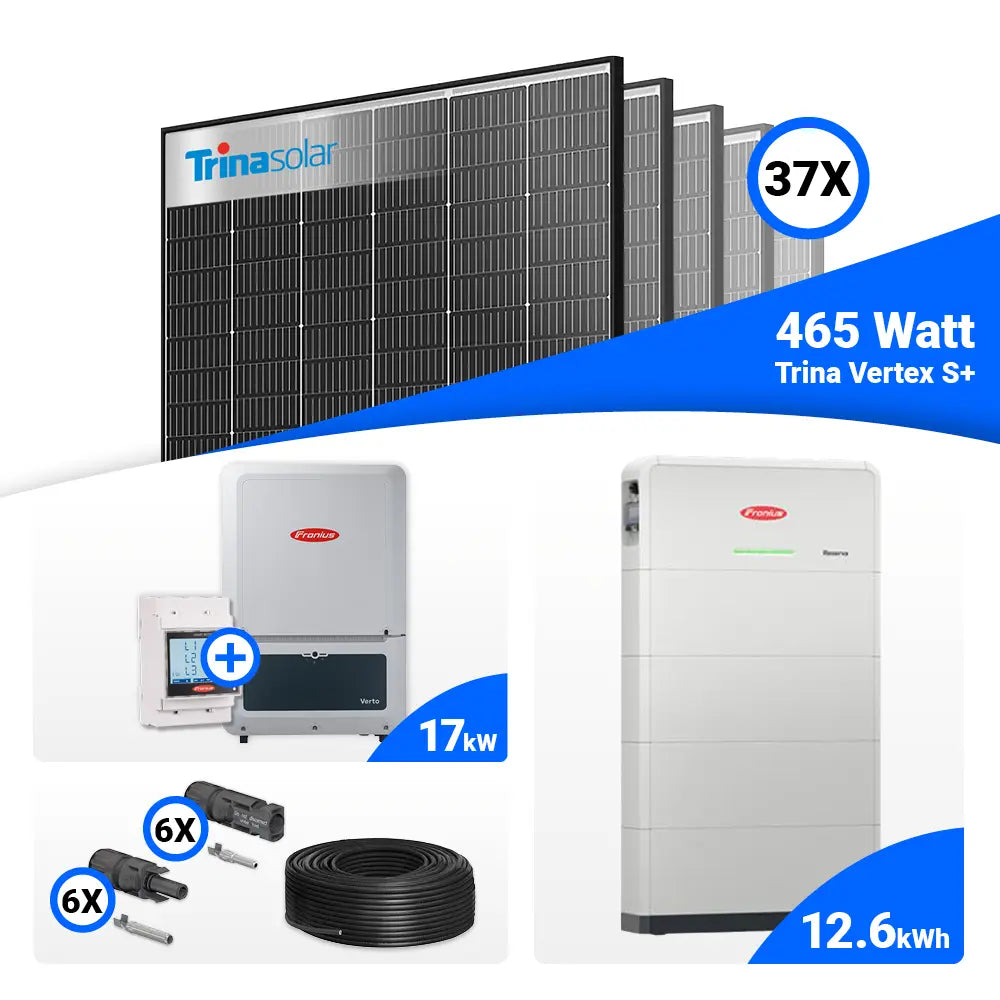

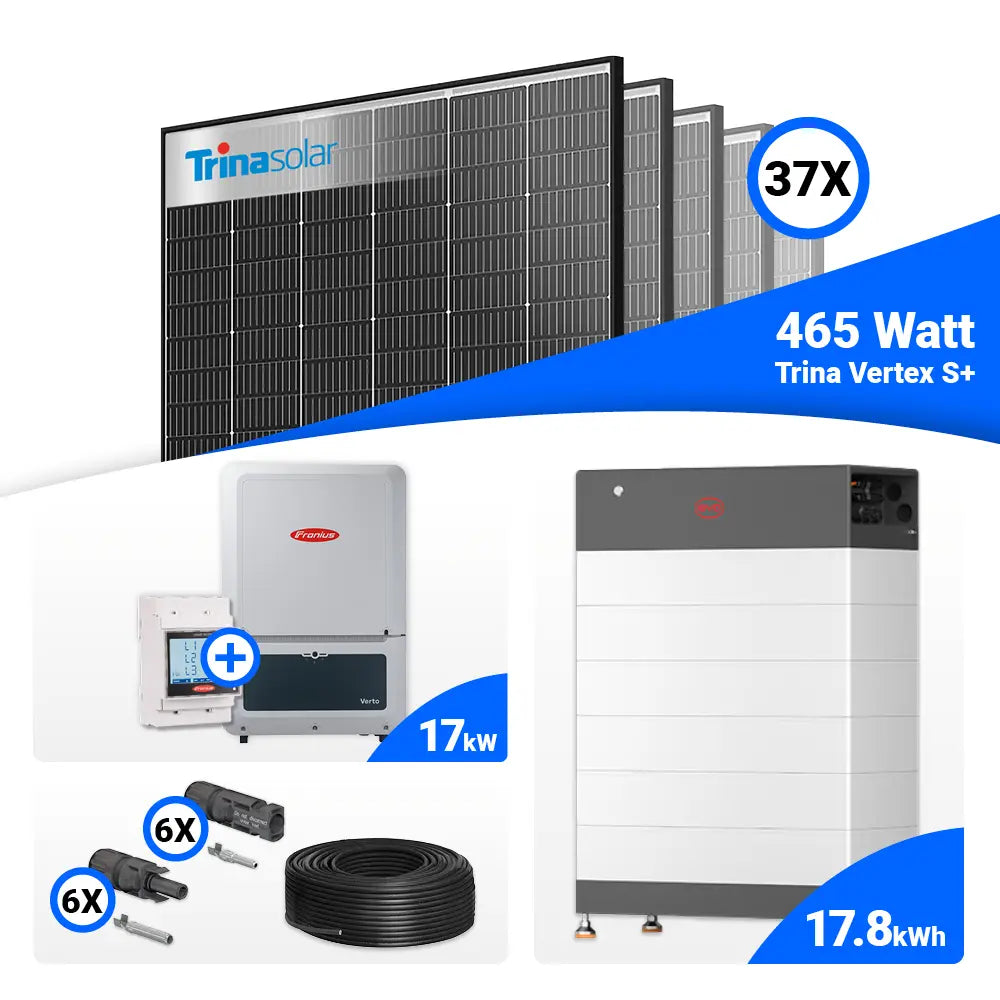

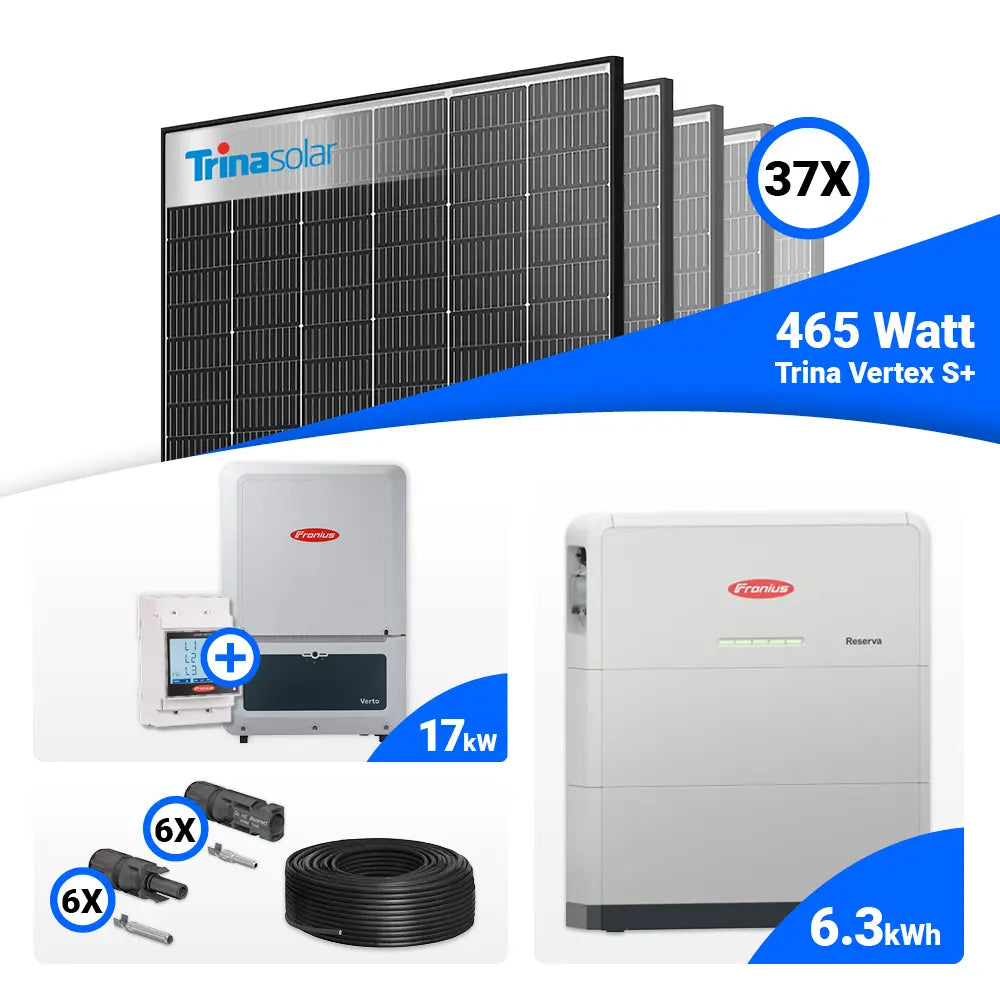

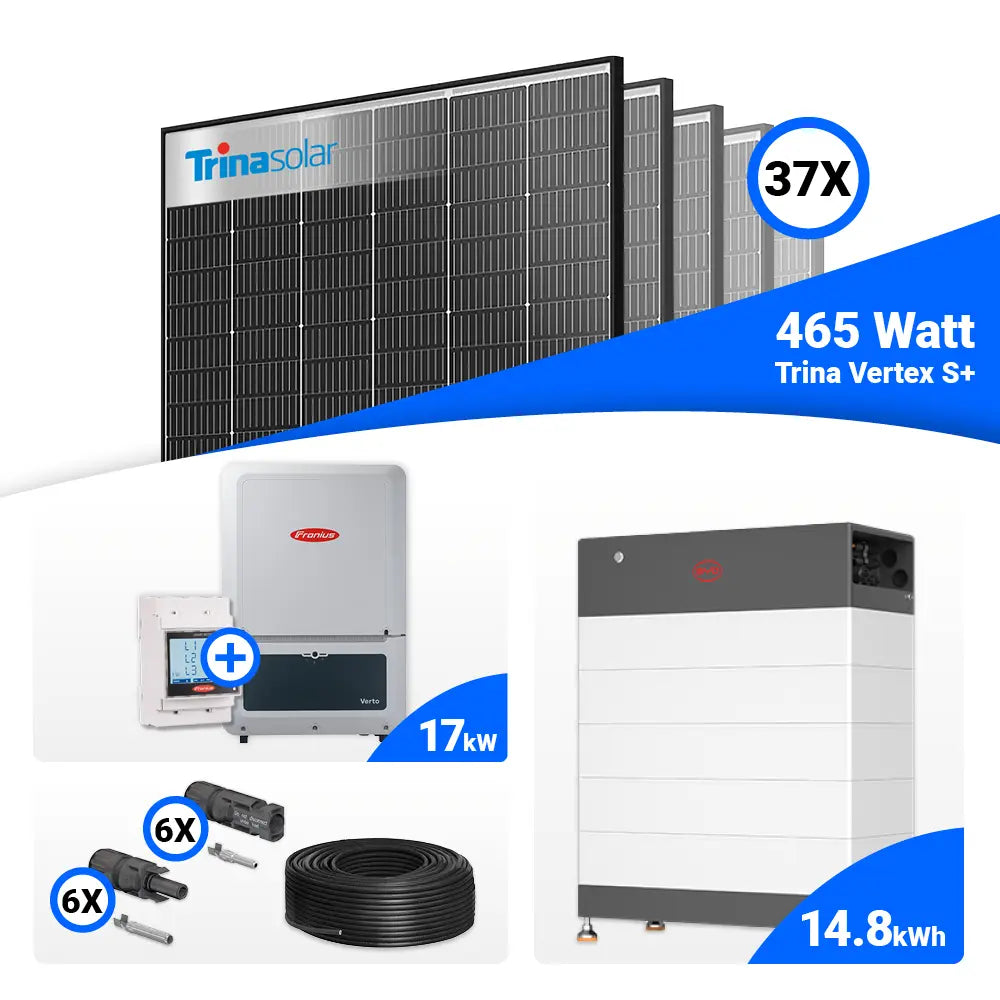

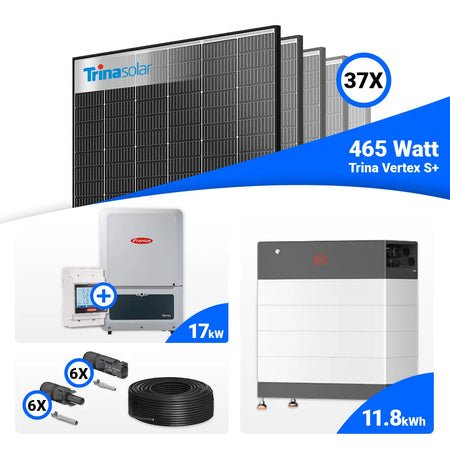

Lieferumfang:

37x Trina Vertex S+ 465W Black Frame TSM-465 NEG9R.28
1× Fronius Verto Plus 17.5 Hybrid-Wechselrichter
1× Fronius Smart Meter TS65A-3
1× 100 m Solarkabel H1Z2Z2-K, 6 mm², schwarz
6× MC4 Stecker männlich
6× MC4 Stecker weiblich

Speicher optional wählbar:

BYD Battery-Box HVB Batteriespeicher oder Fronius Reserva Speicherlösung

Details zum Solarmodul:

• Zellentyp: N-Typ i-TOPCon monokristallin
• Pmax (Peakleistung): 465 W
• Voc: 54,2 V
• Vmp: 45,8 V
• Isc: 10,85 A
• Imp: 10,16 A
• Modulwirkungsgrad: ca. 23,3 %
• Isc-Temperaturkoeffizient: +0,04 % / °C
• Voc-Temperaturkoeffizient: −0,24 % / °C
• Pmax-Temperaturkoeffizient: −0,29 % / °C
• Maximale Systemspannung: DC 1500 V
• Betriebstemperatur: −40 °C bis +70 °C
• Max. Strangsicherung: 25 A
• Max. statische Belastung (Vorderseite): 5400 Pa
• Max. statische Belastung (Rückseite): 4000 Pa
• Abmessungen (L × B × H): 1762 × 1134 × 30 mm
• Gewicht: ca. 21,0 kg
• Garantien: 25 Jahre Produktgarantie / 30 Jahre lineare Leistungsgarantie

Fronius Verto Plus 17.5 Wechselrichter

Der Fronius Verto Plus 17.5 ist ein dreiphasiger Hybrid-Wechselrichter mit 17,5 kW AC-Nennleistung und herausragender Effizienz von bis zu 98,06 %. Drei MPP-Tracker und ein weiter Eingangsspannungsbereich ermöglichen maximale Flexibilität bei der Anlagenplanung. Dank aktiver Kühlung, integrierter Überspannungsschutzsysteme (DC Typ 1+2 / AC Typ 2) und Lichtbogenerkennung (Arc Guard Technology) gewährleistet der Verto Plus höchste Sicherheit und Langlebigkeit. Er ist Hybrid-ready und kompatibel mit Hochvolt-Speichern wie der Fronius Reserva oder der BYD Battery-Box HVB.

Technische Daten:

• AC-Nennleistung: 17 500 W

• Max. DC-Leistung: 26 250 W

• Max. Eingangsspannung: 1000 V

• MPP-Spannungsbereich: 150 – 870 V

• Anzahl MPP-Tracker: 3

• Max. Eingangsstrom (pro MPP): 28 A

• Max. Wirkungsgrad: 98,06 %

• Europäischer Wirkungsgrad: 97,54 %

• Kommunikation: WLAN, Ethernet (RJ45), RS485, Modbus RTU/TCP

• Schutzklasse: IP66

• Abmessungen (B × H × T): 574 × 865 × 279 mm

• Gewicht: 43 kg

• Kühlung: Aktive Luftkühlung

• Umgebungstemperatur: –25 °C bis +60 °C

• Geräuschpegel: < 50,3 dB

• Kompatible Speicher: Fronius Reserva, BYD Battery-Box HVB

• Garantie: 10 Jahre

Fronius Smart Meter TS65A-3

Der Fronius Smart Meter TS65A-3 ist ein präziser, bidirektionaler Energiezähler, der Stromflüsse im PV-System erfasst und für ein optimiertes Energiemanagement sorgt. In Verbindung mit dem Fronius Solar.web-Portal ermöglicht er eine intelligente Verbrauchssteuerung und erhöht die Eigenverbrauchsquote.

Technische Daten:

• Nennspannung: 208 – 400 V

• Maximalstrom: 3 × 65 A

• Netztyp: 2PN / 3P / 3PN

• Genauigkeitsklasse: Klasse 1 (EN 62053-21) / Klasse B (EN 50470-3)

• Eigenverbrauch: < 1 W

• Schnittstelle: Modbus RTU (RS485)

• Schutzart: IP51 (Front) / IP20 (Anschlüsse)

• Abmessungen: 91,5 × 53,8 × 63 mm

• Betriebstemperatur: –25 °C bis +65 °C

• Display: 3 × 8-stelliges LCD

Solarkabel H1Z2Z2-K, 6 mm²

UV- und ozonbeständiges Solarkabel mit hoher Leitfähigkeit und doppelter Isolierung für eine langlebige, sichere Verbindung aller PV-Komponenten. Zertifiziert gemäß EN 50618 / IEC 62930.

MC4-Stecker – Männlich & Weiblich

MC4-Stecksysteme zur sicheren, verlustarmen Verbindung zwischen Modulen und Kabeln.
Spannung: 1500 V DC · Strom: bis 30 A · Schutzart: IP68

OPTIONAL mit Speicher

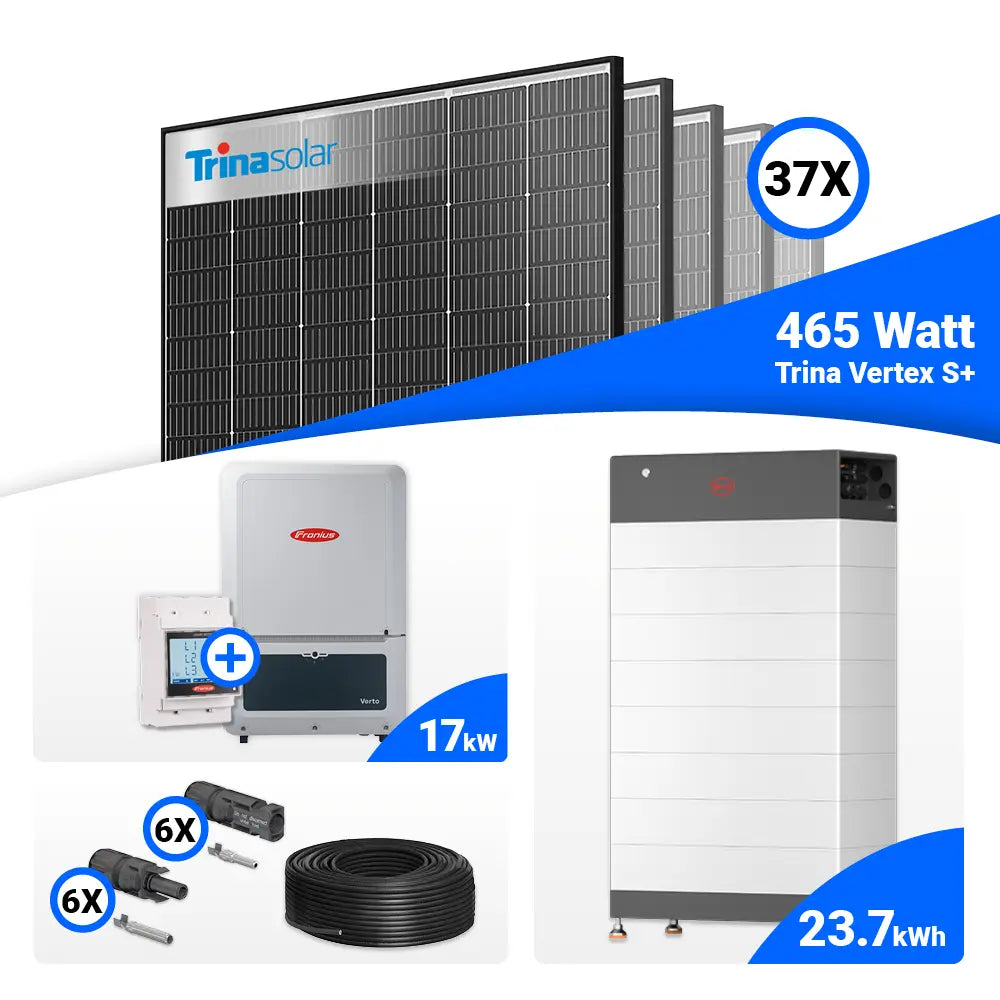

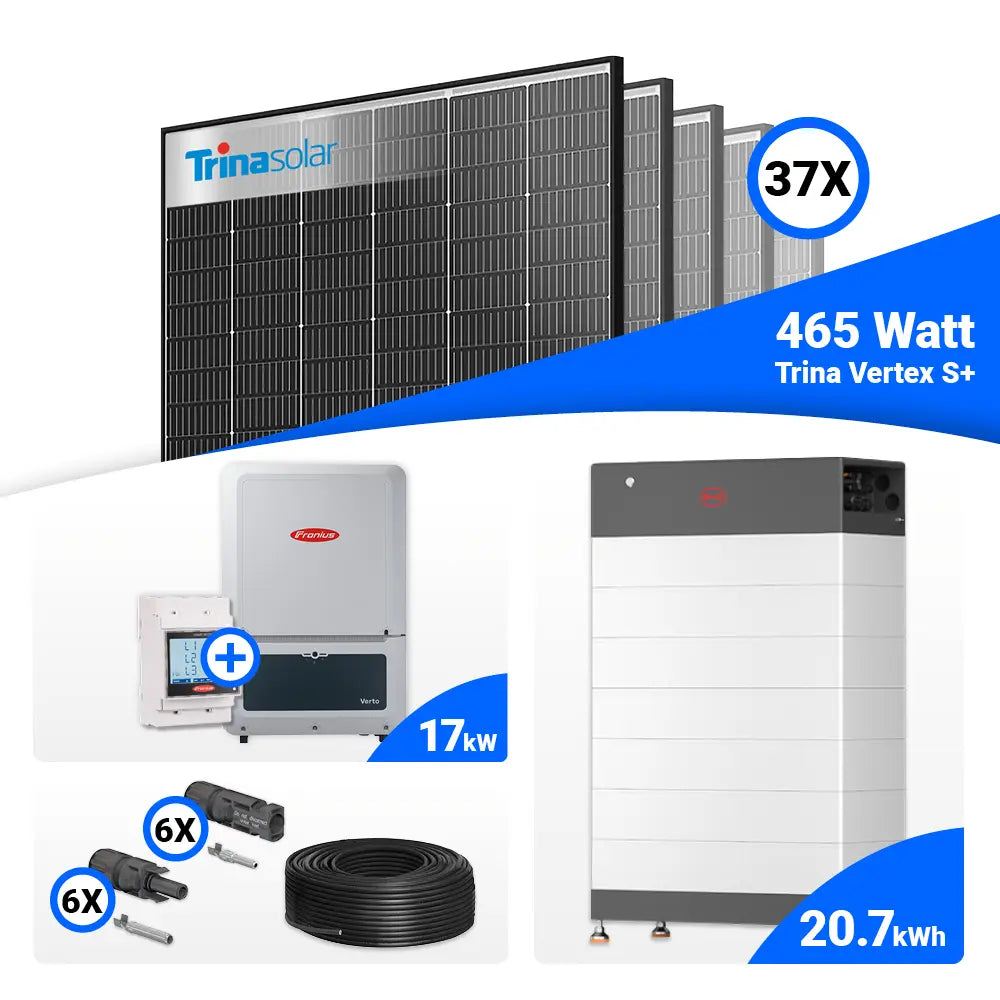

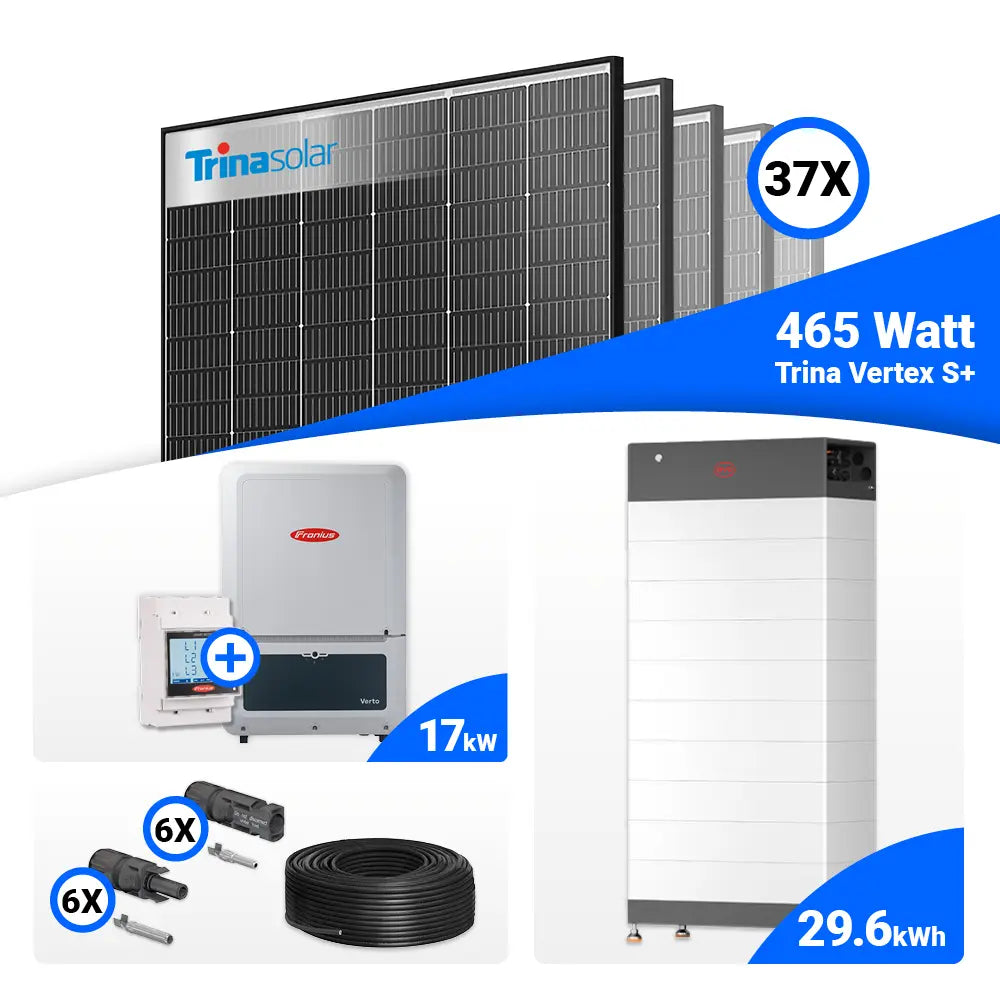

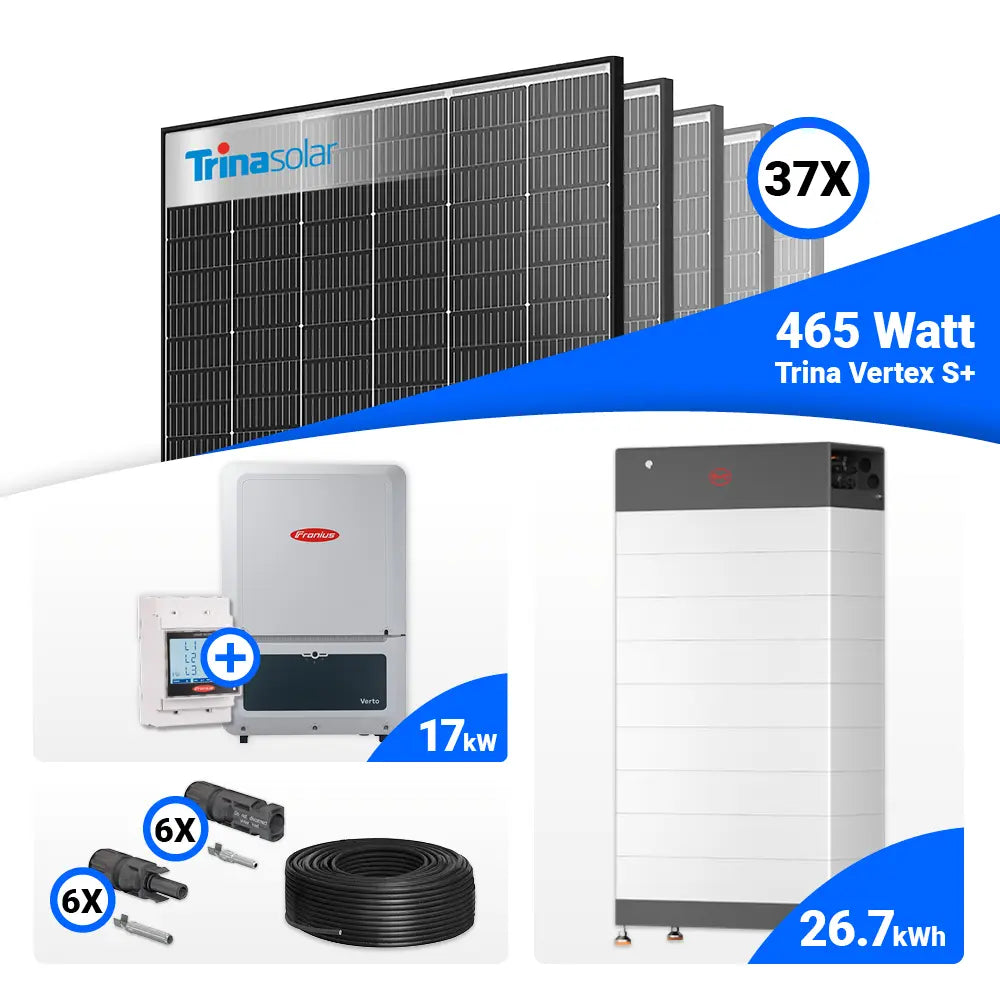

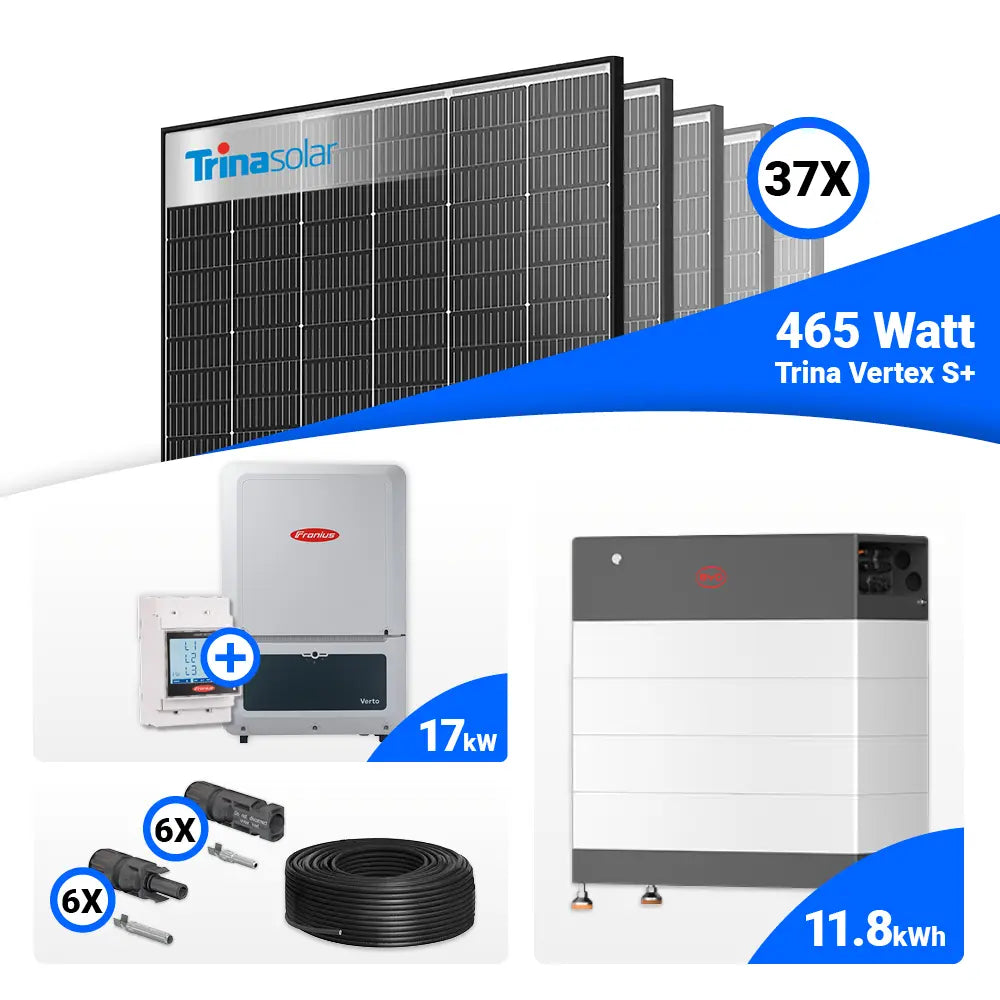

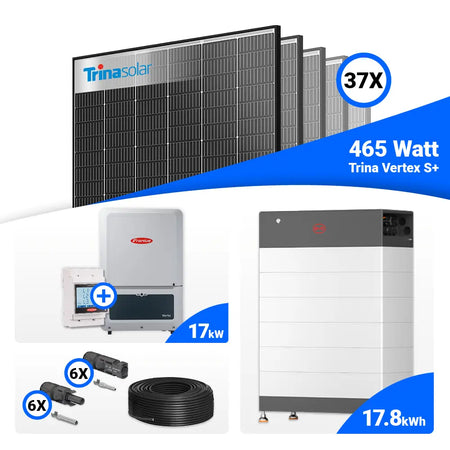

BYD Battery-Box HVB

Die BYD Battery-Box HVB ist ein modularer Hochvolt-Speicher mit LFP-Zelltechnologie (Lithium-Eisenphosphat). Sie überzeugt durch hohe Effizienz, Sicherheit und flexible Erweiterbarkeit – ideal für den Einsatz mit Fronius Verto Plus.

Technische Daten:

• Nutzbare Kapazität: 5,9 – 29,6 kWh (erweiterbar bis 89 kWh)

• Spannungsbereich: 80 – 576 V

• Zelltechnologie: LFP, kobaltfrei

• Max. Ausgangsstrom: 50 A (Spitze 98 A / 15 s)

• Effizienz: ≥ 95 %

• Schutzklasse: IP55

• Betriebstemperatur: –20 °C bis +50 °C

• Kommunikation: CAN / RS485

• Garantie: 15 Jahre

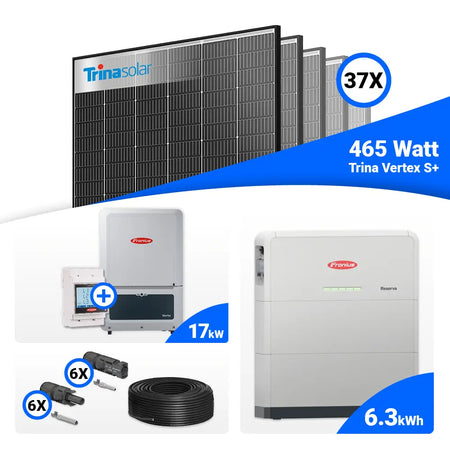

Fronius Reserva Speicherlösung

Die Fronius Reserva ist eine DC-gekoppelte Hochvoltbatterie, optimiert für den Fronius Verto Plus. Mit LFP-Technologie, modularen Kapazitäten von 6,3 bis 15,8 kWh und erweiterbarem Systemaufbau bis 4 Batterien bietet sie eine sichere und langlebige Speicherlösung.

Technische Daten:

• Kapazität: 6,31 / 9,47 / 12,63 / 15,79 kWh

• Nennspannung: 204,8 – 512 V

• Spannungsbereich: 185,6 – 568 V

• Max. Ausgangsstrom: 32 A

• Zelltechnologie: LFP

• Schutzklasse: IP65

• Betriebstemperatur: –20 °C bis +55 °C

• Kommunikation: RS485

• Parallelbetrieb: bis 4 Batterien

• Garantie: 10 Jahre
