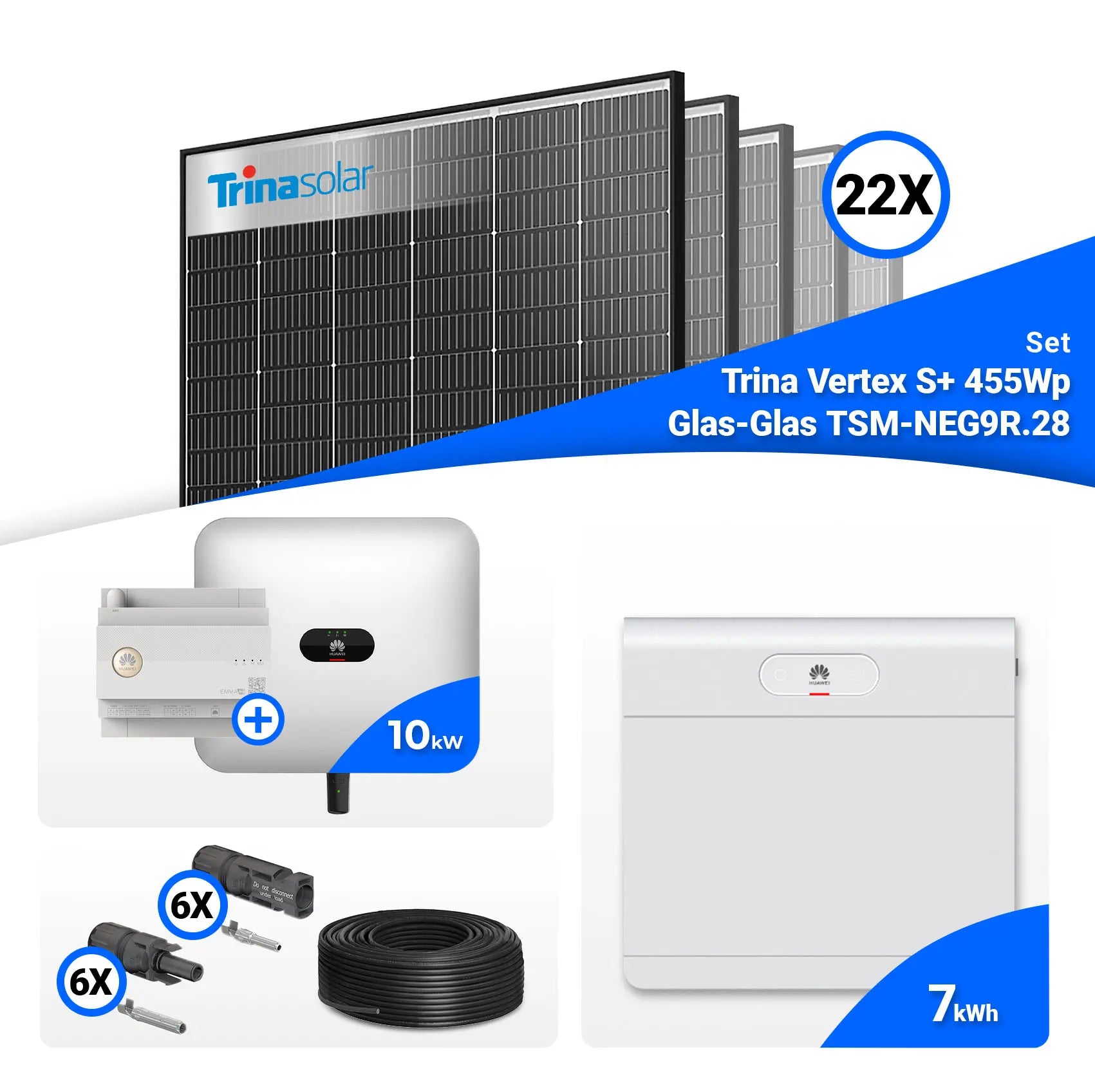

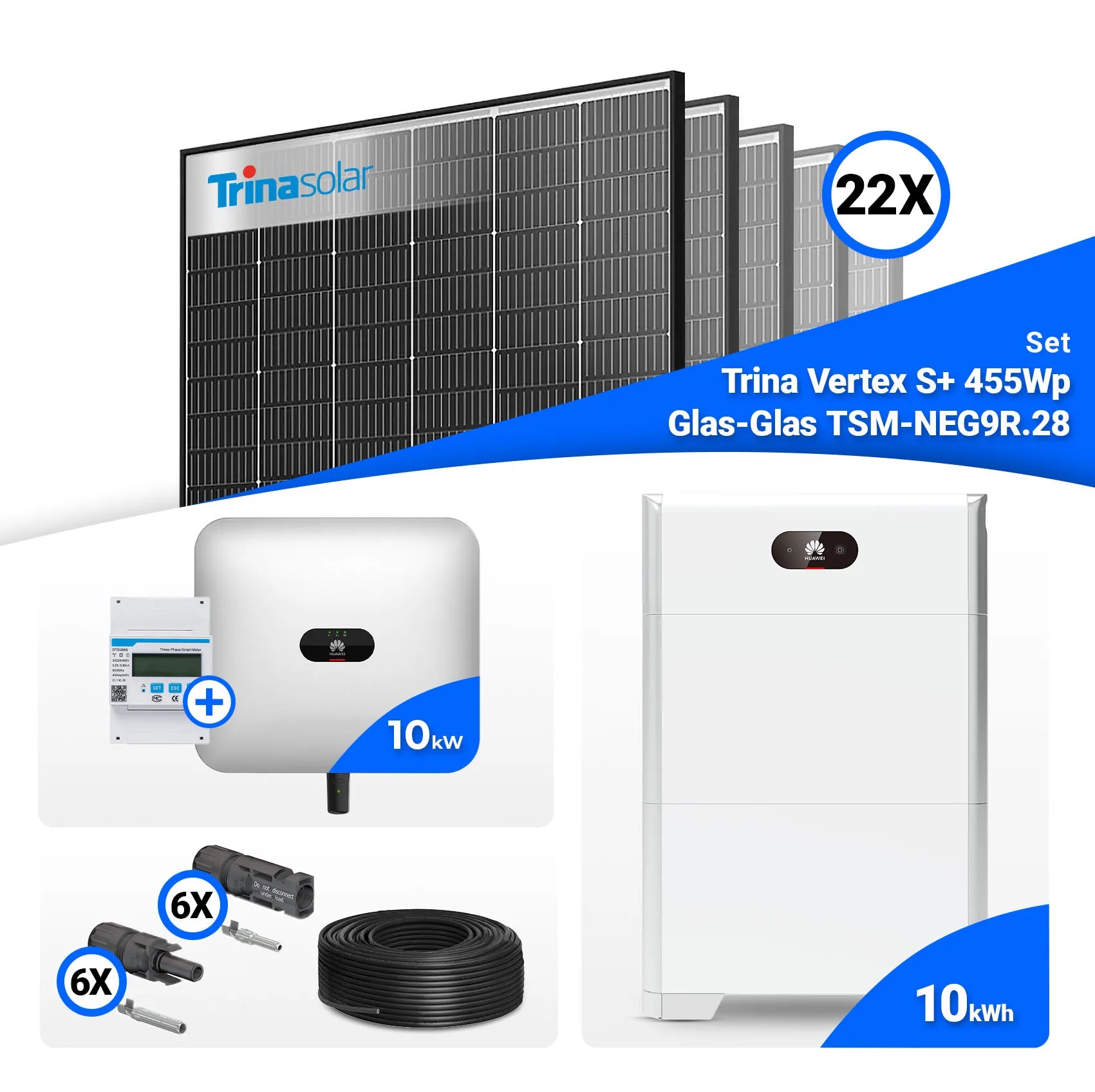

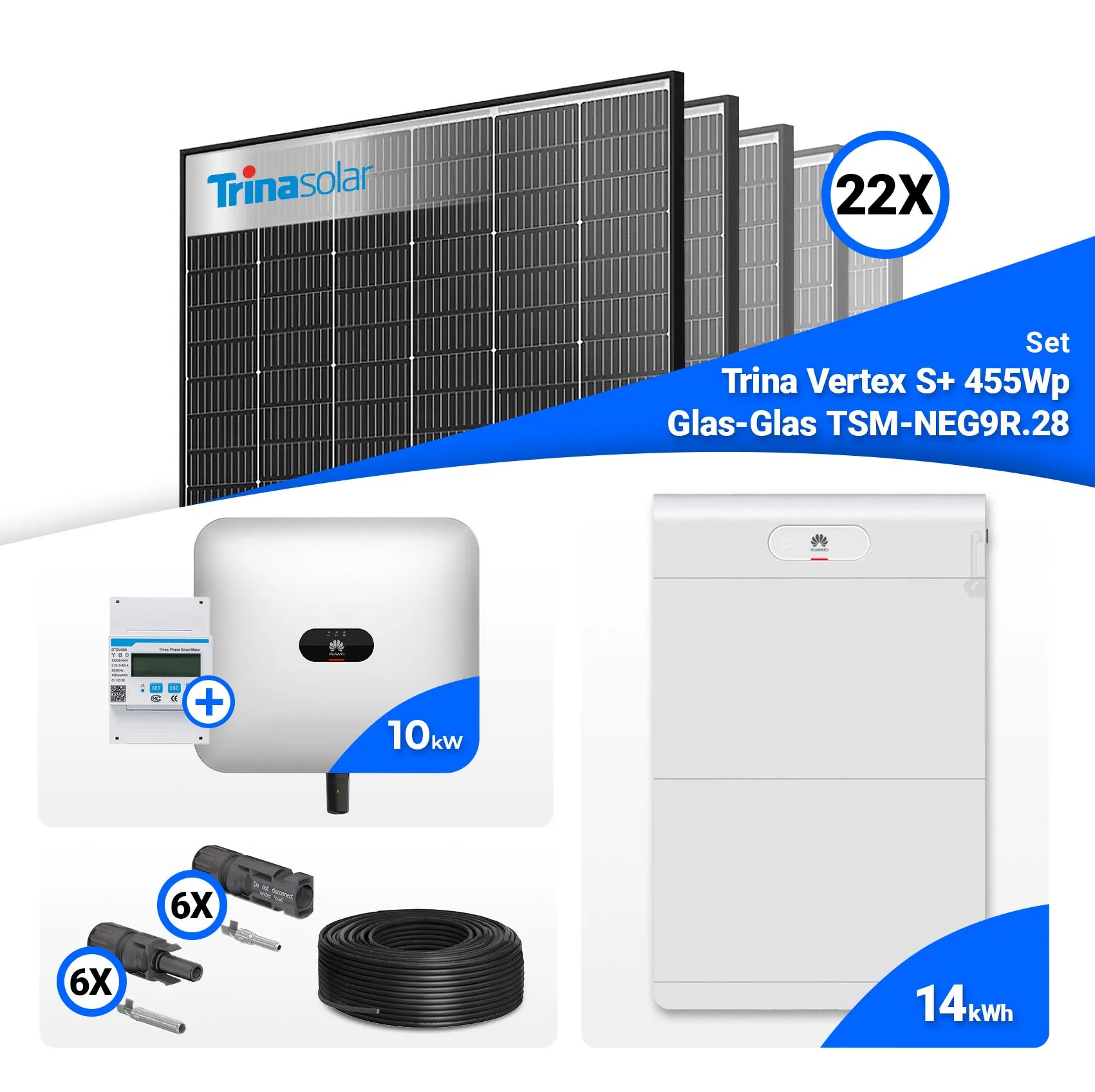

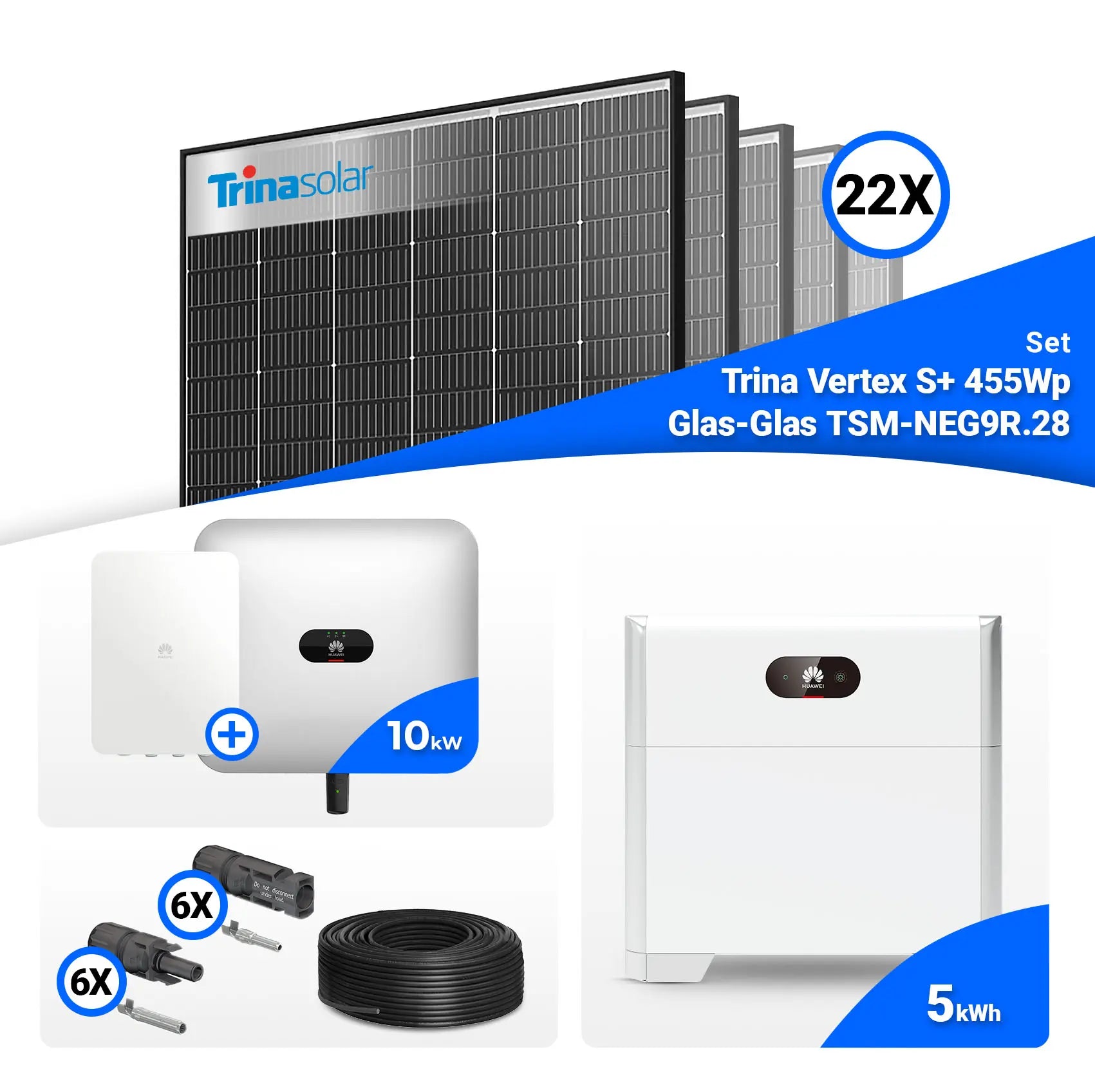

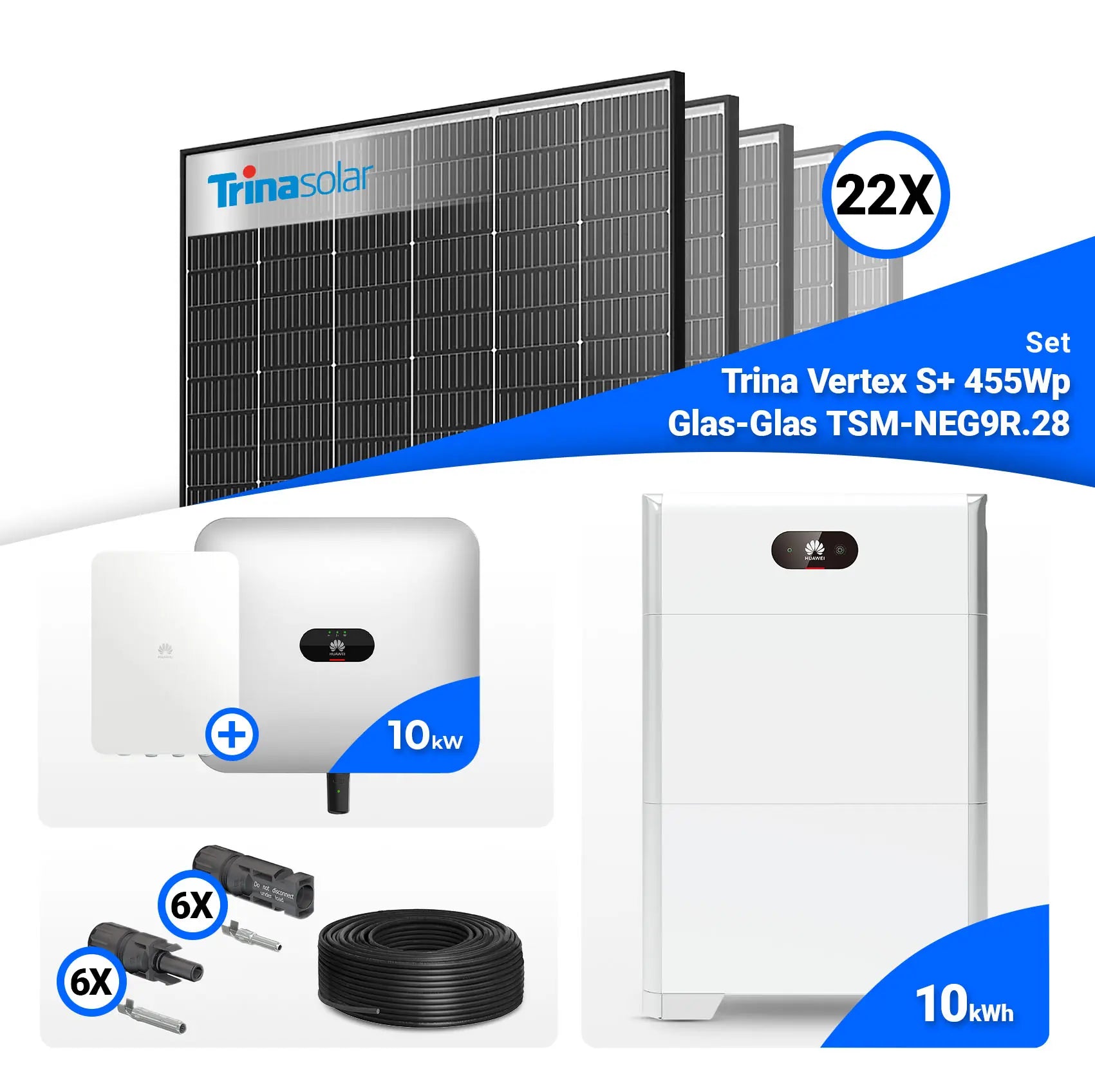

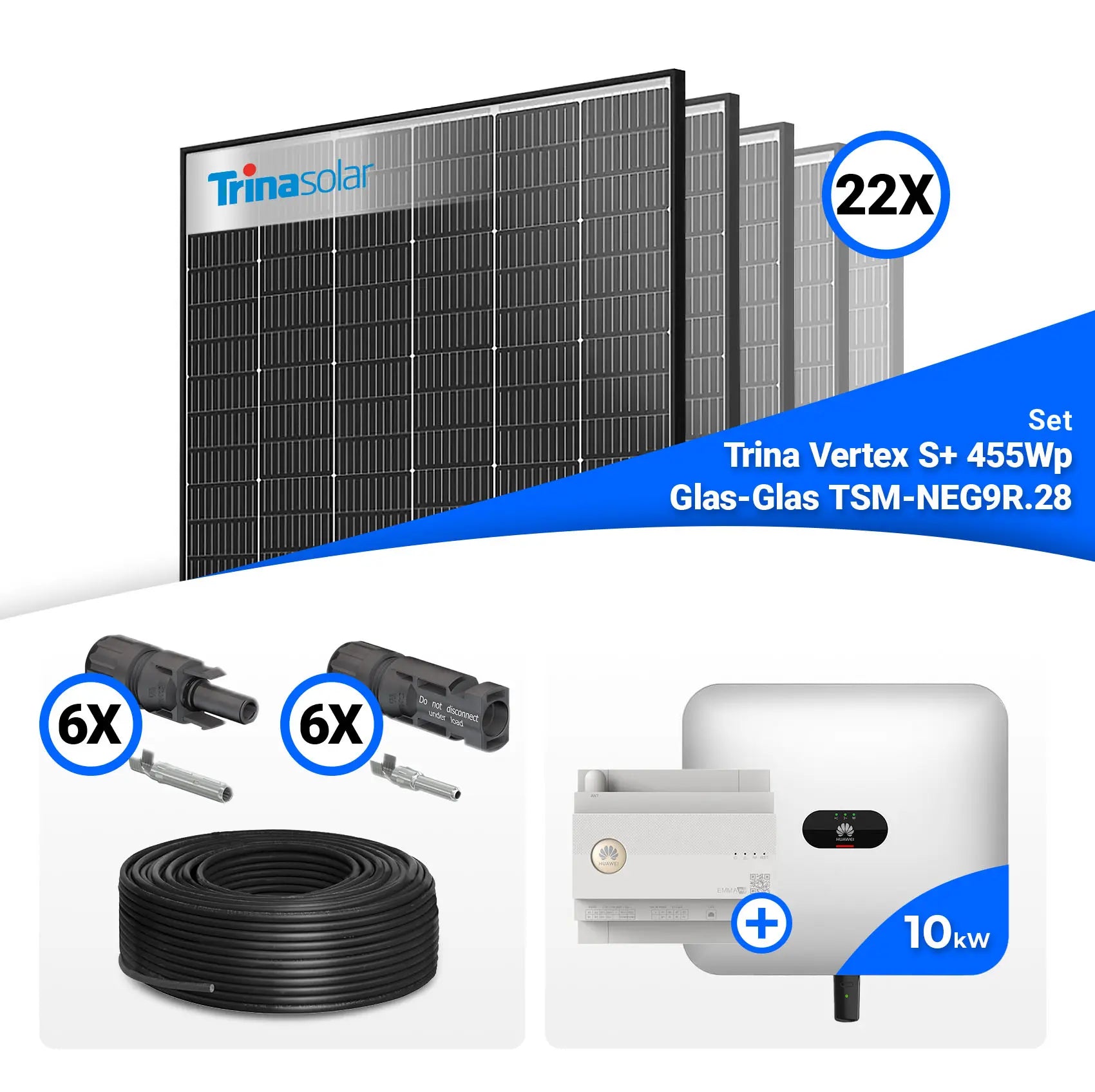

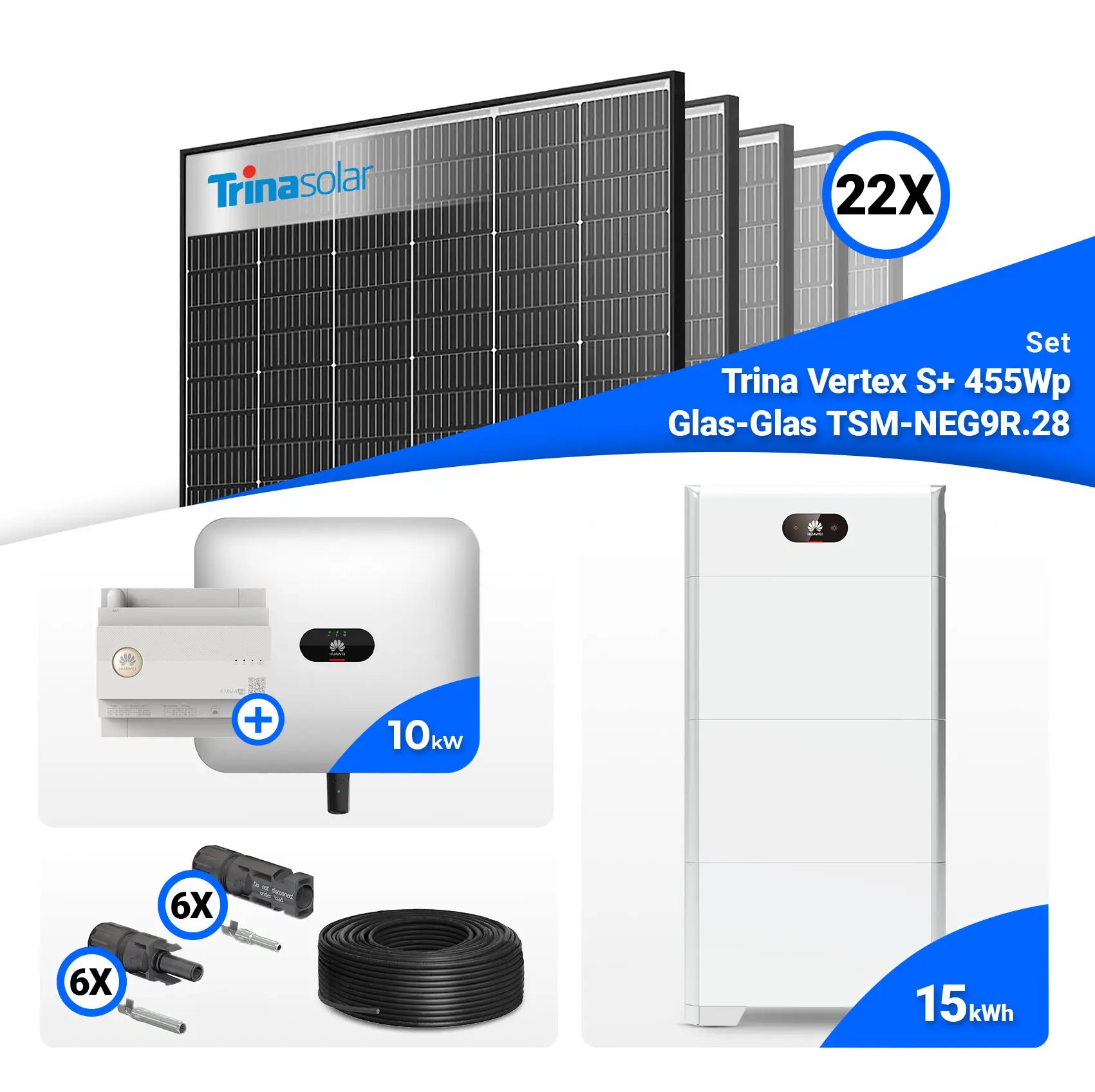

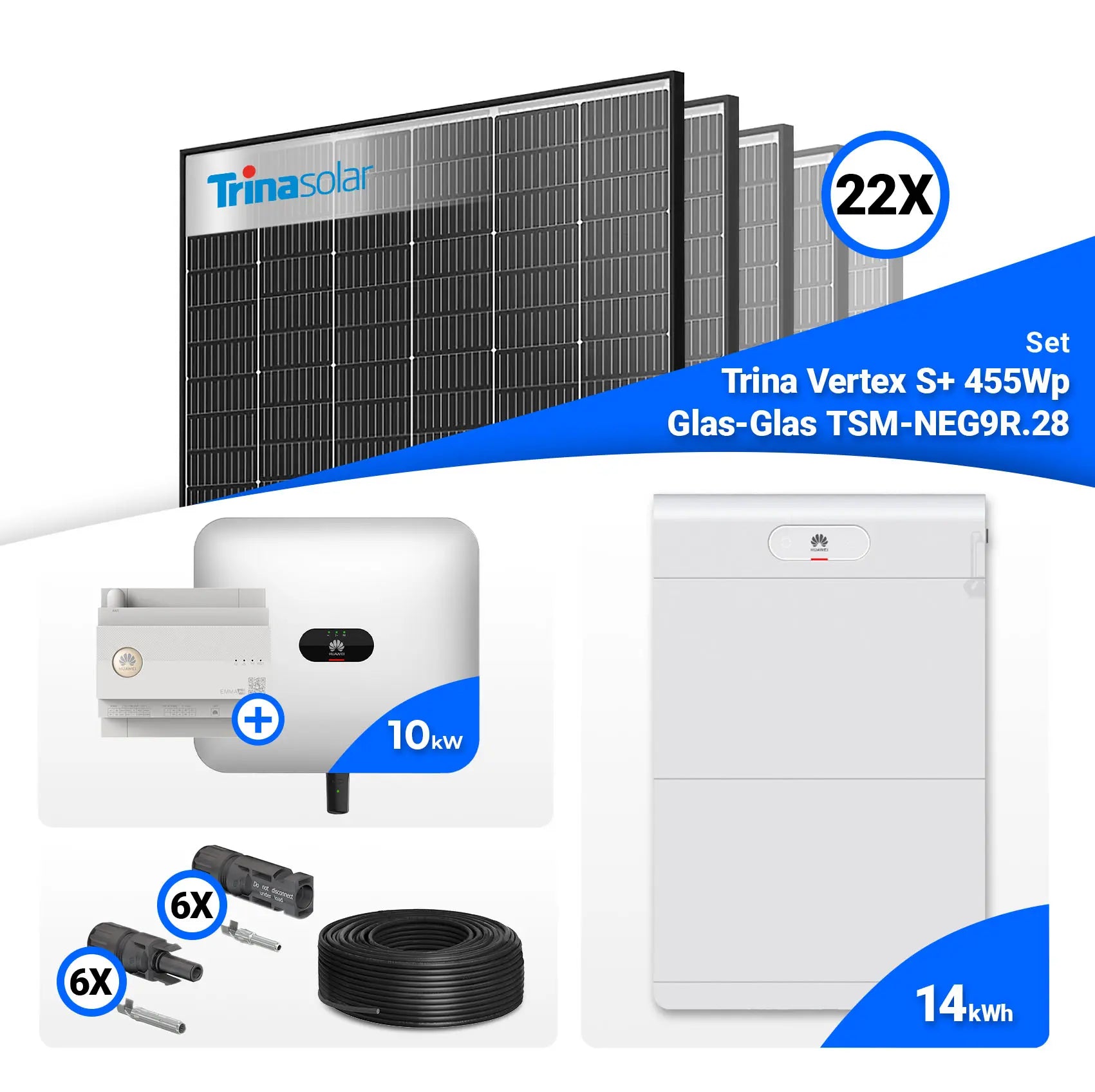

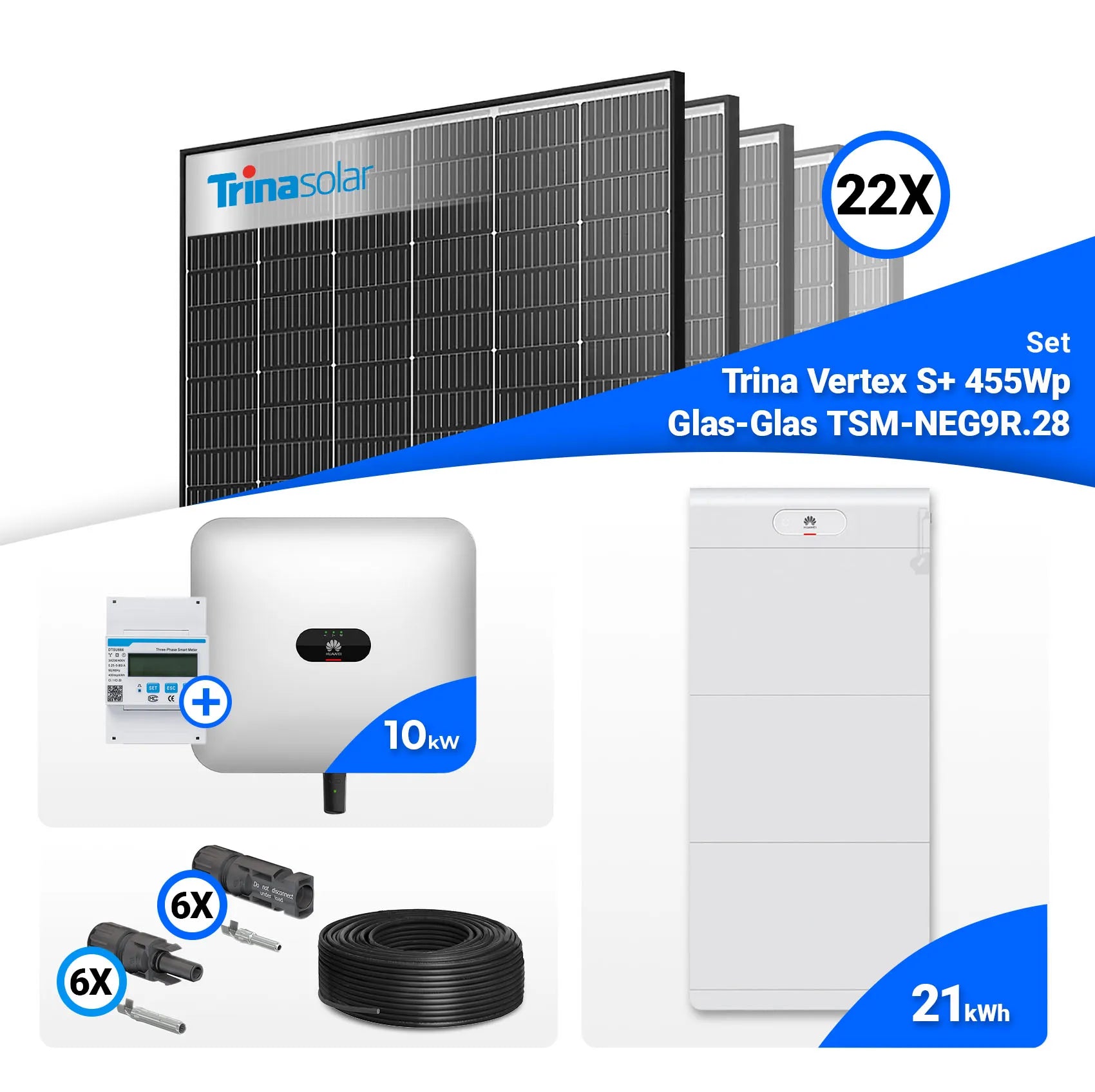

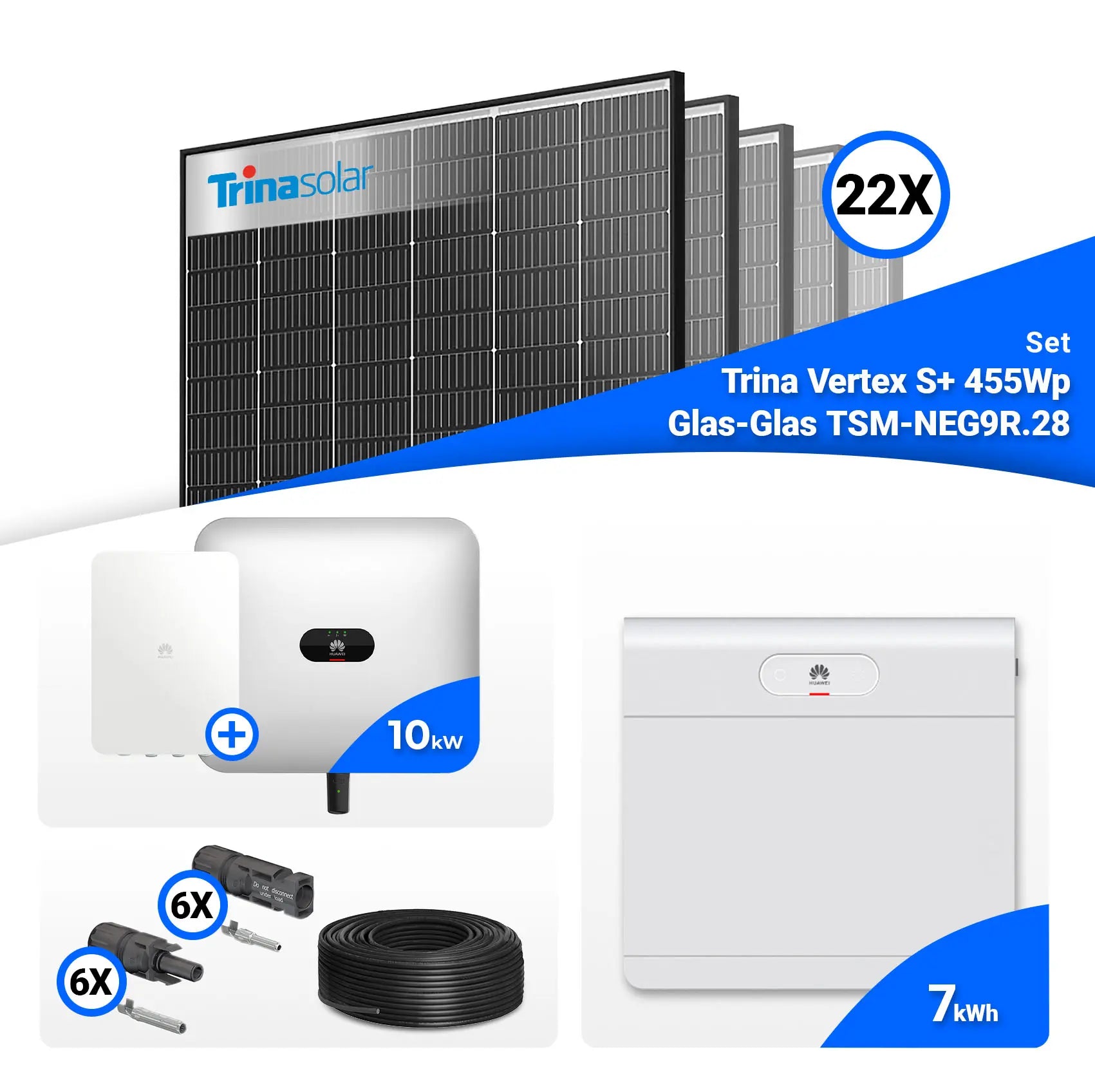

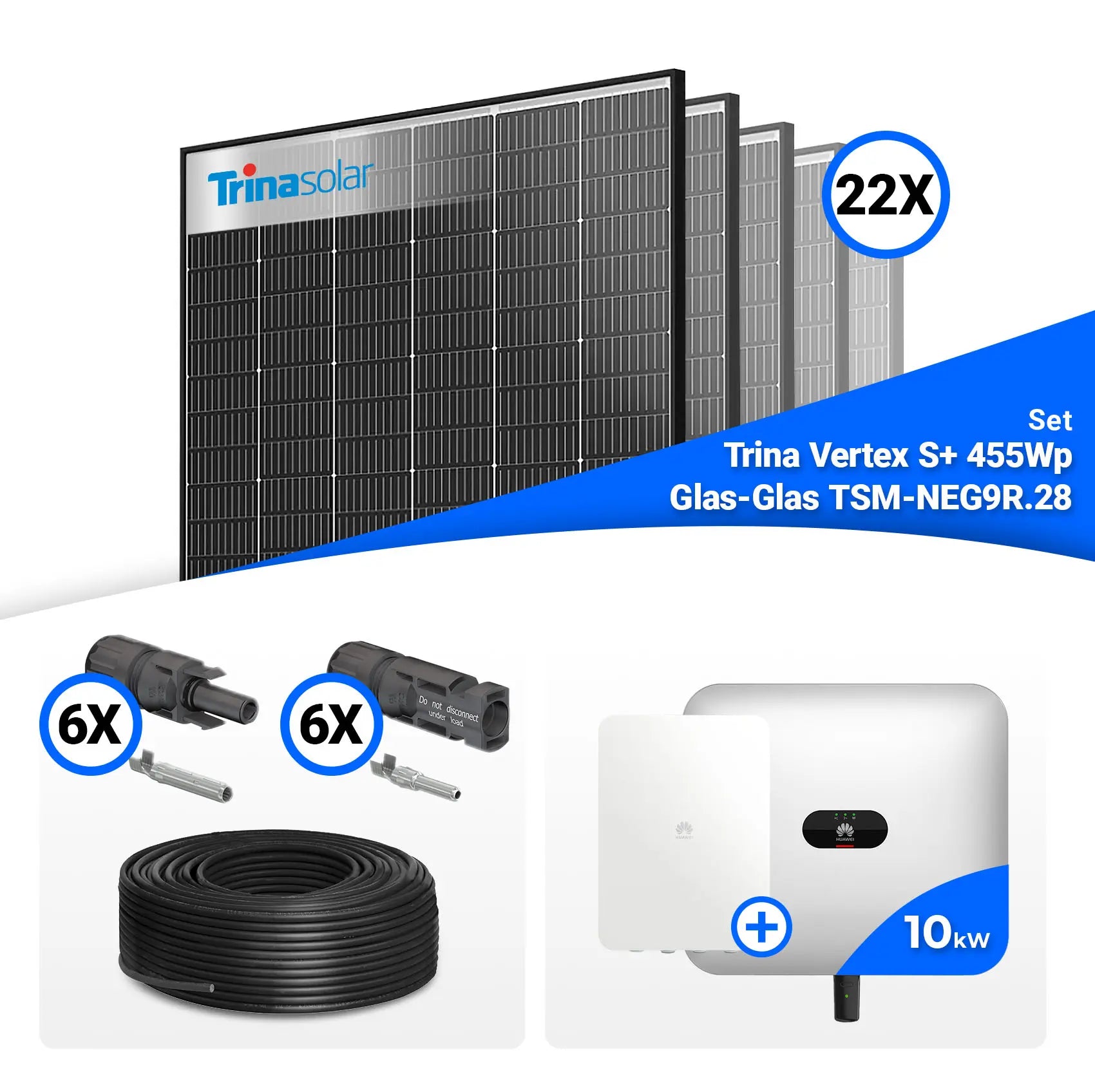

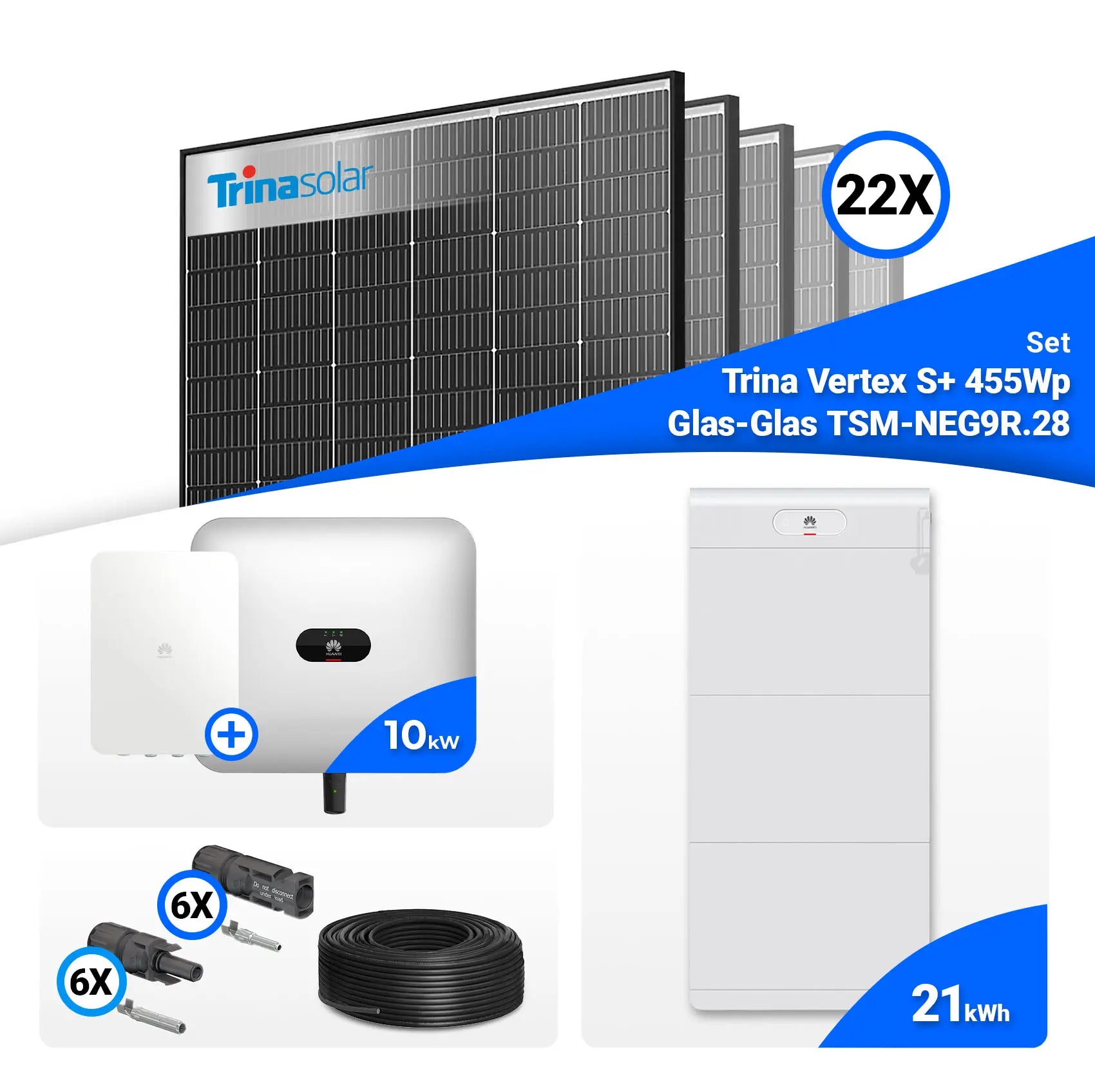

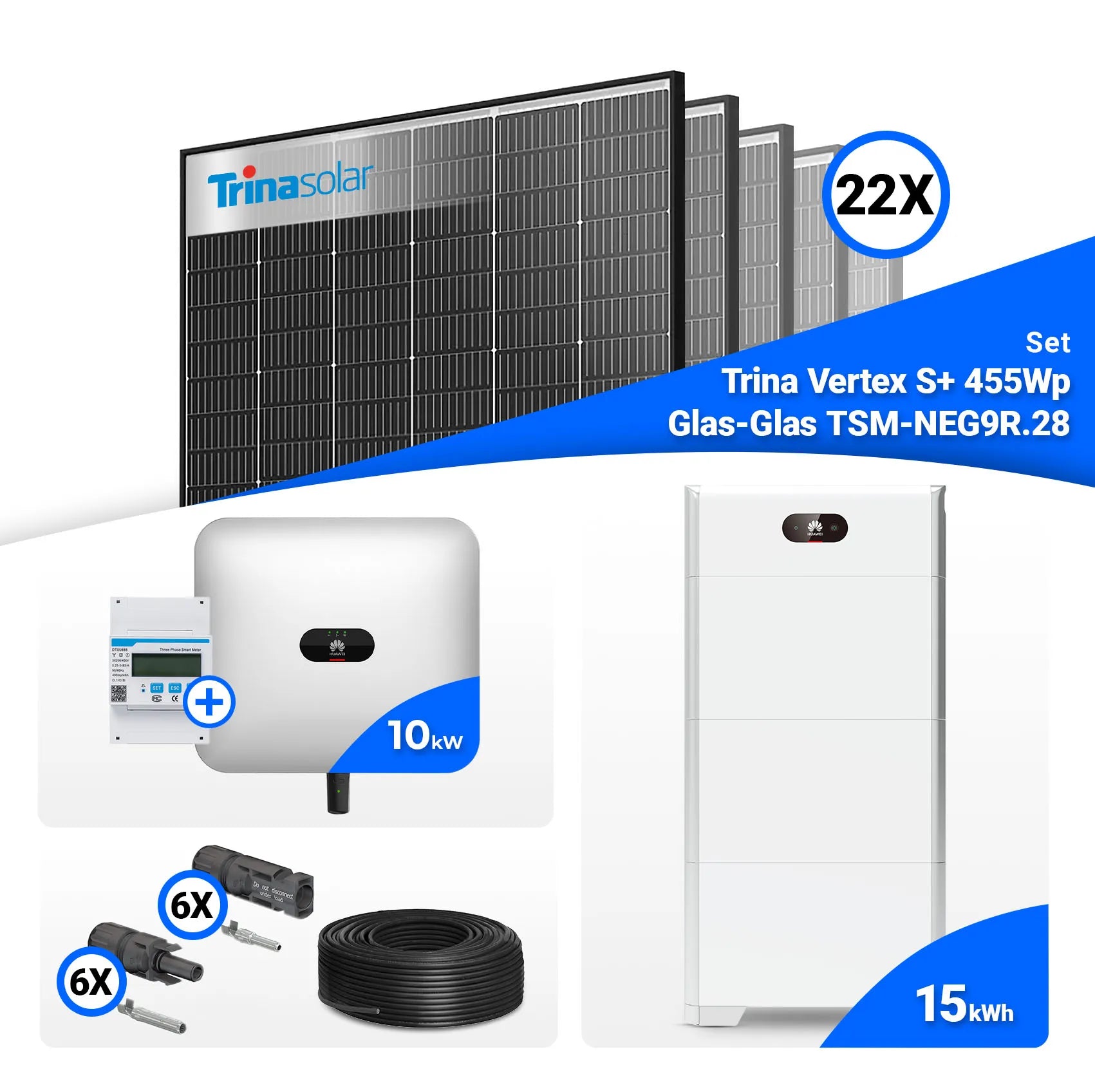

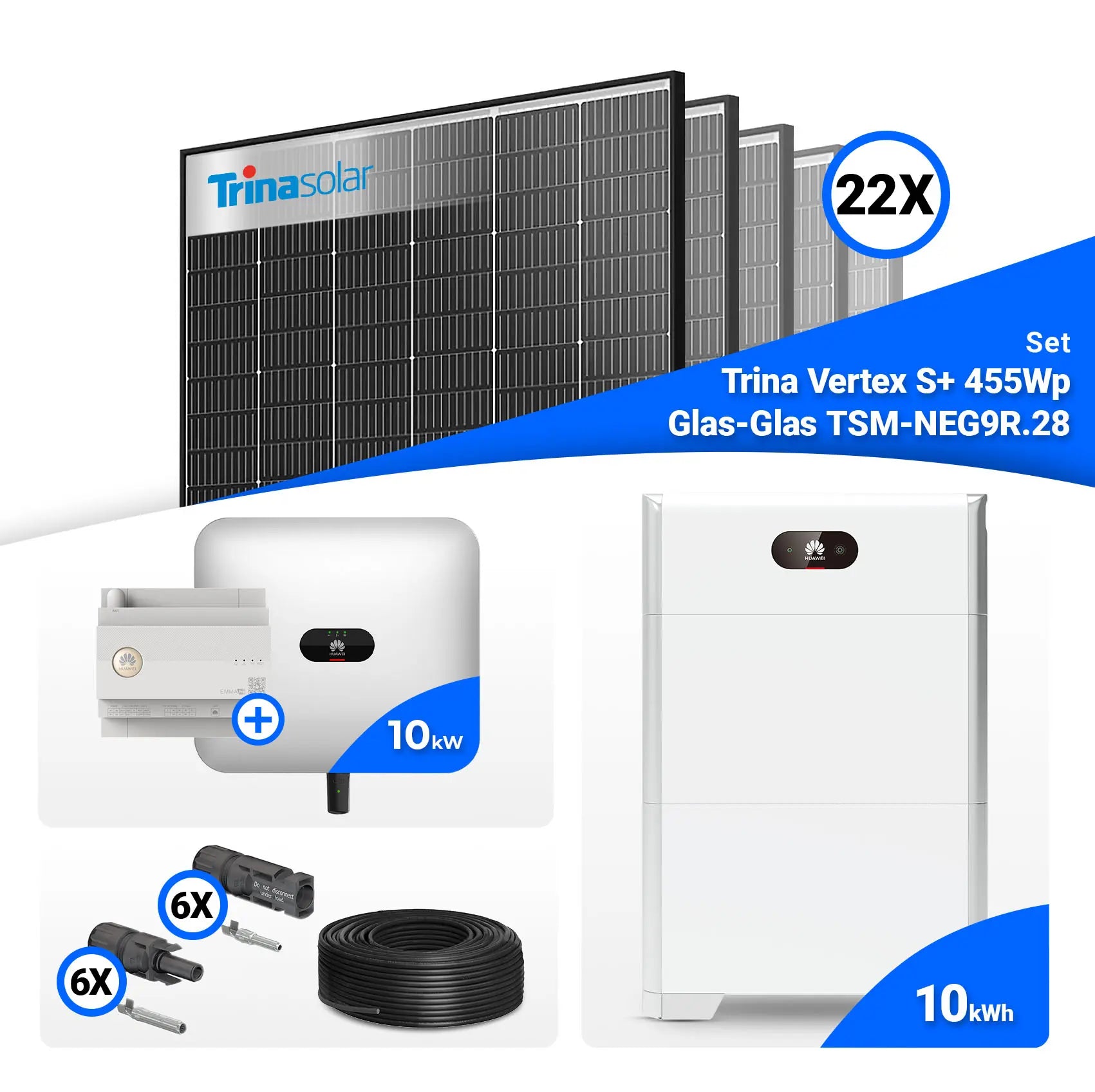

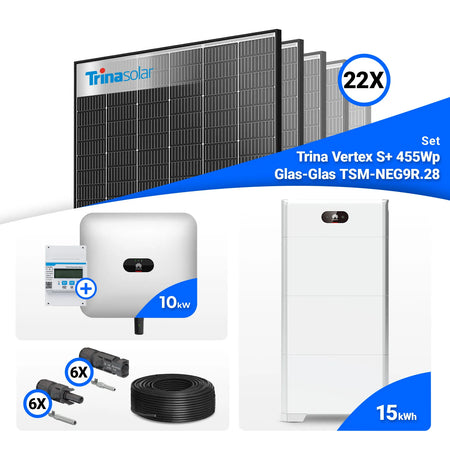

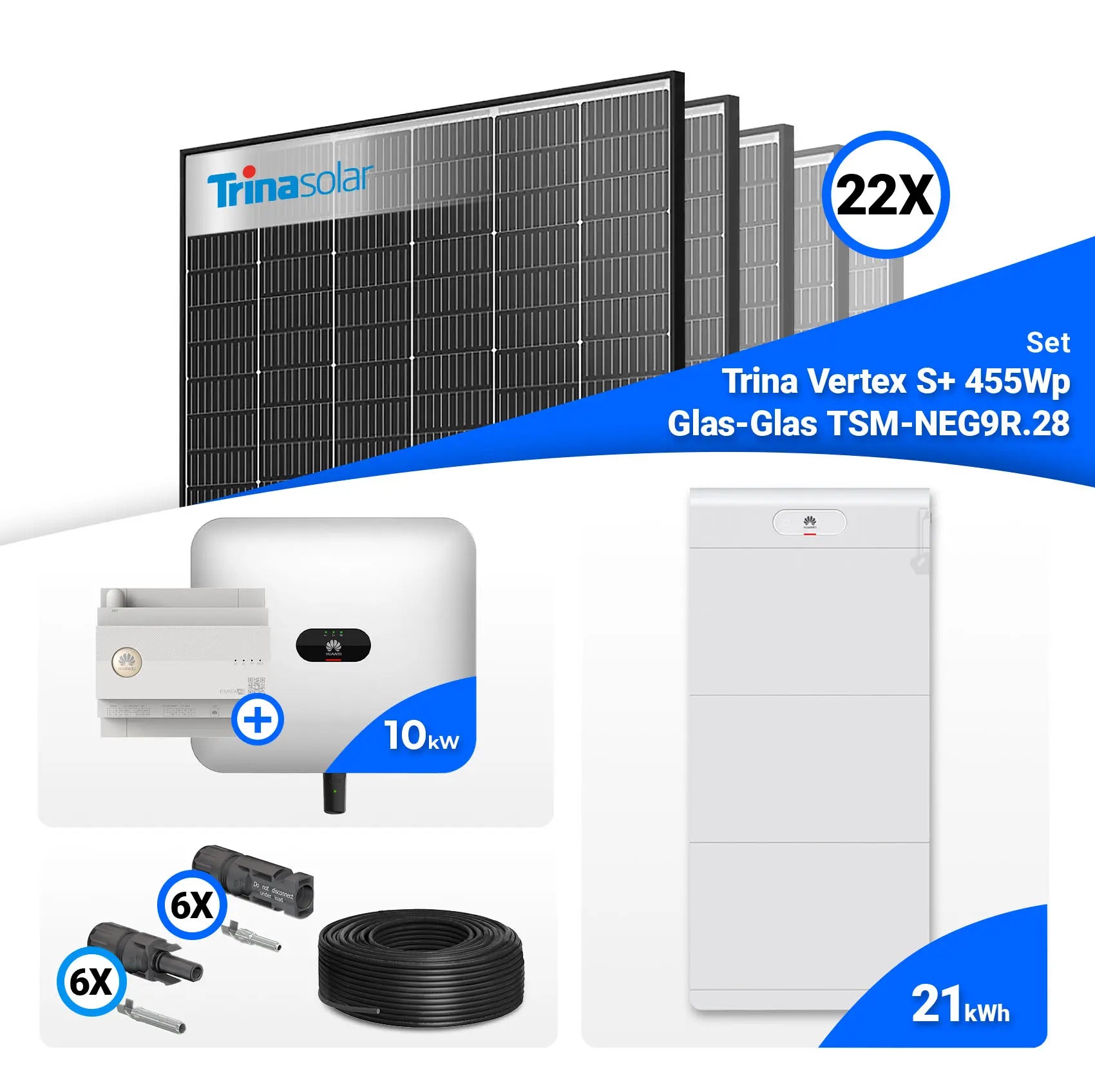

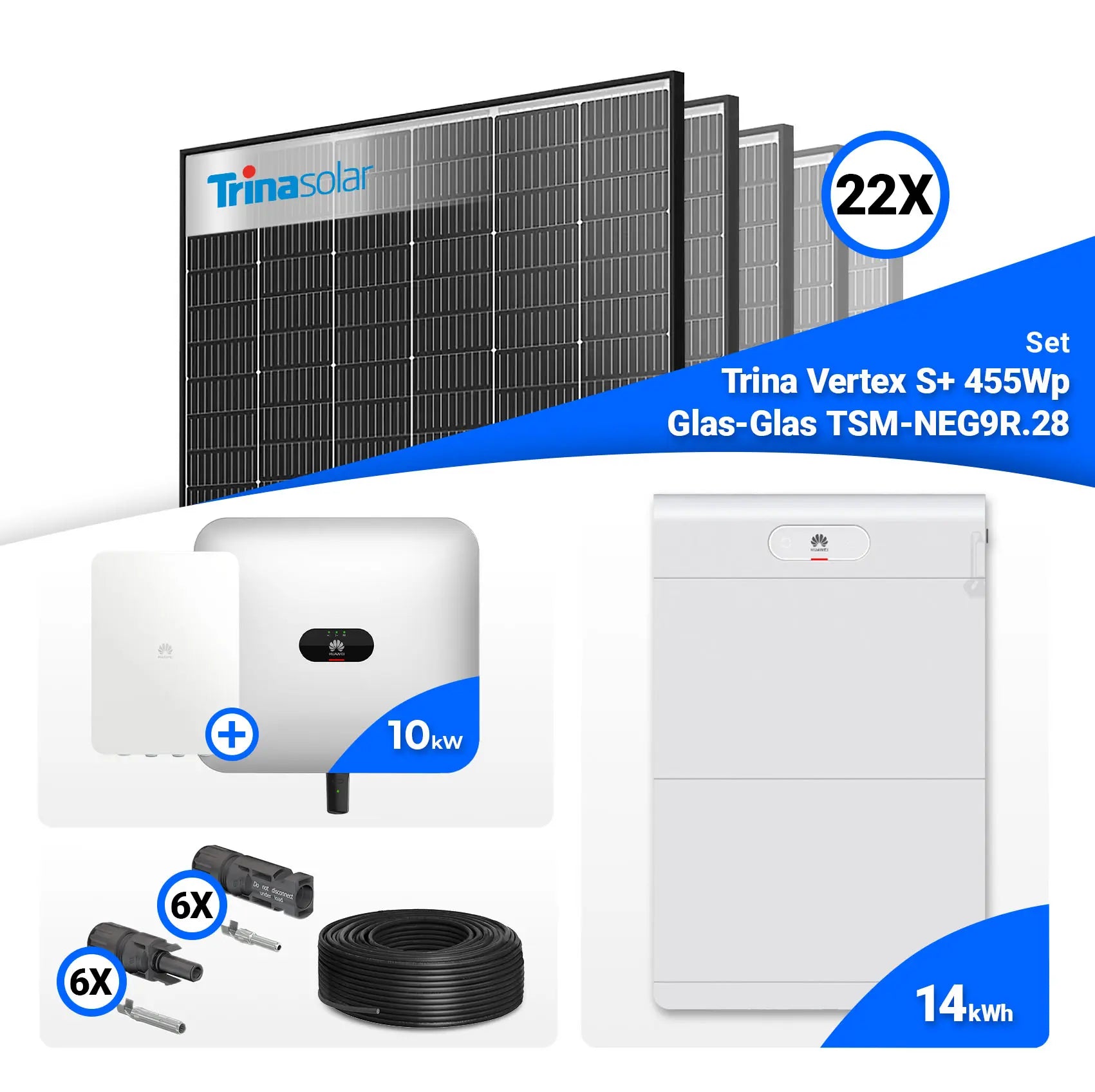

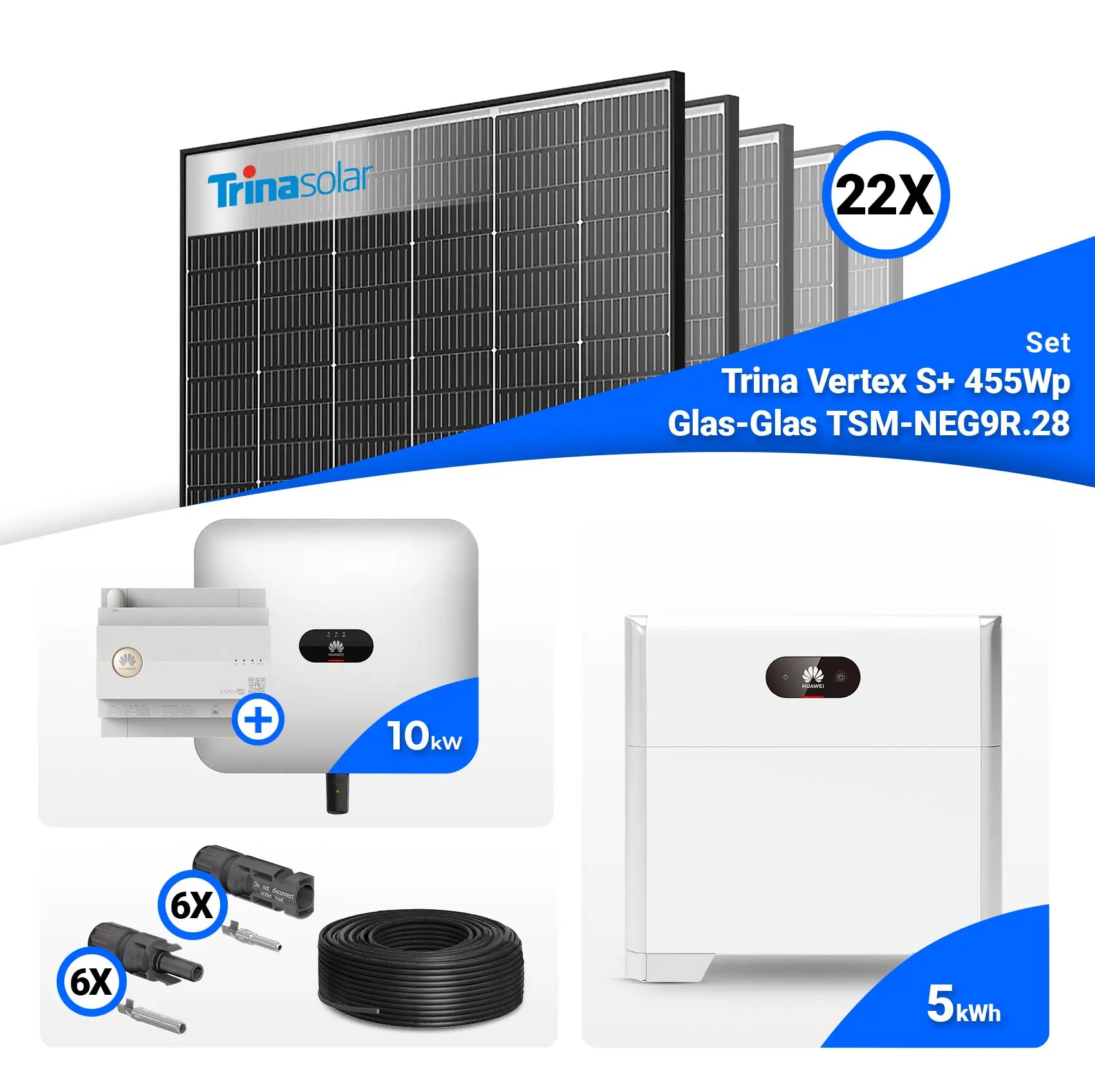

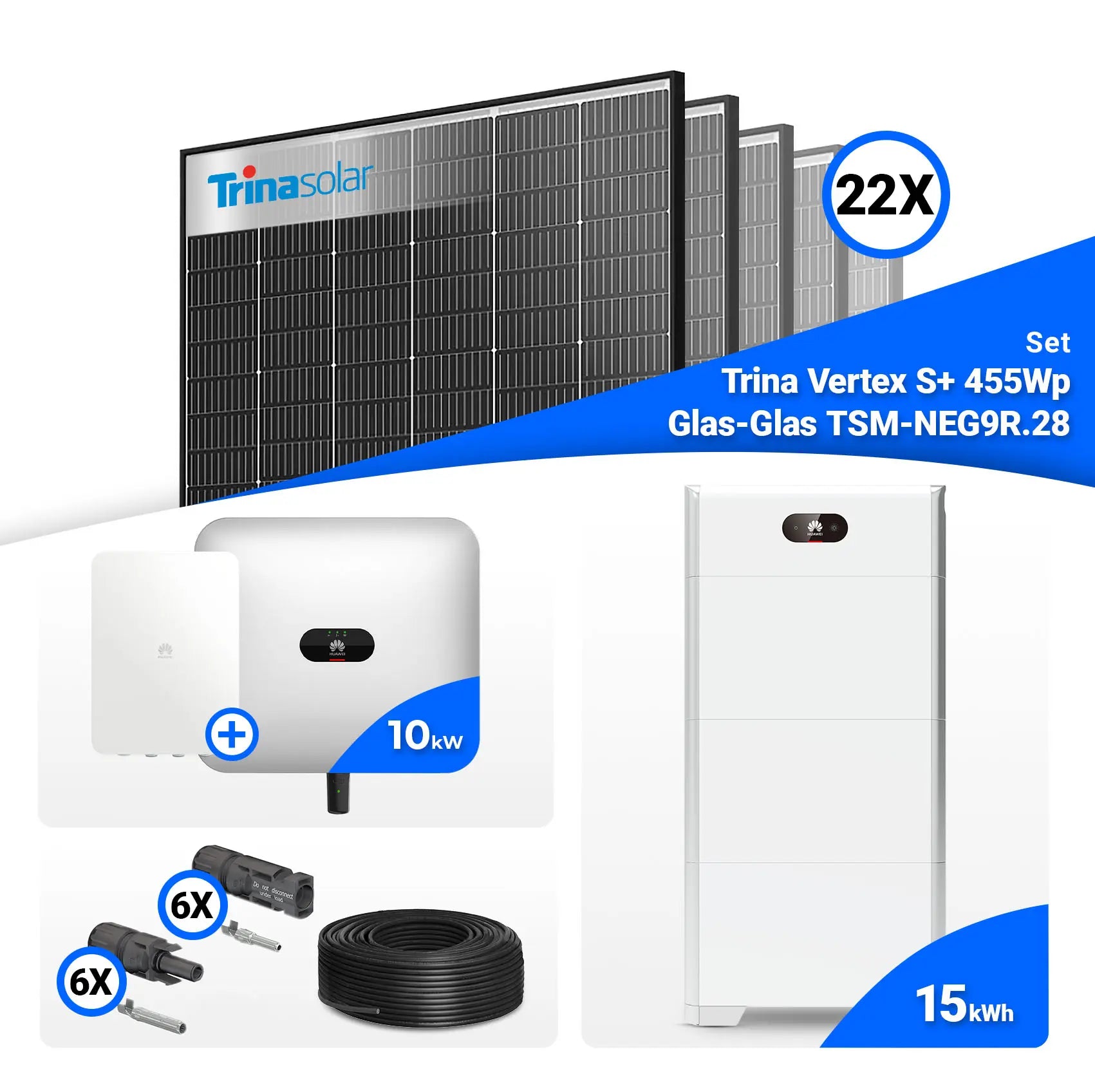

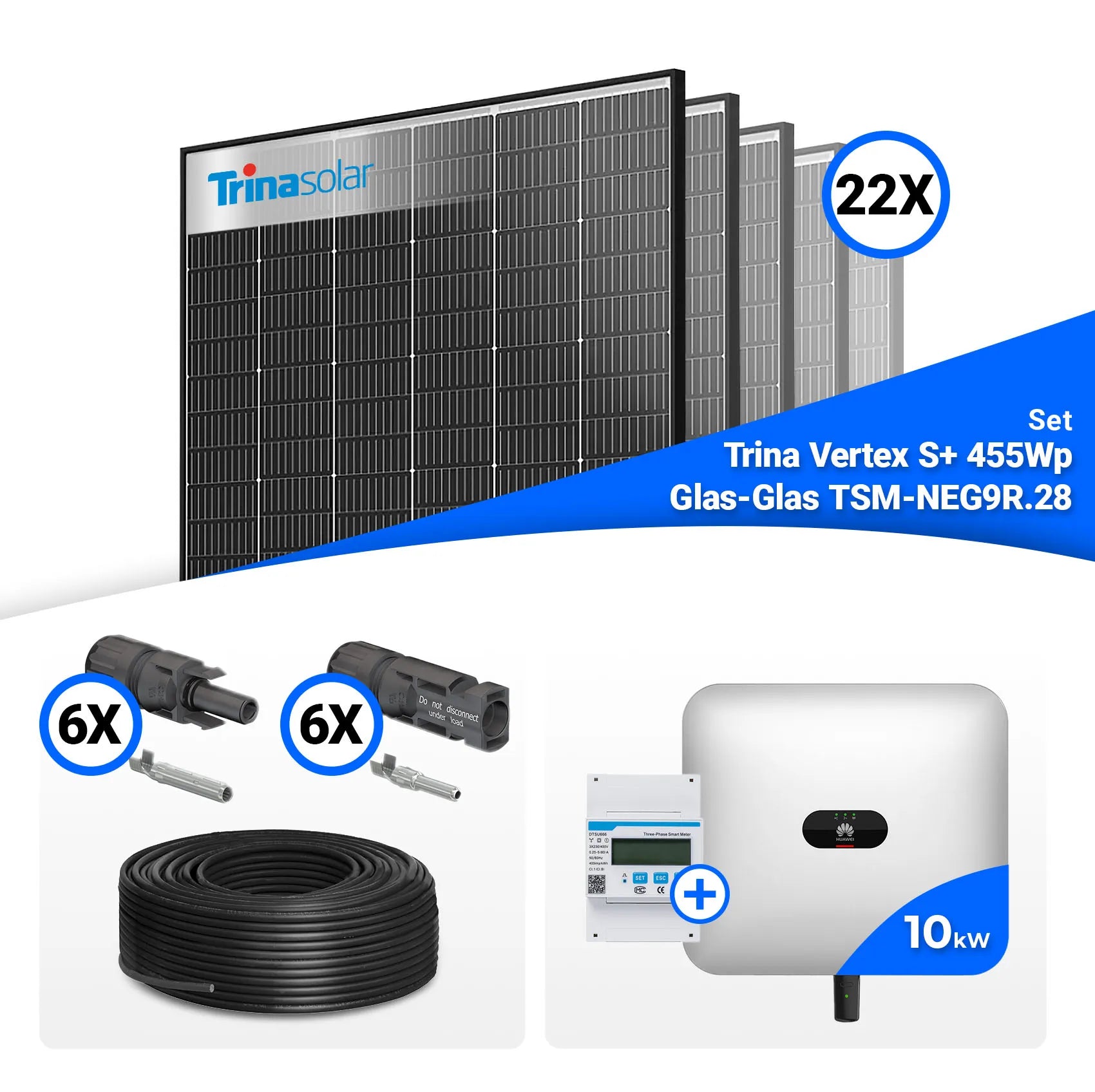

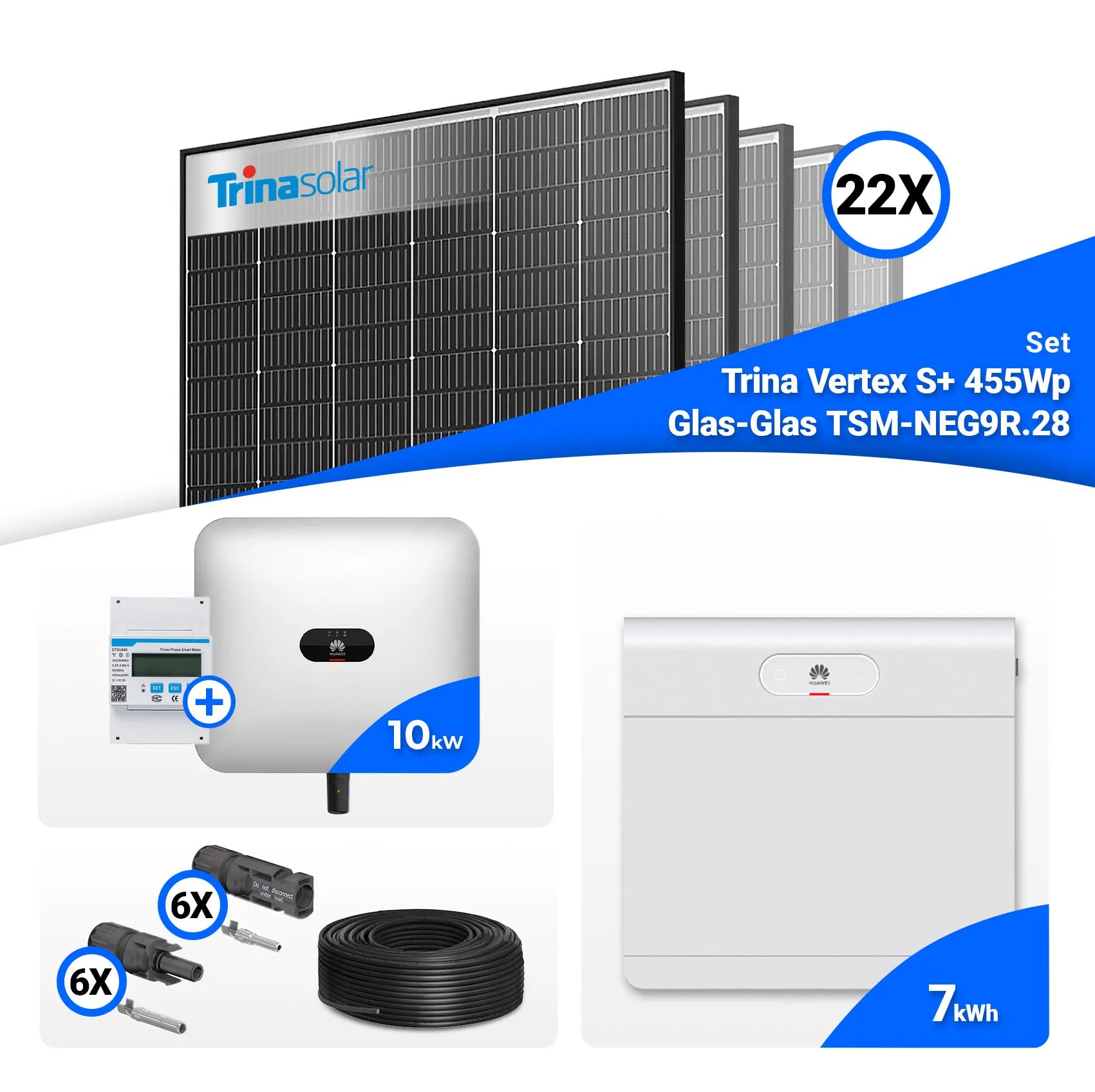

Lieferumfang:

22x Trina Vertex S+ 455W Glas-Glas Black Frame TSM-NEG9R.28

 1x Huawei 10ktl M1 Hybrid Wechselrichter

1x 100m Rolle Solarkabel

6x MC4 Stecker Set

Auswahloption Smartmeter:

HUAWEI Smart Power Sensor DTSU666-H 100A/40mA
Huawei EMMA-A02 Energiemanagement Assistent
Huawei Smart Guard 63A-T0 BackUp Box

Speicher optional wählbar: Huawei Luna2000 S0 oder Luna2000 S1

Der Lieferumfang kann in Abhängigkeit von der Konfiguration unterschiedlich ausfallen.

Trina Vertex S+ 455W Glas-Glas Black Frame TSM-NEG9R.28

Das Trina Vertex S+ 455W Glas-Glas-Modul (TSM-NEG9R.28) steht für moderne Solartechnologie in ihrer zuverlässigsten Form. Entwickelt für die Herausforderungen heutiger Dachinstallationen, bietet es eine starke Leistung bei gleichzeitig schlankem, ästhetischem Design. Die doppelseitige Glasstruktur schützt zuverlässig vor Witterungseinflüssen, während das geringe Gewicht und die kompakten Maße eine unkomplizierte Montage ermöglichen. Effizienz, Langlebigkeit und Optik – vereint in einem leistungsstarken Modul.

HUAWEI SUN2000-10KTL-M1 HC – Die umfassende All-in-One Lösung

Die Wechselrichter der HUAWEI SUN2000-Reihe bieten eine vielseitige und zukunftssichere Lösung für PV-Systeme mit Speichermöglichkeiten. Ob für den Inselbetrieb, Netzeinspeisung oder eine auf 600VA begrenzte Ausgangsleistung – diese Modelle erfüllen alle Anforderungen und stellen eine professionelle Alternative zu Mikrowechselrichtern dar. Mit ihrer hohen maximalen DC-Eingangsleistung lassen sie sich bei Bedarf flexibel erweitern.

Solarkabel H1Z2Z2-K, 6mm² – Zuverlässige Verkabelung für Deine PV-Anlage

Das Solarkabel H1Z2Z2-K mit einem Querschnitt von 6mm² überzeugt durch seine hohe Beständigkeit und exzellente Leistungsfähigkeit. Es gewährleistet eine sichere und beständige Stromübertragung unter anspruchsvollsten Bedingungen und ist ideal für die dauerhafte Verkabelung in modernen PV-Anlagen geeignet.

MC4 Stecker Set – Sichere Verbindungen für maximale Leistung

Das MC4 Stecker Set bietet zuverlässige und robuste Verbindungen für deine Solaranlage. Diese Steckverbinder sorgen für eine effiziente und sichere Stromübertragung und unterstützen sowohl bei der Installation als auch bei der Erweiterung deiner Anlage, um die bestmögliche Leistung sicherzustellen.

Huawei Smart Power Sensor DTSU666-H – Präzision für dein Energiemanagement

Der Huawei Smart Power Sensor DTSU666-H ermöglicht präzise Energiemessungen und eine einfache Handhabung, optimal für dein Energiemanagement. Er eignet sich perfekt für die Überwachung dreiphasiger Stromsysteme und kombiniert innovative Technologie mit Benutzerfreundlichkeit. Der Sensor ist eine zuverlässige Lösung, um die Energieanforderungen deines Haushalts oder Unternehmens effizient zu steuern.

Huawei EMMA-A02 Energiemanagement Assistent – Präzise Steuerung und Optimierung für Dein Energiemanagement

Der Huawei EMMA-A02 Energiemanagement Assistent bietet präzise Messungen und einfache Handhabung für Dein Energiemanagement. Dieses Gerät ist ideal für die Überwachung und Steuerung von dreiphasigen Stromsystemen sowie die Verwaltung von PV-Anlagen, Energiespeichersystemen (ESS), Ladegeräten und Haushaltsgeräten geeignet. Seine innovative Technologie kombiniert mit Benutzerfreundlichkeit bietet Dir die ideale Lösung, um die Energieanforderungen Deines Zuhauses oder Unternehmens effizient und sicher zu managen.

Huawei Smart Guard 63A TO – Zuverlässige Ersatzstromversorgung für Dein Zuhause

Mit der Huawei SmartGuard-63A-T0 BackUp Box sicherst Du Dir eine umfassende Notstromlösung, die den gesamten Hausanschluss bei Netzausfall weiter versorgt. Diese dreiphasige Backup-Box ist ideal für moderne Haushalte und Unternehmen, die auch in Ausfallsituationen nicht auf Energie verzichten wollen. Dank integriertem EMMA Smart Meter ermöglicht sie eine intelligente Steuerung und die Nutzung dynamischer Stromtarife.

Details zum Solarmodul:

• Solarzellen: Monokristallin
• Zellanordnung: 144 Zellen
• Modulmaße: 1.762 × 1.134 × 30 mm
• Gewicht: 21,0 kg
• Glas: 1,6 mm hochtransparentes, anti-reflexbeschichtetes hitzevorgespanntes Glas (Vorderseite) und 1,6 mm hitzevorgespanntes Glas (Rückseite)
• Verkapselungsmaterial: EVA/POE
• Rahmen: 30 mm eloxierte Aluminiumlegierung, Schwarz
• Anschlussdose: IP 68
• Kabel: Photovoltaikkabel mit 4,0 mm²
• Abmessungen für das Querformat: 1.100/1.100 mm; für Hochformat: 280/350 mm*
• Stecker: MC4

Details zum Wechselrichter:

• Netzanschluss: 3-phasig
• AC Leistung: 10 kW
• 2 MPP Tracker
• DC Trennschalter unterhalb des Gerätes
• Schnittstellen: Ethernet, RS485, Modbus
• Schaltkontakt zur Eigenverbrauchssteuerung (z.B. Wärmepumpe)
• Abmessungen: 525 x 470 x 166 mm (H x B x T)
• Gewicht: 18 kg
• Schutzklasse: IP 65
• 10 Jahre Garantie

Details zu Solarkabel:

• Max. Leitungswiderstand bei 20°C: 5,09 mΩ/m
• Isolationswiderstand min. bei 20°C: 580 MΩ/km
• Strombelastbarkeit: Geprüft nach EN 50618
• Ozon- und Witterungsbeständigkeit: Geprüft nach EN 50618
• UV-Beständigkeit: Geprüft nach EN 50618
• Flammbeständigkeit: Entspricht PN-EN 60332-1, LSOH (Low Smoke Zero Halogen)
• Erwartete Lebensdauer: 25 Jahre

Details zu MC4 Stecker:

• Nennspannung: Bis zu 1000 V
• Nennstrom: Bis zu 30 A
• Kabelquerschnitt: Geeignet für Kabel von 2.5 mm² bis 6 mm²
• Temperaturbereich: Betriebstemperatur von -40°C bis +85°C
• Material: Hochwertiges PPO und Kupfer, für optimale Leitfähigkeit und UV-Beständigkeit

Details zu Smart Power Sensor DTSU666-H:

• Abmessungen (H x B x T): 100 x 72 x 65.5 mm
• Gewicht (inklusive Kabel): 1.5 kg
• Stromnetztyp: 3P4W/3P3W
• Eingangsspannung: 176 Vac ~ 288 Vac
• Energieverbrauch: ≤1 W
• Messbereich: Netzspannung: 304 Vac ~ 499 Vac / Phasenspannung: 176 Vac ~ 288 Vac / Strom: 0 ~ 250 A
• Messgenauigkeit: Spannung: ±0.5% / Strom/Leistung/Energie: ±1% / Frequenz: ±0.01 Hz
• Kommunikation: Schnittstelle: RS485 / Baudrate: 9,600 bps / Kommunikationsprotokoll: Modbus-RTU
• Umweltbedingungen: Betriebstemperaturbereich: -25°C ~ 60°C / Lagerungstemperaturbereich: -40°C ~ 70°C / Luftfeuchtigkeit im Betrieb: 5 %RH ~ 95 %RH (nicht kondensierend)

Details zu EMMA-A02 Energiemanagement Assistent:

• Abmessungen: 108 x 100 x 65 mm
• Gewicht: 0,5 kg
• Stromversorgung: AC Spannung 1P2W: 100 ~ 240V, 50/60Hz; 3P3W: 346 ~ 415V, 50/60Hz; 3P4W: 346 ~ 415V, 50/60Hz
• Leistungsaufnahme: 4 W
• Schnittstellen: LAN (10/100Mbps), WLAN (AP + STA, 802.11b/g/n), RS485, digitale Eingänge und Ausgänge
• Messbereich: Strom bis zu 63 A direkt, externe CTs für höhere Ströme; Spannung 1P (L-N): 85 ~ 299 Vac; 3P (L-L): 148 ~ 520 Vac
• Umgebungsbedingungen: Betriebstemperatur von -25°C bis +60°C, IP2X Schutzklasse


Details zu Smart Guard 63A-T0 BackUp Box:

• Starke Backup-Kapazität: Die Box ermöglicht eine Notstromversorgung von bis zu 3 x 12 kW bei MAP0-Wechselrichtern.
• Bypass-Schalter: Ein integrierter Bypass-Schalter erlaubt den nahtlosen Übergang zwischen Netz- und Ersatzstrom.
• Parallelbetrieb mit Diesel-Generator: Diese Funktion bietet zusätzliche Flexibilität und Sicherheit in längeren Notfällen.
• Robuste Bauweise: Mit Schutzklasse IP55 ist die Box gegen Staub und Strahlwasser geschützt, was eine sichere Installation auch im Außenbereich ermöglicht.
• Anschluss: 400 V, dreiphasig
• Abmessungen: 600 mm (L) x 170 mm (H) x 460 mm (B)
• Gewicht: 17 kg

OPTIONAL mit Speicher:

Huawei Luna2000 Batteriespeicher:

Luna2000 S0:

Die HUAWEI LUNA Smart String Batterie ist perfekt für Nutzer, die flexible und modulare Energiespeicherlösungen suchen. Mit Speicherkapazitäten von 5 kWh, 10 kWh und 15 kWh passt sie sich optimal an individuelle Energiebedürfnisse an und kann jederzeit erweitert werden. In Verbindung mit dem HUAWEI Optimierer und dem HUAWEI SUN2000 Wechselrichter entsteht ein fortschrittliches, effizientes Energiesystem, das für maximale Leistung und Zuverlässigkeit sorgt.

Details:

• Batteriekapazität: 5 kWh / 10 kWh / 15 kWh /
• Nennspannung: 360 V / 600 V
• Gewicht: 63,8 kg
• Schutzklasse: IP 65
• CE, RCM, CEC, VDE2510-50, IEC62619, IEC 60730, UN38.3
• Maximale Entladeleistung: 3,5kW/10s , 7kW/10s (Luna 10 , Luna 15)
• Abmessungen: 712 x 585 x 298 mm (H/W/T)

Luna2000 S1:

Der Huawei Luna2000-7-S1 definiert Standards für Heimspeichersysteme neu und stellt eine nutzbare Speicherkapazität von 6,9 kWh mit einer maximalen Lade- und Entladeleistung von 3,5 kW bereit. Dank modernster Technologie und benutzerfreundlicher Bedienung ist dieses Speichersystem die ideale Lösung für eine zuverlässige und effiziente Energieversorgung im eigenen Zuhause.

Details:

• Kapazität: 6,9 kWh pro Batteriemodul.
• Lade- und Entladeleistung: Maximal 3,5 kW.
• Betriebstemperaturbereich: -20°C bis +55°C.
• Kühlung: Konvektionskühlung.
• Schutzart: IP66.
• Geräuschpegel: Weniger als 29 dB.
• Kommunikation: RS485, FE, CAN.
• Zertifikate: CE, RCM, CEC, VDE2510-50.
