K2 Systems Welldach Montageset für 6 Module

Das K2 Systems Welldach Montageset ermöglicht die sichere und flexible Installation von fünf Solarmodulen auf Wellfaserzementdächern. Je nach Bedarf kann zwischen vertikaler und horizontaler Ausrichtung gewählt werden.

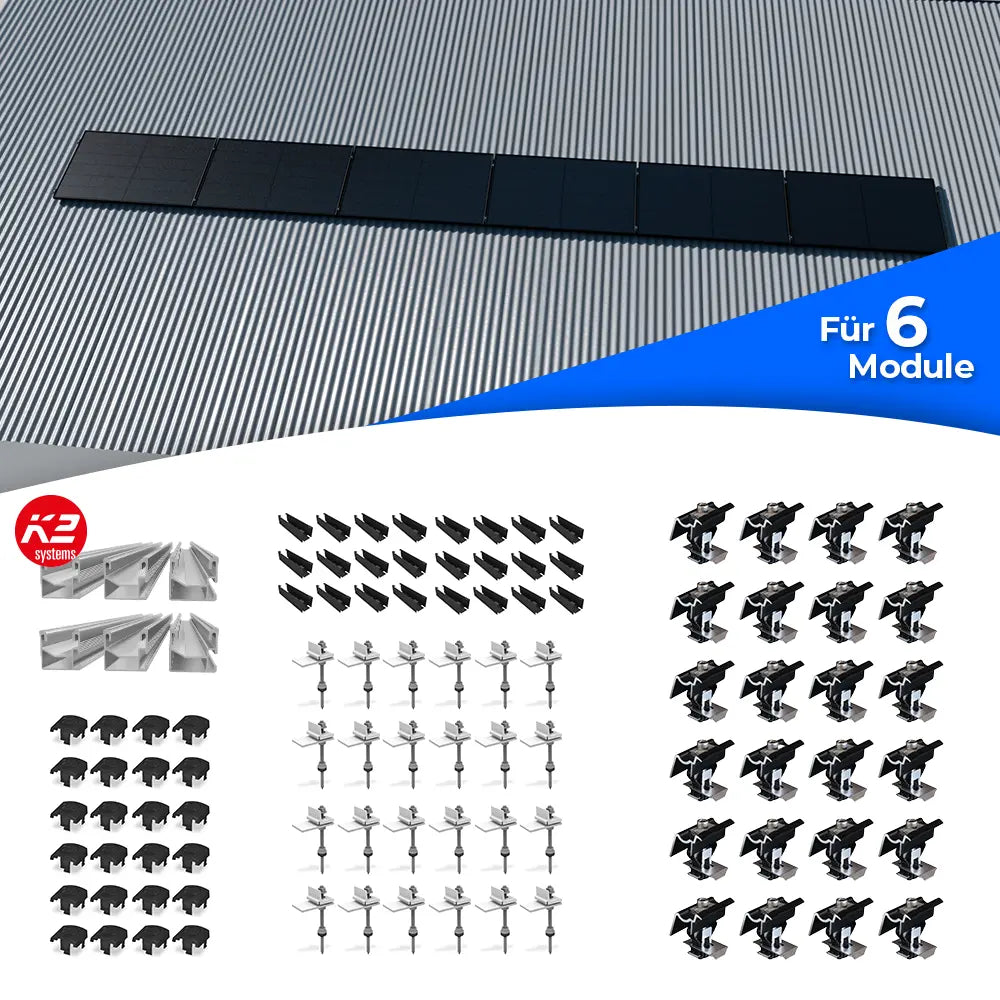

Horizontal: Ideal für eine parallele Ausrichtung der Module. Das Set enthält unter anderem Universal-Endklemmen, SingleRail-Aluprofile und Stockschrauben für eine stabile Montage.

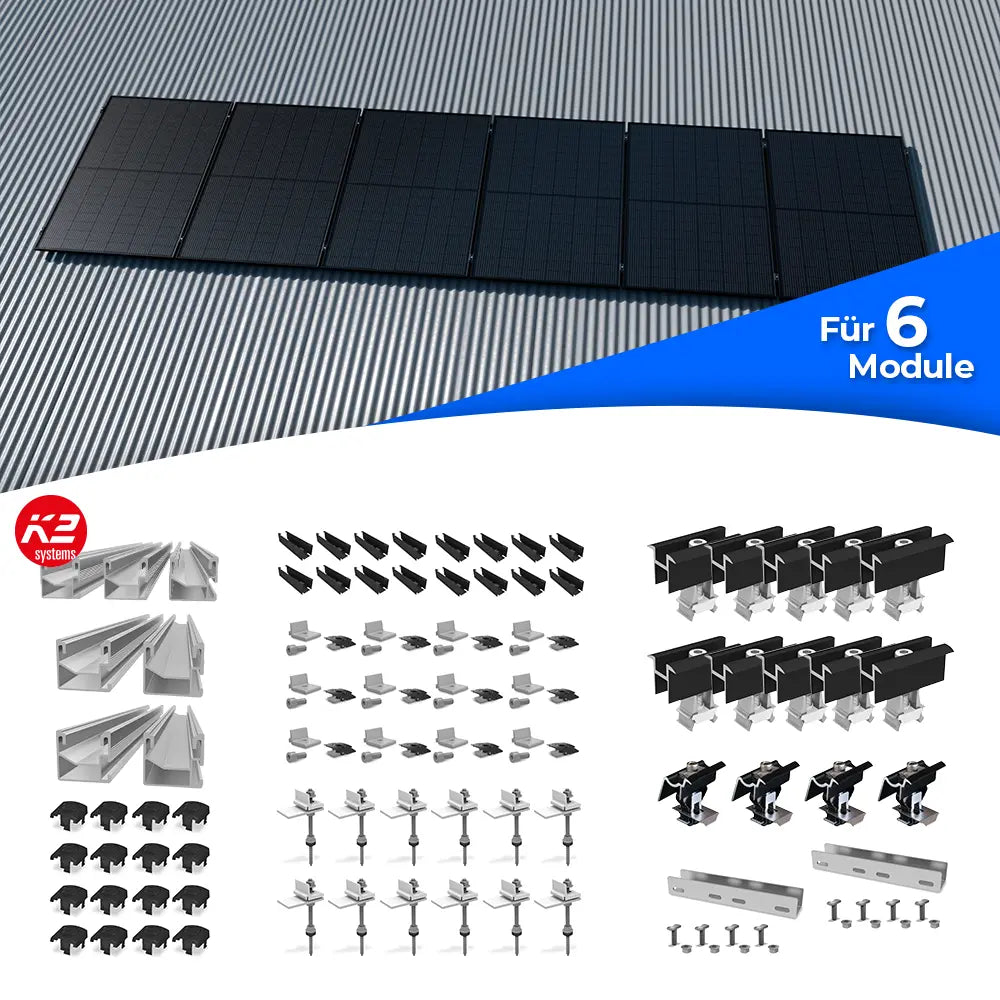

Vertikal: Perfekt für eine hochkantige Ausrichtung. Enthält zusätzliche Komponenten wie Mittelklemmen und Schienenverbinder, um die Module optimal zu befestigen.

Hinweis: Die Montage-Sets basieren auf einen Dachsparrenabstand von 65cm, Geschosshöhe 3, Windlastzone 2 und Modulgröße 1762*1134*30 mm. Jedes Dach muss statisch geprüft werden! Zusätzliche Komponenten sind bei abweichenden Dach-Beschaffenheiten und Windlastzonen erforderlich. Erhältlich unter K2 Alle Produkte

Lieferumfang - Horizontal:

24x K2 Endklemme Clamp EC 25-40 mm, schwarz eloxiert - 2004545

24x K2 SingleRail Stockschraube M10x180 - Schrägdach Wellfaserzement

24x K2 Endcap für SingleRail 36

24x K2 BlackCover SingleRail 36 Set - Schrägdach Dachziegel

6x K2 SingleRail - 3,65m Aluprofil

Lieferumfang - Vertikal:

12x K2 SingleRail Stockschraube M10x180 - Schrägdach Wellfaserzement

16x K2 Endcap für SingleRail 36

16x K2 BlackCover SingleRail 36 Set - Schrägdach Dachziegel

7x K2 SingleRail - 3,65m Aluprofil

12x K2 Climber Set 36/50

10x K2 Mittelklemme Clamp MC 25-40 mm, schwarz eloxiert - 2004540

4x K2 Endklemme Clamp EC 25-40 mm, schwarz eloxiert - 2004545

2x K2 Schienenverbinder SingleRail 36/50 - 2003605

Hinweis: Die Montage-Sets basieren auf einen Dachsparrenabstand von 65cm, Geschosshöhe 3, Windlastzone 3 und Modulgröße 1762*1134*30 mm. Bei abweichenden Bedingungen bitte die Statik prüfen. Ggf. sind zusätzliche Komponenten erforderlich.

Produkteigenschaften:

K2 Endklemme Clamp EC 25-40 mm, schwarz eloxiert - 2004545:

Die schwarz eloxierte K2 Clamp EC Endklemme ermöglicht eine sichere und langlebige Fixierung von Solarmodulen mit Rahmenhöhen von 25 bis 40 mm. Dank der Kompatibilität mit zahlreichen Montagesystemen auf Dächern und Fassaden ist ein vielseitiger Einsatz gewährleistet, ausgenommen im K2 Dome 6 System. Die Klemme besteht aus Aluminium EN AW 6063 T66, Edelstahl A2 und Badamid B70.

K2 Schienenverbinder SingleRail 36 Set - 2001976

Das Schienenverbinder Set SingleRail 36 ist die ideale Lösung zur zuverlässigen Verbindung von zwei SingleRail 36 Schienen. Geeignet für Flach- und Schrägdächer, lässt es sich mit den Montagesystemen K2 SingleRail und K2 TiltUp Vento kombinieren. Gefertigt aus Aluminium EN AW 6063 T66 und Edelstahl A2, bietet es eine einfache Installation und hervorragenden Korrosionsschutz – perfekt für professionelle Photovoltaikmontagen.
