K2 Systems Welldach Montageset für 5 Module

Das K2 Systems Welldach Montageset ermöglicht die sichere und flexible Installation von fünf Solarmodulen auf Wellfaserzementdächern. Je nach Bedarf kann zwischen vertikaler und horizontaler Ausrichtung gewählt werden.

Horizontal: Ideal für eine parallele Ausrichtung der Module. Das Set enthält unter anderem Universal-Endklemmen, SingleRail-Aluprofile und Stockschrauben für eine stabile Montage.
Vertikal: Perfekt für eine hochkantige Ausrichtung. Enthält zusätzliche Komponenten wie Mittelklemmen und Schienenverbinder, um die Module optimal zu befestigen.

Hinweis: Die Montage-Sets basieren auf einen Dachsparrenabstand von 65cm, Geschosshöhe 3, Windlastzone 2 und Modulgröße 1762*1134*30 mm. Jedes Dach muss statisch geprüft werden! Zusätzliche Komponenten sind bei abweichenden Dach-Beschaffenheiten und Windlastzonen erforderlich. Erhältlich unter K2 Alle Produkte

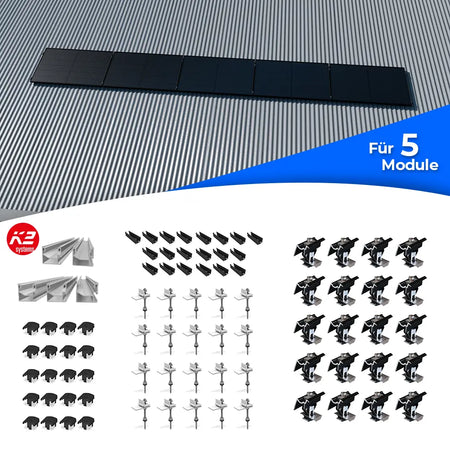

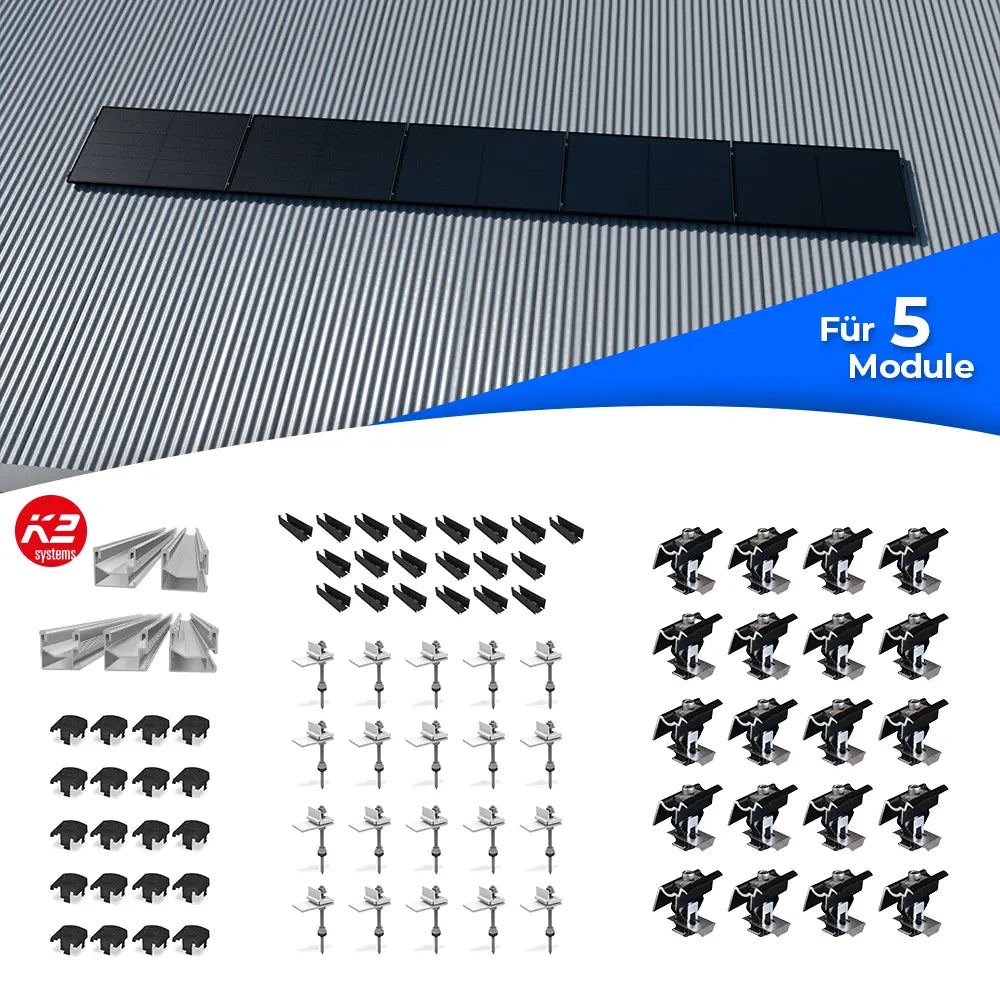

Lieferumfang - Horizontal:

20x K2 Endklemme Clamp EC 25-40 mm, schwarz eloxiert - 2004545

20x K2 SingleRail Stockschraube M10x180 - Schrägdach Wellfaserzement

20x K2 Endcap für SingleRail 36

20x K2 BlackCover SingleRail 36 Set - Schrägdach Dachziegel

5x K2 SingleRail - 3,65m Aluprofil

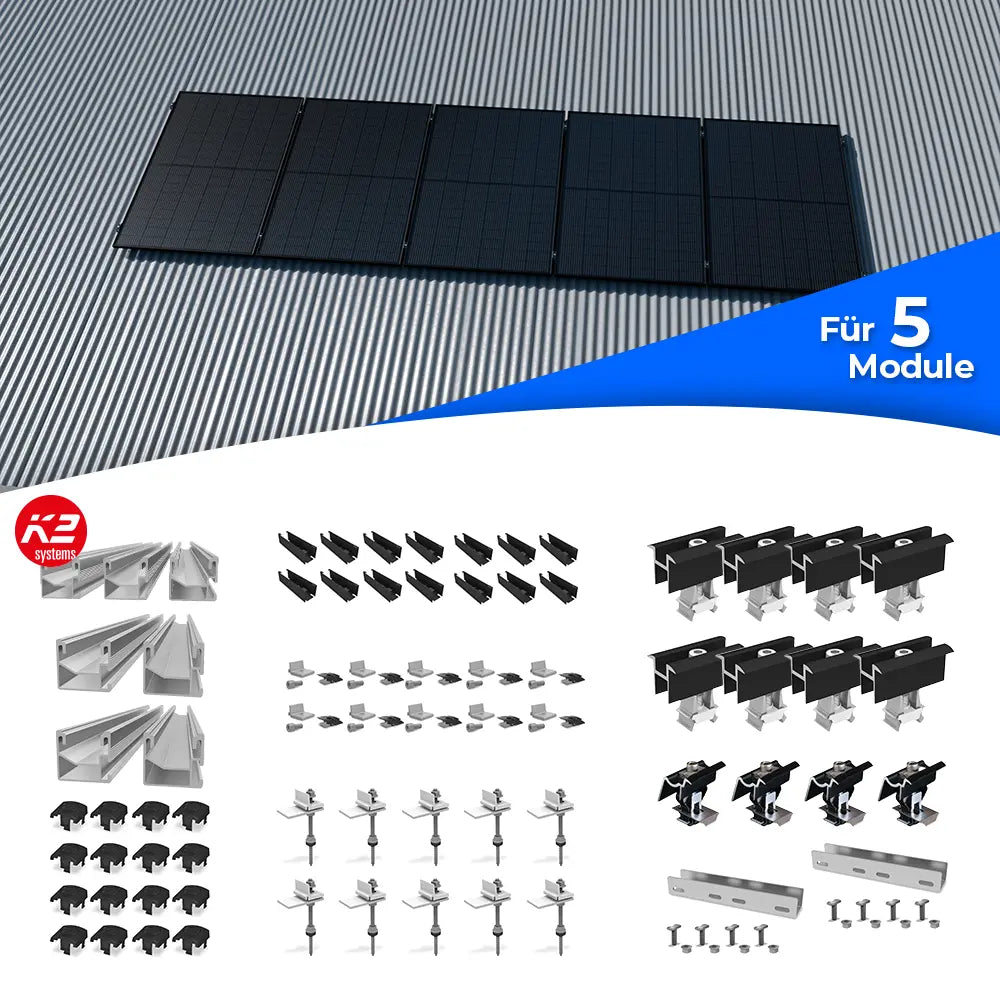

Lieferumfang - Vertikal:

10x K2 SingleRail Stockschraube M10x180 - Schrägdach Wellfaserzement

14x K2 Endcap für SingleRail 36

14x K2 BlackCover SingleRail 36 Set - Schrägdach Dachziegel

7x K2 SingleRail - 3,65m Aluprofil

10x K2 Climber Set 36/50

8x K2 Mittelklemme Clamp MC 25-40 mm, schwarz eloxiert - 2004540

4x K2 Endklemme Clamp EC 25-40 mm, schwarz eloxiert - 2004545

2x K2 Schienenverbinder SingleRail 36/50 - 2003605

Hinweis: Die Montage-Sets basieren auf einen Dachsparrenabstand von 65cm, Geschosshöhe 3, Windlastzone 3 und Modulgröße 1762*1134*30 mm. Bei abweichenden Bedingungen bitte die Statik prüfen. Ggf. sind zusätzliche Komponenten erforderlich.

Produkteigenschaften:

K2 Endklemme Clamp EC 25-40 mm, schwarz eloxiert - 2004545:

Die schwarz eloxierte K2 Clamp EC Endklemme ermöglicht eine sichere und langlebige Fixierung von Solarmodulen mit Rahmenhöhen von 25 bis 40 mm. Dank der Kompatibilität mit zahlreichen Montagesystemen auf Dächern und Fassaden ist ein vielseitiger Einsatz gewährleistet, ausgenommen im K2 Dome 6 System. Die Klemme besteht aus Aluminium EN AW 6063 T66, Edelstahl A2 und Badamid B70.

K2 SingleRail Stockschraube M10x180 - Schrägdach Wellfaserzement - 2003272

Die SingleRail Stockschraube M10x180 ist speziell für die Montage auf Holzunterkonstruktionen unter Wellfaserzementdächern konzipiert. Mit ihrer robusten Faserzement-Dichtung und Materialien aus Edelstahl A2, Aluminium und EPDM bietet sie langfristige Stabilität und hervorragenden Schutz vor Korrosion.

K2 Endcap für SingleRail 36 - 1004767

Die K2 EndCap SingleRail 36 schützt zuverlässig die Enden der SingleRail-Montageschienen und sorgt für erhöhte Sicherheit und Langlebigkeit des Systems.

K2 BlackCover SingleRail 36 Set - Schrägdach Dachziegel - 2003523

Das BlackCover Set für die SingleRail 36 Schiene verleiht Photovoltaikanlagen ein harmonisches und professionelles Erscheinungsbild. Gleichzeitig schützt es die Montageschienen und trägt zur Stabilität der gesamten Konstruktion bei.

K2 SingleRail - 3,65m Aluprofil - 2004258

Das SingleRail Aluprofil mit einer Länge von 3,65 m überzeugt durch hohe Flexibilität und Stabilität. Gefertigt aus Aluminium EN AW-6063 T66, eignet es sich für eine sichere und dauerhafte Befestigung auf verschiedenen Dachtypen und ist statisch geprüft in K2 Base.

K2 Climber Set 36/50 - 2003145

Das Climber Set 36/50 von K2 sorgt für eine sichere Montage von Solarmodulen selbst unter schwierigen Bedingungen. Die korrosionsbeständigen Materialien garantieren eine langlebige und stabile Lösung für Photovoltaikanlagen.

K2 Mittelklemme Clamp MC 25-40 mm, schwarz eloxiert:

Diese Mittelklemme eignet sich optimal für die sichere Befestigung von gerahmten Solarmodulen im Bereich 25–40 mm Rahmenhöhe. Dank der Kompatibilität mit zahlreichen K2-Systemen wie SingleRail, MultiRail oder SolidRail ist sie auf Dächern und Fassaden flexibel einsetzbar, nicht jedoch für Dome 6. Die Kombination aus Aluminium EN AW 6063 T66, Edelstahl A2 und Thermoplast macht sie besonders robust und langlebig – ideal für ein dauerhaftes, dezent schwarzes Montageergebnis.

K2 Schienenverbinder SingleRail 36 Set - 2001976

Das Schienenverbinder SingleRail 36 Set ist die ideale Lösung zur sicheren Verbindung von zwei K2 SingleRail 36 Schienen. Es eignet sich für Flach- und Schrägdächer und ist kompatibel mit den Montagesystemen K2 SingleRail und K2 TiltUp Vento. Aus robustem Aluminium EN AW 6063 T66 und Edelstahl A2 gefertigt, garantiert es eine einfache Installation sowie eine langfristige Beständigkeit gegen Korrosion. Optimal für professionelle Montagesysteme in der Photovoltaik.
