Das K2 Systems Trapezblech Montageset bietet eine robuste Lösung für die vertikale Montage von PV-Modulen auf Trapezdächern.
Im Set enthalten sind alle Bauteile, die eine schnelle, einfache und sichere Installation ermöglichen. Mit Materialien wie Aluminium, Edelstahl und EPDM garantiert das System höchste Beständigkeit und Stabilität, selbst bei extremen Wetterbedingungen.
Ideal einsetzbar für Photovoltaik-Projekte im privaten und gewerblichen Umfeld.

Hinweis: Die Montage-Sets basieren auf die Geschosshöhe 3, Windlastzone 2 und Modulbreite von 1134 mm. Jedes Dach muss statisch geprüft werden! Zusätzliche Komponenten sind bei abweichenden Dach-Beschaffenheiten und Windlastzonen erforderlich. Erhältlich unter K2 Alle Produkte

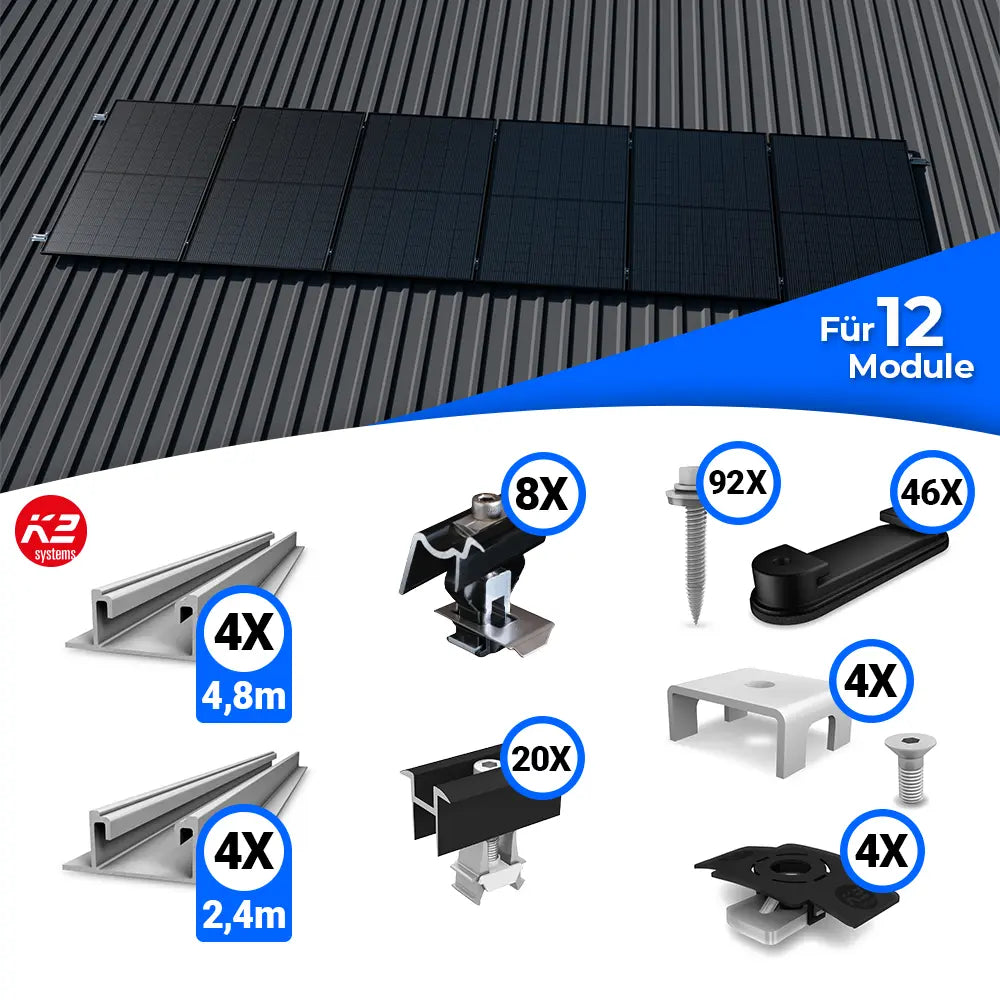

Lieferumfang:

46x K2 BasicClip - Schrägdach Trapezblech

92x K2 Systems - Gewindeformende Schraube mit Dichtscheibe 6x38

20x K2 Universal Mittelklemme 25-40 mm, schwarz eloxiert - 2004148

8x K2 Universal Endklemme OneEnd 30-42 mm, schwarz eloxiert

4x K2 BasicRail 4.8m - Schrägdach Trapezblech

4x K2 BasicRail 2.40m - Schrägdach Trapezblech

4x K2 BasicLock 22 Set - Schrägdach Trapezblech

4x K2 Schienenverbinder Set BasicRail - Schrägdach Trapezblech

Produkteigenschaften:

K2 BasicClip - Schrägdach Trapezblech - 1001164

Der BasicClip von K2 Systems ist für die gleitende Montage von Montageschienen auf Trapezblechdächern entwickelt. Er gleicht temperaturbedingte Längenänderungen zuverlässig aus und schützt so die Konstruktion vor Belastungen. Mit seiner 12-jährigen Garantie bietet er eine sichere und langlebige Lösung für Photovoltaikanlagen.

Gewindeformende Schraube mit Dichtscheibe 6x38

Die 6x38 mm gewindeformende Schraube mit Dichtscheibe ist speziell für Metallbleche ausgelegt. Sie gewährleistet eine dichte und stabile Verbindung, geeignet für Stahlbleche ab 0,4 mm sowie Aluminiumbleche mit 0,5 bis 1,25 mm Stärke. Mit bauaufsichtlicher Zulassung ausgestattet, erfüllt sie hohe Sicherheitsstandards und sorgt für eine verlässliche Befestigung.

K2 Universal Mittelklemme 25–40 mm, schwarz eloxiert – 2004148

Diese Mittelklemme in Schwarz eloxiert ist die ideale Lösung zur sicheren Befestigung von PV-Modulen mit 25–40 mm Rahmenhöhe. Sie überzeugt durch vielseitige Einsatzmöglichkeiten in Systemen wie BasicRail, GreenRoof Vento, SolidRail oder TiltUp Vento, ist jedoch nicht für Dome 6 geeignet. Durch die Kombination aus Aluminium EN AW 6063 T66, Edelstahl A2 und Badamid B70 bietet sie ein Maximum an Stabilität und Beständigkeit.

K2 Universal Endklemme OneEnd 30-42 mm, schwarz eloxiert - 2002589

Die Universal-Endklemme OneEnd in Schwarz erlaubt die einfache Montage von PV-Modulen mit Rahmenhöhen zwischen 30 und 42 mm. Ihre Klickfunktion sorgt für eine schnelle und sichere Befestigung. Sie ist nicht kompatibel mit Dome 6, FlatRail, SolidRail L/LS/XL und CrossRail 62/90. Gefertigt aus Aluminium EN AW 6063 T66/EN AW 6082 T6, A2 und POM überzeugt sie durch Stabilität und Langlebigkeit.

K2 BasicRail - Schrägdach Trapezblech

Die BasicRail ist eine Montageschiene, die für eine sichere Installation von PV-Modulen auf Trapezblechdächern entwickelt wurde. Sie eignet sich für kleine wie große Anlagen gleichermaßen und bietet eine stabile, flexible Grundlage für die Montage.

K2 BasicLock 22 Set - Schrägdach Trapezblech - 1003558

Das BasicLock 22 Set ist genau auf die BasicRail abgestimmt und enthält alle notwendigen Befestigungselemente. Es ermöglicht eine zügige Montage und sorgt für eine dauerhaft sichere Verbindung. Mit einer Garantie von 12 Jahren ist es eine besonders verlässliche Lösung.

K2 Schienenverbinder Set BasicRail - Schrägdach Trapezblech - 1003571

Das Schienenverbinder Set BasicRail wurde speziell für die BasicRail entwickelt und stellt eine stabile Verbindung mehrerer Schienen sicher. Es erfüllt höchste Qualitätsstandards und gewährleistet eine langlebige, sichere Montage.
