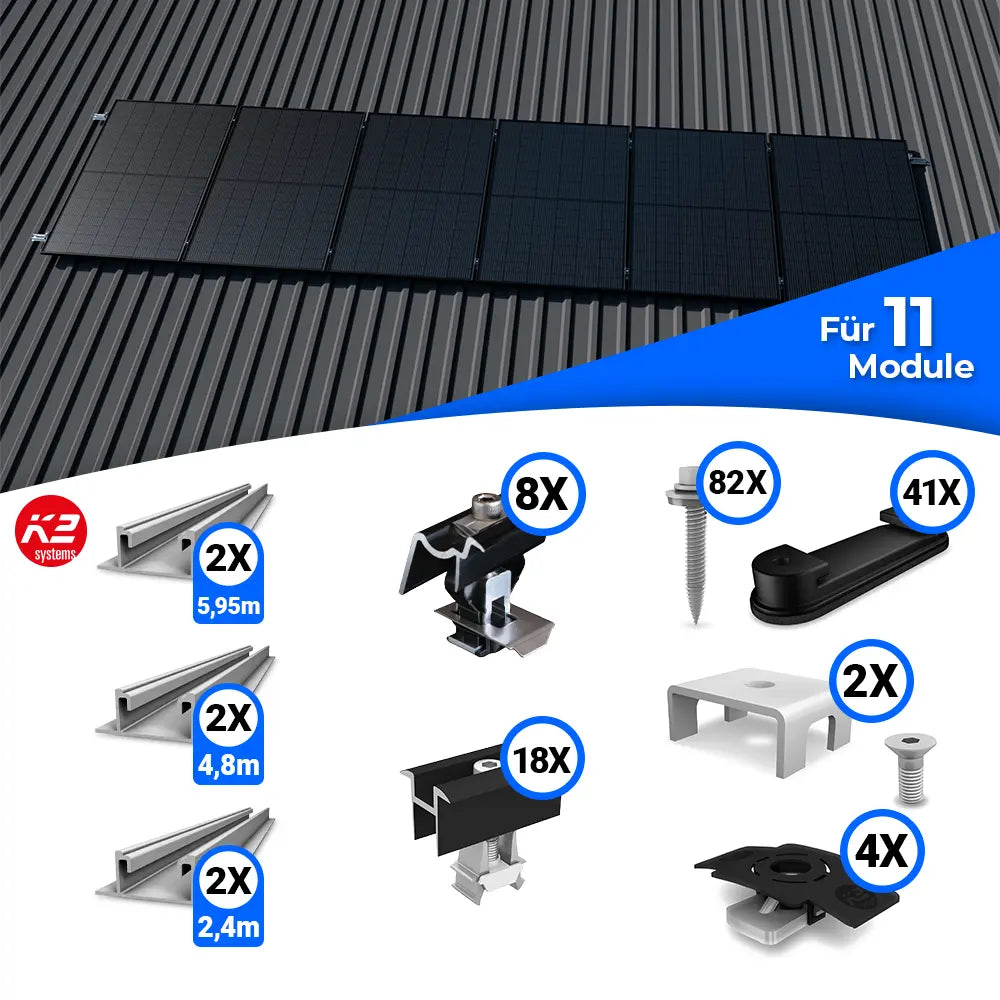

K2 Systems Trapezblech Montageset für 11 Module

Das K2 Systems Trapezblech Montageset gewährleistet eine sichere und dauerhafte Befestigung von PV-Modulen in vertikaler Ausrichtung auf Trapezdächern.
Alle erforderlichen Komponenten für eine schnelle und einfache Installation sind im Lieferumfang enthalten. Durch die Verwendung von Aluminium, Edelstahl und EPDM überzeugt das System mit hoher Stabilität und langer Lebensdauer unter sämtlichen Witterungsbedingungen.
Optimal einsetzbar für Photovoltaik-Anlagen im privaten wie auch im gewerblichen Bereich.

Hinweis: Die Montage-Sets basieren auf die Geschosshöhe 3, Windlastzone 2 und Modulbreite von 1134 mm. Jedes Dach muss statisch geprüft werden! Zusätzliche Komponenten sind bei abweichenden Dach-Beschaffenheiten und Windlastzonen erforderlich. Erhältlich unter K2 Alle Produkte

Lieferumfang:

41x K2 BasicClip - Schrägdach Trapezblech

82x Gewindeformende Schraube mit Dichtscheibe 6x38

18x K2 Mittelklemme Clamp MC 25-40 mm, schwarz eloxiert - 2004540

8x K2 Endklemme Clamp EC 25-40 mm, schwarz eloxiert - 2004545

2x K2 BasicRail 5.95 m - Schrägdach Trapezblech

2x K2 BasicRail 4.8m - Schrägdach Trapezblech

2x K2 BasicRail 2.40m - Schrägdach Trapezblech

4x K2 BasicLock 22 Set - Schrägdach Trapezblech

2x K2 Schienenverbinder Set BasicRail - Schrägdach Trapezblech

Produkteigenschaften:

K2 BasicClip - Schrägdach Trapezblech - 1001164

Der BasicClip von K2 Systems ist eine clevere Lösung für die gleitende Montage von Schienen auf Trapezblechdächern. Er sorgt dafür, dass sich Längenausdehnungen durch Temperaturänderungen ausgleichen können und verhindert dadurch Materialspannungen. Mit seiner 12-jährigen Garantie bietet er eine zuverlässige und langlebige Befestigung für Photovoltaikanlagen.

Gewindeformende Schraube mit Dichtscheibe 6x38

Die 6x38 mm gewindeformende Schraube mit Dichtscheibe wurde speziell für die sichere Befestigung auf Metallblechen entwickelt. Sie eignet sich für Stahlbleche ab 0,4 mm sowie Aluminiumbleche mit Dicken von 0,5 bis 1,25 mm. Dank ihrer bauaufsichtlichen Zulassung erfüllt sie hohe Sicherheitsanforderungen und sorgt für eine stabile, dichte Verbindung.

K2 Mittelklemme Clamp MC 25-40 mm, schwarz eloxiert:

Diese Mittelklemme eignet sich optimal für die sichere Befestigung von gerahmten Solarmodulen im Bereich 25–40 mm Rahmenhöhe. Dank der Kompatibilität mit zahlreichen K2-Systemen wie SingleRail, MultiRail oder SolidRail ist sie auf Dächern und Fassaden flexibel einsetzbar, nicht jedoch für Dome 6. Die Kombination aus Aluminium EN AW 6063 T66, Edelstahl A2 und Thermoplast macht sie besonders robust und langlebig – ideal für ein dauerhaftes, dezent schwarzes Montageergebnis.

K2 Endklemme Clamp EC 25-40 mm, schwarz eloxiert - 2004545:

Die schwarz eloxierte K2 Clamp EC Endklemme ermöglicht eine sichere und langlebige Fixierung von Solarmodulen mit Rahmenhöhen von 25 bis 40 mm. Dank der Kompatibilität mit zahlreichen Montagesystemen auf Dächern und Fassaden ist ein vielseitiger Einsatz gewährleistet, ausgenommen im K2 Dome 6 System. Die Klemme besteht aus Aluminium EN AW 6063 T66, Edelstahl A2 und Badamid B70.

K2 BasicRail - Schrägdach Trapezblech

Die BasicRail ist eine stabile Montageschiene, die eigens für den Einsatz auf Trapezblechdächern entwickelt wurde. Sie bietet eine zuverlässige Basis für die Installation von PV-Modulen – sowohl bei kleinen als auch bei größeren Anlagen – und überzeugt durch ihre Vielseitigkeit.

K2 BasicLock 22 Set - Schrägdach Trapezblech - 1003558

Das BasicLock 22 Set ist optimal auf die BasicRail abgestimmt und beinhaltet sämtliche notwendigen Befestigungselemente. Es sorgt für eine schnelle und sichere Montage. Mit einer 12-jährigen Garantie gewährleistet es eine besonders verlässliche und langlebige Lösung.

K2 Schienenverbinder Set BasicRail - Schrägdach Trapezblech - 1003571

Das Schienenverbinder Set BasicRail von K2 Systems ermöglicht die feste und dauerhafte Verbindung mehrerer Schienen. Speziell für die BasicRail konzipiert, erfüllt es höchste Qualitätsstandards und sorgt für eine sichere, langlebige Montagekonstruktion.
