K2 Systems Quermontage Schrägdach Montageset für 6 Module

Das K2 Systems Quermontage Schrägdach Montageset bietet eine zuverlässige Lösung zur Installation der PV-Module in Quermontage auf Schrägdächern.
Mit robusten Dachhaken, langlebigen Aluminiumprofilen und schwarzen Modulklemmen sorgt das Set für eine stabile und optisch ansprechende Befestigung. Geeignet für Schrägdächer mit Ziegel/Pfanneneindeckung, ermöglicht es eine einfache und sichere Montage deiner Photovoltaikanlage.
Die Modulreihe lässt sich durch K2-SingleRail-Komponenten wie Dachhaken, Schienen, Schienenverbinder und Mittelklemmen erweitern.

Hinweis: Die Montage-Sets basieren auf die Geschosshöhe 3, Windlastzone 2 und Modullänge von 1762 mm. Sie sind nicht kompatibel mit großformatigen Modulen, wie z. B. dem Jolywood 500W. Jedes Dach muss statisch geprüft werden! Zusätzliche Komponenten sind bei abweichenden Dach-Beschaffenheiten und Windlastzonen erforderlich. Erhältlich unter K2 Alle Produkte

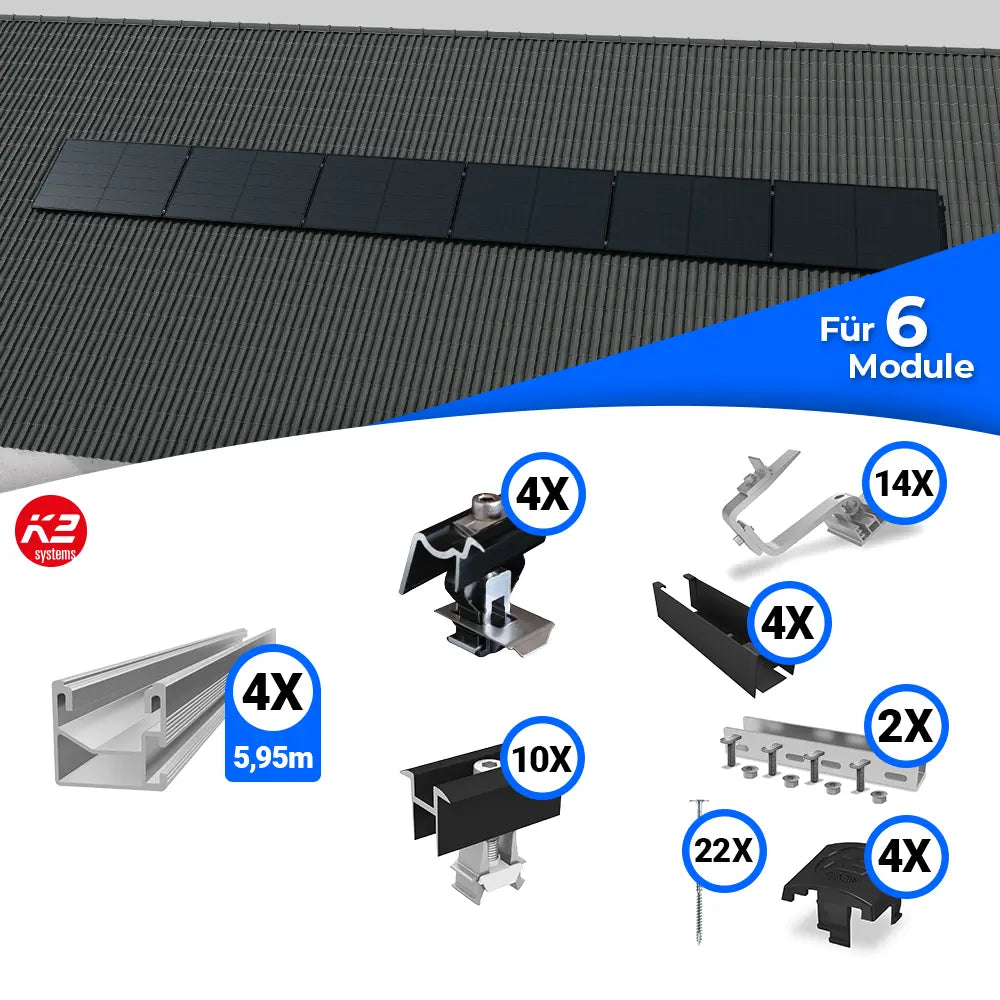

Lieferumfang:

4x K2 SingleRail 36 End Cap / Endkappe

2x K2 Schienenverbinder SingleRail 36 Set

4x K2 OneEnd Endklemme 30–42 mm schwarz

10x K2 Universal Mittelklemme 25-40 mm, schwarz eloxiert

14x K2 Dachhaken SingleHook 4S

4x K2 BlackCover SingleRail 36

28x HSPT Tellerkopfschraube A2 TX40 8,0×100 Edelstahl

4x K2 SingleRail 36 - 595cm - Montageschiene

Produkteigenschaften:

K2 Dachhaken SingleHook 4S - 2003144

Der K2 Dachhaken SingleHook 4S punktet mit seiner flexibel anpassbaren Grundplatte, die in drei Höhenstufen (40, 47, 54 mm) eingestellt werden kann. Der Bügel lässt sich zudem um 30 mm verstellen, was einen gesamten Einstellbereich von 120,5 mm bis 165,1 mm ermöglicht. Mit einer Eignung für Sparrenbreiten ab 48 mm (oder ab 36 mm bei Verwendung einer M6-Holzbauschraube) bietet er eine sichere Montageoption für K2 SingleRail- und CrossRail-Schienen. Vormontierte Komponenten wie Climber 36/50 und Zylinderkopfschrauben erleichtern die Installation erheblich. Aus Aluminium EN AW-6063 T66 und Edelstahl A2 gefertigt, überzeugt der Dachhaken durch seine hohe Stabilität und lange Lebensdauer.

K2 Endcap für SingleRail 36 - 1004767

Die K2 Endcap SingleRail 36 sorgt für einen optimalen Schutz der Montageschienenenden und verleiht Deiner Photovoltaikanlage ein professionelles Erscheinungsbild.

K2 SingleRail 36 - 5,95m Aluprofil - 2004260

Die K2 SingleRail 36 Montageschiene mit einer Länge von 5,95 m bietet eine robuste und vielseitige Befestigungslösung. Ihre Abmessungen von 36 mm Höhe und 39,4 mm Breite machen sie ideal für den Einsatz auf Flach- und Schrägdächern. Die statische Prüfung in K2 Base gewährleistet die Kompatibilität mit Systemen wie K2 GreenRoof Vento, K2 MultiAngle, K2 TiltUp Vento und K2 Universal KL-Clamp. Das Aluminium EN AW 6063-T66 mit blanker Oberfläche bietet eine langlebige und ansprechende Lösung für Photovoltaikanlagen.

K2 Universal Endklemme OneEnd 30-42 mm, schwarz eloxiert - 2002589

Die schwarze, eloxierte K2 Universal-Endklemme OneEnd ist die ideale Lösung für die Befestigung von Solarmodulen mit Rahmenhöhen von 30 bis 42 mm. Durch ihre praktische Klickfunktion gestaltet sich die Montage schnell und einfach. Auch wenn sie nicht mit allen K2 Schienensystemen kompatibel ist, überzeugt sie durch die hochwertige Verarbeitung aus Aluminium EN AW-6063 T66/EN AW-6082 T6, Edelstahl A2 und POM, die eine hohe Stabilität und Langlebigkeit garantiert.

K2 Universal Mittelklemme 25–40 mm, schwarz eloxiert – 2004148

Die Mittelklemme eignet sich für den vielseitigen Einsatz auf Flach- und Schrägdächern. Sie fixiert PV-Module mit 25–40 mm Rahmenhöhe dauerhaft und ist mit Systemen wie MultiRail, GreenRoof Vento oder TiltUp Vento kompatibel. Aluminium, Edelstahl und Badamid sichern Stabilität und lange Lebensdauer.

K2 Schienenverbinder SingleRail 36 Set - 2001976

Das K2 Schienenverbinder SingleRail 36 Set dient zur sicheren und stabilen Verbindung von zwei SingleRail 36 Schienen. Es eignet sich für Flach- und Schrägdachsysteme und wird mit hochwertigem Befestigungsmaterial geliefert. Gefertigt aus Aluminium EN AW-6063 T66 und Edelstahl A2, bietet das Set eine langlebige und zuverlässige Lösung für die Photovoltaikmontage.

HSPT TK A2 TX40 Tellerkopfschraube 8,0x100 - Edelstahl

Die HSPT TK A2 TX40 Tellerkopfschraube 8,0x100 ist eine hochwertige Edelstahl-Schraube, ideal für den Einsatz im Holzbau und bei der Befestigung von Spanplatten. Diese robuste Holzbauschraube bietet eine zuverlässige Verbindung dank ihres speziellen Tellerkopfes und der praktischen Torx 40 Antriebsart.
