K2 Systems Quermontage Schrägdach Montageset für 5 Module

Das K2 Systems Quermontage Schrägdach Montageset bietet eine zuverlässige und langlebige Lösung zur Montage von PV-Modulen in Querausrichtung auf Schrägdächern. Ausgestattet mit robusten Dachhaken, hochwertigen Aluminiumprofilen und schwarzen Modulklemmen gewährleistet es eine stabile, sichere und optisch harmonische Befestigung.
Geeignet für Schrägdächer mit Ziegel- oder Pfanneneindeckung ermöglicht das Set eine unkomplizierte Montage der Photovoltaikanlage. Die Modulreihen können bei Bedarf mit K2-SingleRail-Komponenten wie Dachhaken, Schienen, Schienenverbindern und Mittelklemmen flexibel erweitert werden.

Hinweis: Die Montage-Sets basieren auf die Geschosshöhe 3, Windlastzone 2 und Modullänge von 1762 mm. Sie sind nicht kompatibel mit großformatigen Modulen, wie z. B. dem Jolywood 500W. Jedes Dach muss statisch geprüft werden! Zusätzliche Komponenten sind bei abweichenden Dach-Beschaffenheiten und Windlastzonen erforderlich. Erhältlich unter K2 Alle Produkte

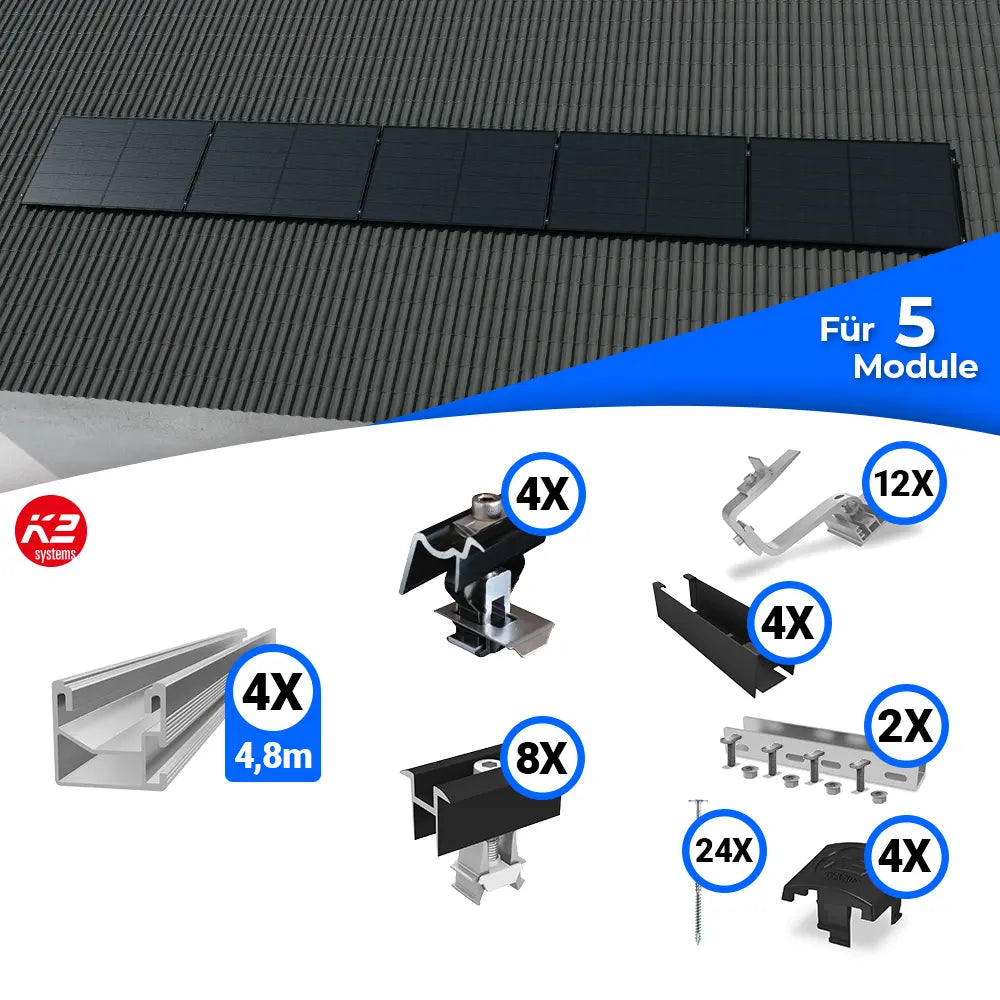

Lieferumfang:

4x K2 SingleRail 36 End Cap / Endkappe

2x K2 Schienenverbinder SingleRail 36/50 - 2003605

4x K2 Endklemme Clamp EC 25-40 mm, schwarz eloxiert - 2004545

8x K2 Mittelklemme Clamp MC 25-40 mm, schwarz eloxiert - 2004540

12x K2 Dachhaken SingleHook 4S

4x K2 BlackCover SingleRail 36

24x HSPT Tellerkopfschraube A2 TX40 8,0×100 Edelstahl

4x K2 SingleRail 36 - 480cm - Montageschiene

Produkteigenschaften:

K2 Dachhaken SingleHook 4S - 2003144

Der K2 Dachhaken SingleHook 4S zeichnet sich durch eine flexibel verstellbare Grundplatte aus, die in drei Höhenstufen (40, 47, 54 mm) angepasst werden kann. Der Bügel ermöglicht zusätzlich eine Verstellung um 30 mm, was einen Gesamtanpassungsbereich von 120,5 mm bis 165,1 mm bietet. Geeignet für Sparren ab einer Breite von 48 mm (bzw. ab 36 mm bei Verwendung einer M6-Holzbauschraube) gewährleistet der Dachhaken eine zuverlässige Befestigung mit den K2 SingleRail- und CrossRail-Schienen. Vorgefertigte Komponenten wie Climber 36/50 und Zylinderkopfschrauben erleichtern die Montage erheblich. Hergestellt aus Aluminium EN AW-6063 T66 und Edelstahl A2, überzeugt das Produkt durch Robustheit und Langlebigkeit.

K2 Endcap für SingleRail 36 - 1004767

Die K2 Endcap SingleRail 36 bietet einen effektiven Schutz für die Schienenenden und sorgt gleichzeitig für ein aufgeräumtes und professionelles Erscheinungsbild der PV-Anlage.

K2 SingleRail 36 – Aluprofil

Das K2 SingleRail 36 Aluprofil bietet eine stabile und langlebige Lösung für die Montage von Photovoltaikmodulen. Gefertigt aus hochwertigem Aluminium, ist es korrosionsbeständig und für verschiedene Dachtypen geeignet. Die einfache Handhabung und präzise Verarbeitung sorgen für eine schnelle und sichere Installation.

K2 Endklemme Clamp EC 25-40 mm, schwarz eloxiert - 2004545:

Die schwarz eloxierte K2 Clamp EC Endklemme ermöglicht eine sichere und langlebige Fixierung von Solarmodulen mit Rahmenhöhen von 25 bis 40 mm. Dank der Kompatibilität mit zahlreichen Montagesystemen auf Dächern und Fassaden ist ein vielseitiger Einsatz gewährleistet, ausgenommen im K2 Dome 6 System. Die Klemme besteht aus Aluminium EN AW 6063 T66, Edelstahl A2 und Badamid B70.

K2 Mittelklemme Clamp MC 25-40 mm, schwarz eloxiert:

Diese Mittelklemme eignet sich optimal für die sichere Befestigung von gerahmten Solarmodulen im Bereich 25–40 mm Rahmenhöhe. Dank der Kompatibilität mit zahlreichen K2-Systemen wie SingleRail, MultiRail oder SolidRail ist sie auf Dächern und Fassaden flexibel einsetzbar, nicht jedoch für Dome 6. Die Kombination aus Aluminium EN AW 6063 T66, Edelstahl A2 und Thermoplast macht sie besonders robust und langlebig – ideal für ein dauerhaftes, dezent schwarzes Montageergebnis.

K2 Schienenverbinder SingleRail 36 Set - 2001976

Das K2 Schienenverbinder SingleRail 36 Set ermöglicht eine stabile und sichere Verbindung von zwei SingleRail 36 Schienen. Das mitgelieferte Befestigungsmaterial ist sowohl für Flach- als auch Schrägdächer geeignet. Die Komponenten aus Aluminium EN AW-6063 T66 und Edelstahl A2 garantieren Langlebigkeit und Zuverlässigkeit, wodurch das Set eine ideale Lösung für die Montage von Photovoltaikanlagen darstellt.

HSPT TK A2 TX40 Tellerkopfschraube 8,0x100 - Edelstahl

Die HSPT TK A2 TX40 Tellerkopfschraube 8,0x100 ist eine hochwertige Edelstahl-Schraube, ideal für den Einsatz im Holzbau und bei der Befestigung von Spanplatten. Diese robuste Holzbauschraube bietet eine zuverlässige Verbindung dank ihres speziellen Tellerkopfes und der praktischen Torx 40 Antriebsart.
