Das K2 Systems Schrägdach Montageset bietet eine robuste und effiziente Lösung für die vertikale Montage von PV-Modulen auf Schrägdächern.
Mit strapazierfähigen Dachhaken, langlebigen Aluminiumprofilen und schwarzen Modulklemmen sorgt es für eine sichere Befestigung und ein harmonisches Gesamtbild. Geeignet für Schrägdächer mit Ziegel- oder Pfanneneindeckung, ermöglicht das Set eine unkomplizierte und verlässliche Installation deiner Photovoltaikanlage.
Bei Bedarf kann die Modulreihe mit K2-SingleRail-Komponenten wie Dachhaken, Schienen, Schienenverbindern und Mittelklemmen individuell erweitert werden.

Hinweis: Die Montage-Sets basieren auf die Geschosshöhe 3, Windlastzone 2 und Modulbreite von 1134 mm. Jedes Dach muss statisch geprüft werden! Zusätzliche Komponenten sind bei abweichenden Dach-Beschaffenheiten und Windlastzonen erforderlich. Erhältlich unter K2 Alle Produkte( https://solarhandel24.de/collections/k2 )

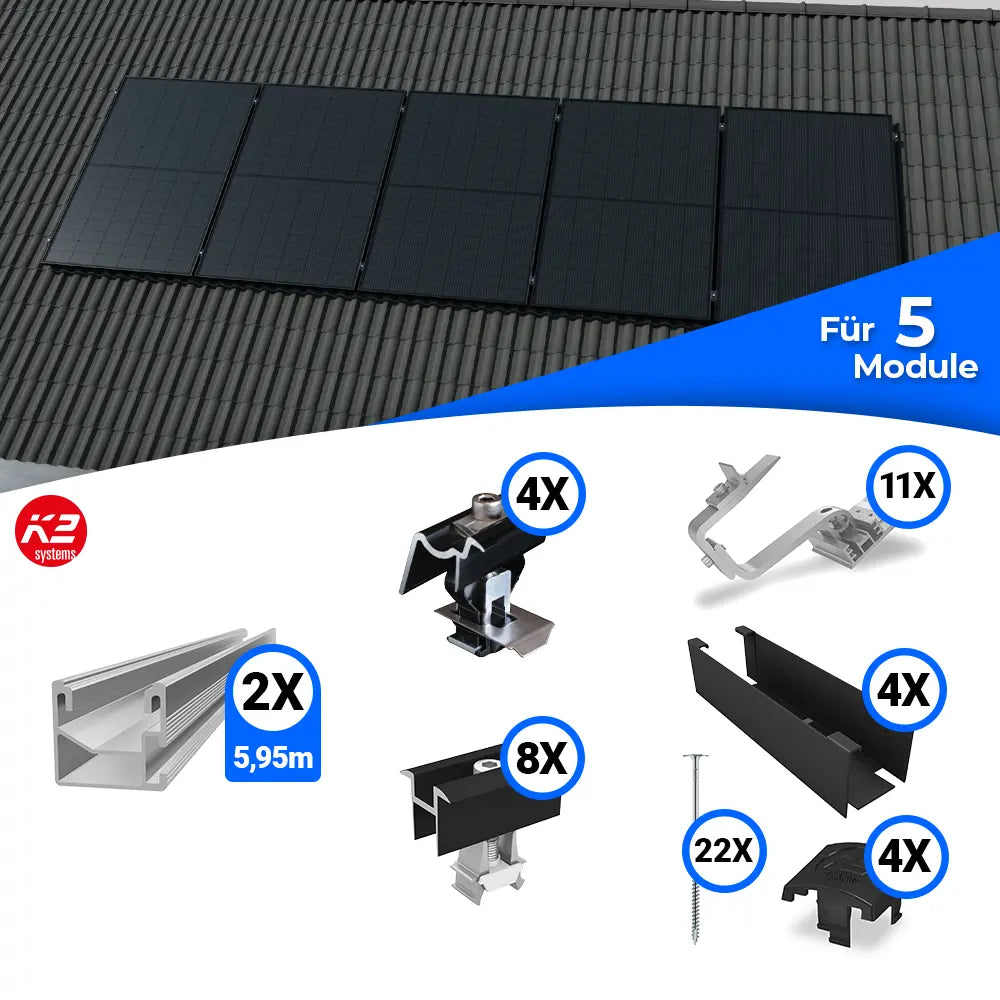

Lieferumfang:

2x K2 SingleRail 36 - 595cm - Montageschiene

8x K2 Universal Mittelklemme 25-40 mm, schwarz eloxiert

4x K2 OneEnd Endklemme 30-42mm schwarz

4x K2 SingleRail 36 End Cap / Endkappe

4x K2 BlackCover SingleRail 36

11x K2 Dachhaken SingleHook 4S

22x Eurotec HSPT TK A2 TX40 8,0x100 Edelstahl

Produkteigenschaften:

K2 SingleRail 36 Montageschiene:

Das K2 SingleRail - 5,95 m Aluprofil ist die perfekte Montageschiene für PV-Anlagen mit seitlicher Befestigung. Hergestellt aus robustem Aluminium EN AW-6063 T66, gewährleistet sie hohe Stabilität und Langlebigkeit. Der statische Nachweis erfolgt über K2 Base, was die Schiene vielseitig für unterschiedliche Dachbefestigungen einsetzbar macht. Ideal für flexible und sichere Montage bei professionellen Solaranlagen.

K2 Universal Mittelklemme 25–40 mm, schwarz eloxiert:

Diese Mittelklemme eignet sich optimal für die stabile Fixierung von PV-Modulen im Bereich 25–40 mm Rahmenhöhe. Dank der Kompatibilität mit verschiedenen K2-Systemen wie GreenRoof Vento, MultiAngle oder SolidRail ist sie flexibel einsetzbar, nicht jedoch für Dome 6. Die Kombination aus Aluminium EN AW 6063 T66, Edelstahl A2 und Badamid B70 macht sie besonders robust und langlebig – ideal für dauerhafte Montagen im Außenbereich.

K2 OneEnd Endklemme 30-42mm schwarz:

Die eloxierte, schwarze Universal-Endklemme ermöglicht eine schnelle und zuverlässige Befestigung von Solarmodulen mit Rahmenhöhen von 30 bis 42 mm. Dank der praktischen Klickfunktion ist eine einfache Montage gewährleistet. Die Klemme besteht aus Aluminium EN AW 6063 T66/EN AW 6082 T6, A2 und POM.

K2 SingleRail 36 End Cap / Endkappe:

Die Endkappe K2 SingleRail 36 bietet einen zuverlässigen Schutz für die Enden der Montageschienen im SingleRail-System.

K2 Dachhaken SingleHook 4S:

Der Dachhaken bietet dreifache Höhenverstellung an der Grundplatte (40, 47, 54 mm) sowie 30 mm zusätzliche Anpassungsmöglichkeiten am Bügel. Die Gesamt-Höhenverstellbarkeit reicht von 120,5 mm bis 165,1 mm. Der Dachhaken wird mit einem vorinstallierten Climber 36/50 und einer Zylinderkopfschraube geliefert. Er ist speziell für die sichere Befestigung der K2 SingleRail- und CrossRail-Schienen konzipiert. Aus Aluminium EN AW-6063 T66 und Edelstahl A2 gefertigt, bietet er hohe Stabilität und Langlebigkeit.

Eurotec HSPT TK A2 TX40 8,0x100 Edelstahl:

Die Eurotec HSPT TK A2 TX40 Tellerkopfschraube 8,0x100 ist eine hochwertige Edelstahlschraube, ideal für den Holzbau und die Befestigung von Spanplatten. Mit ihrem speziellen Tellerkopf und dem Torx 40 Antrieb gewährleistet sie eine stabile und sichere Verbindung.

K2 BlackCover SingleRail 36 Set:

Das K2 BlackCover SingleRail 36 Set verdeckt die Montageschienen des SingleRail Systems elegant und sorgt für ein einheitliches Erscheinungsbild der PV-Anlage, mit zusätzlichem Schutz für die Schienen.
