Buderus Logaplus M WLW186i-5 AR TP70 - Wärmepumpe 5 kW, inkl. MX400

Lieferumfang

• 1x Inneneinheit: WLW186i-12 TP70

• 1x Außeneinheit: WLW-5 MB AR
• Bestandteile: Primärkreispumpe; Umschaltventil Heizung/Warmwasser;
• Elektrischer Zuheizer 9 kW

• LAN- und Funkmodul MX400

• Schlamm-/Magnetitabscheider mit Filtersieb Rp1


Hinweis: Montage, Installation und Inbetriebnahme sind ausschließlich durch qualifizierte Fachbetriebe zulässig. Nur so bleiben Garantie- und Förderansprüche erhalten.

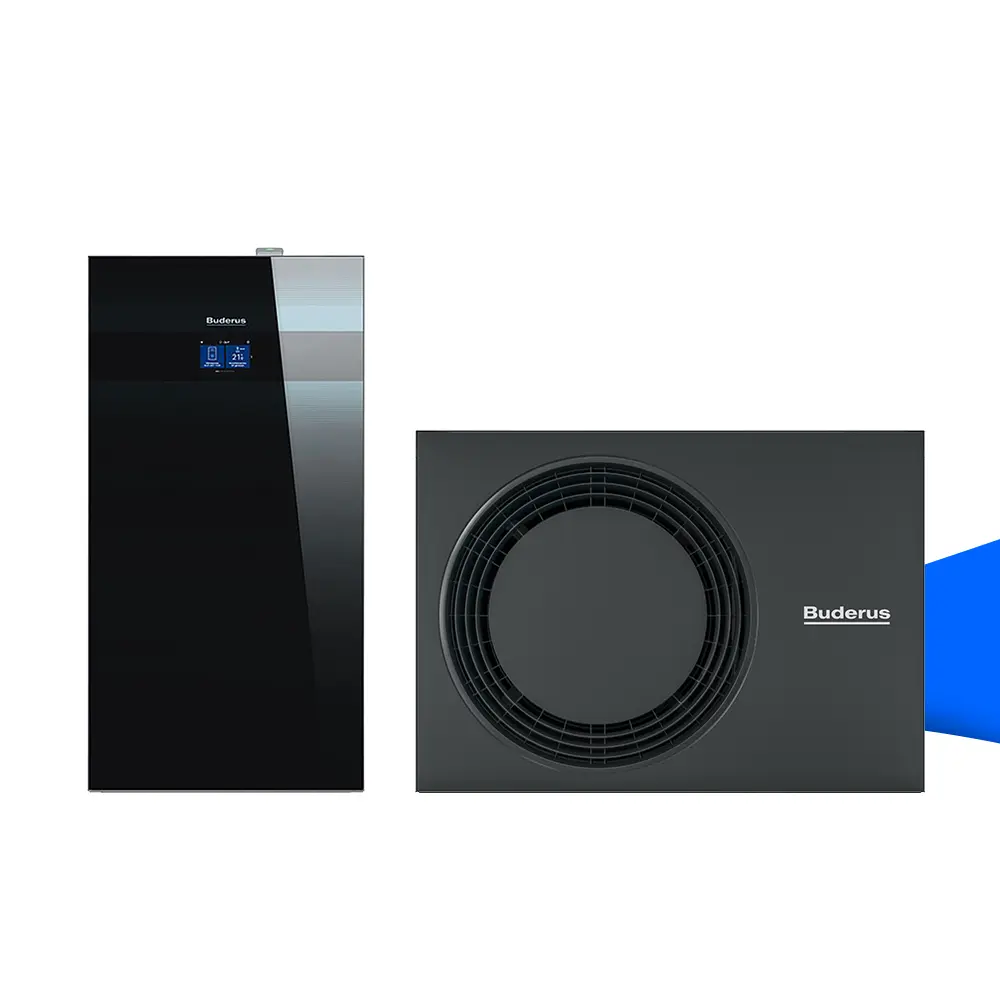

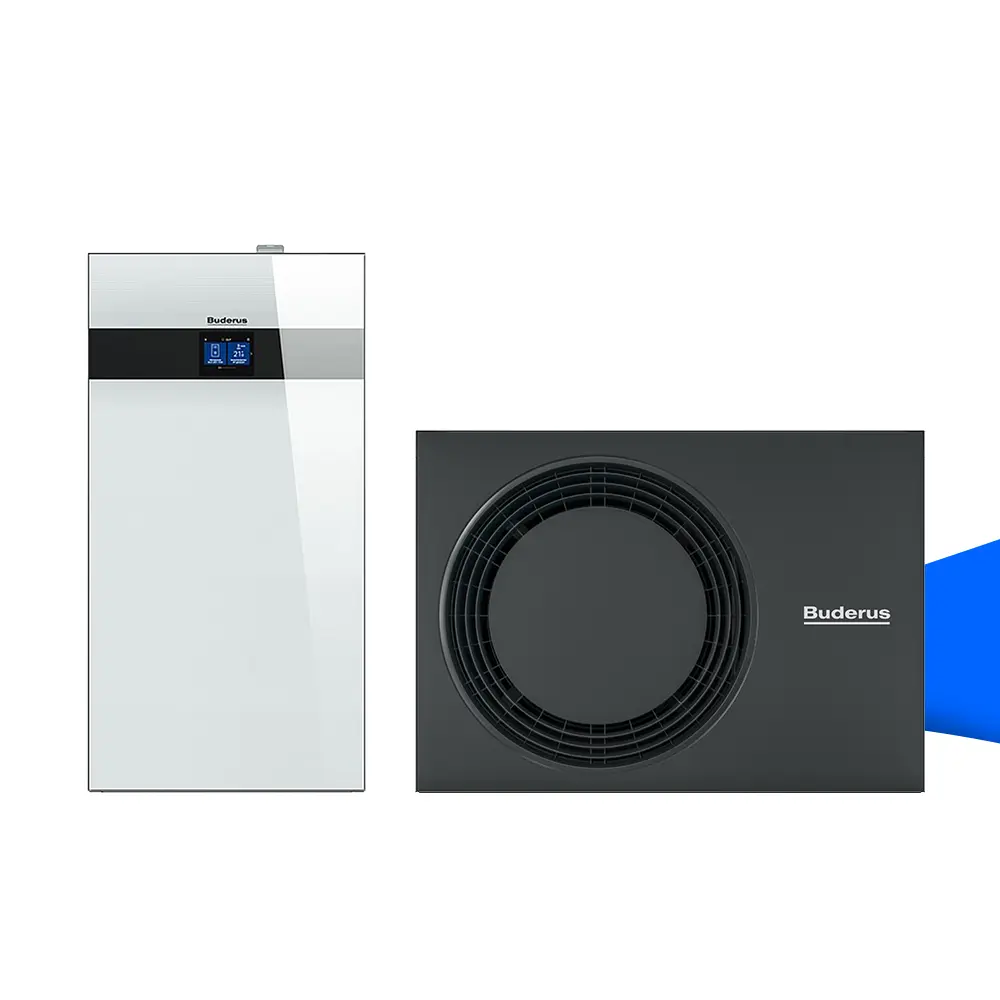

Die Buderus Logaplus M WLW186i-5 AR TP70 WLW186i-12 TP70 ist eine moderne Luft-Wasser-Wärmepumpenlösung für die effiziente Beheizung von Wohngebäuden und die Warmwasserbereitung. Das System kombiniert die invertergeregelte Außeneinheit mit der Inneneinheit WLW186i-12 TP70, die bereits über einen integrierten Pufferspeicher verfügt.

Die Wärmepumpe nutzt Energie aus der Außenluft für Heizung und Warmwasserbereitung. Durch die variable Leistungsregelung wird die Leistung automatisch an den aktuellen Bedarf angepasst. Das Buderus-Datenblatt weist für die WLW186i-5 AR TP70 eine Energieeffizienzklasse A++ bzw. A+++ bei Niedertemperaturanwendung aus.

Effiziente Heizleistung mit bedarfsgerechter Invertersteuerung

Die Außeneinheit verfügt über eine Invertersteuerung. Dabei wird die Kompressordrehzahl automatisch variiert, sodass die Wärmepumpe genau die jeweils benötigte Energiemenge bereitstellt. Auch das Gebläse arbeitet drehzahlgeregelt und passt seine Leistung bedarfsgerecht an. Dies unterstützt einen möglichst niedrigen Energieverbrauch.

Für durchschnittliche Klimaverhältnisse weist das Datenblatt eine Nennwärmeleistung von 6 kW aus. Bei −7 °C Außentemperatur beträgt die ausgewiesene Heizleistung unter den angegebenen Teillastbedingungen 5,5 kW.

Die Leistungszahlen (COP) verdeutlichen die Effizienz bei unterschiedlichen Außentemperaturen:

• COP 2,11 bei −7 °C
• COP 3,39 bei +2 °C
• COP 4,84 bei +7 °C
• COP 5,83 bei +12 °C

Die Werte beziehen sich auf die im Buderus-Datenblatt angegebenen Teillastbedingungen bei 20 °C Raumlufttemperatur.

Leiser Betrieb

Die drehzahlgeregelte Arbeitsweise von Kompressor und Gebläse sorgt nicht nur für eine bedarfsgerechte Leistungsbereitstellung, sondern beeinflusst auch die Geräuschentwicklung: Bei geringerem Leistungsbedarf können die Komponenten mit niedrigeren Drehzahlen arbeiten.

Für die WLW186i-5 AR TP70 weist das Datenblatt einen Schallleistungspegel der Außeneinheit von 42 dB aus.

Heizen, Warmwasser und aktiv Kühlen

Das Wärmepumpensystem ist für Heizung und Warmwasserbereitung ausgelegt und bietet darüber hinaus eine Kühlfunktion. Über die Regelung lässt sich die Kühlung ein- und ausschalten oder über ein Zeitprogramm automatisch betreiben.

Für die Warmwasserbereitung wird ein Trinkwasserspeicher in das System eingebunden. Sobald Warmwasser angefordert wird, schaltet die Regelung auf Warmwasservorrang und unterbricht während der Speicherladung den Heizbetrieb.

Damit übernimmt das System mehrere zentrale Aufgaben der Gebäudetechnik und kann bei entsprechend ausgelegter Anlage sowohl im Winter zum Heizen als auch im Sommer zur Gebäudekühlung eingesetzt werden.

Inneneinheit WLW186i-12 TP70 mit integriertem Pufferspeicher

Ein wesentlicher Unterschied zur wandhängenden E-Ausführung ist die WLW186i-12 TP70 Inneneinheit mit integriertem Pufferspeicher. Die Inneneinheit verteilt die von der Außeneinheit bereitgestellte Wärme an die Heizungsanlage und den angeschlossenen Warmwasserspeicher.

Die integrierte Zirkulationspumpe ist drehzahlgeregelt und reduziert ihre Drehzahl bei geringem Bedarf automatisch. Dadurch kann der Energieverbrauch der Pumpentechnik reduziert werden.

Der Wechsel zwischen Heizung und Warmwasser erfolgt über ein internes 3-Wege-Ventil. Zusätzlich ist ein elektrischer Zuheizer in die Inneneinheit integriert. Reicht die von der Wärmepumpe bereitgestellte Heizleistung bei niedrigen Außentemperaturen nicht vollständig aus, kann der Zuheizer bedarfsgerecht unterstützen und wird anschließend automatisch wieder abgeschaltet.

Komfortable Bedienung und Anlagenüberwachung

Über das Bedienfeld der Inneneinheit lassen sich die wesentlichen Funktionen der Wärmepumpenanlage komfortabel einstellen und überwachen.

Die Anlagenübersicht stellt unter anderem folgende Informationen dar:

• Wärmepumpenstatus
• Außenlufttemperatur
• Vorlauftemperatur
• Rücklauftemperatur
• Warmwassertemperatur
• WLAN-, Funk- und Internetverbindungsstatus

Für die Warmwasserbereitung stehen unter anderem die Betriebsarten Eco+, Eco und Komfort sowie Zeitprogramme zur Verfügung. Auch Funktionen wie thermische Desinfektion und die Steuerung einer Warmwasser-Zirkulationspumpe sind in der Regelung vorgesehen.

PV-Integration und EEBUS

Die Buderus Wärmepumpe ist EEBUS-kompatibel und kann dadurch in geeignete Energiemanagementsysteme eingebunden werden.

Auch die Nutzung von Photovoltaikstrom wird von der Regelung unterstützt. Ist überschüssige Energie aus einer PV-Anlage verfügbar, kann diese beispielsweise für eine Erhöhung der gewünschten Temperatur im Heizbetrieb oder für einen erhöhten Warmwasserkomfort verwendet werden.

Damit eignet sich das System für moderne Energiekonzepte, bei denen ein möglichst großer Anteil des selbst erzeugten Solarstroms direkt im Gebäude genutzt werden soll.

Natürliches Kältemittel R290

Die Wärmepumpe arbeitet mit dem Kältemittel R290 (Propan).

Aufgrund des verwendeten Kältemittels sind bei der Planung und Aufstellung der Außeneinheit die vom Hersteller vorgegebenen Schutzbereiche einzuhalten. Bei freistehender, bodenstehender Aufstellung nennt die Anleitung beispielsweise Schutzbereiche von 1.000 mm; bei einer Aufstellung in einer Ecke gelten teilweise größere Abstände.

Energieeffizienz

Das System erreicht laut Buderus-Datenblatt folgende Effizienzwerte:

• Energieeffizienzklasse Heizung: A++
• Energieeffizienzklasse bei Niedertemperaturanwendung: A+++
• Nennwärmeleistung bei durchschnittlichem Klima: 6 kW
• Jahreszeitbedingte Raumheizungs-Energieeffizienz: 136 %
• Jahreszeitbedingte Raumheizungs-Energieeffizienz bei Niedertemperaturanwendung: 179 %
• Schallleistungspegel Außeneinheit: 42 dB

Der tatsächliche Energieverbrauch im Betrieb hängt unter anderem von der Installation und Ausführung der Heizungsanlage, dem Nutzerverhalten, den saisonalen Umweltbedingungen und den eingesetzten Systemkomponenten ab.

Produktvorteile auf einen Blick

• Moderne Luft-Wasser-Wärmepumpe für Heizung und Warmwasser
• Aktive Kühlung bei entsprechend ausgelegtem Heizsystem
• A++ / A+++ Energieeffizienzklasse
• 6 kW Nennwärmeleistung bei durchschnittlichen Klimaverhältnissen
• Variable Invertersteuerung für bedarfsgerechten Betrieb
• Drehzahlgeregelter Kompressor und Ventilator
• Nur 42 dB Schallleistungspegel außen laut Datenblatt
• Inneneinheit WLW186i-12 TP70 mit integriertem Pufferspeicher
• Drehzahlgeregelte Umwälzpumpe
• Internes 3-Wege-Umschaltventil für Heizung und Warmwasser
• Integrierter elektrischer Zuheizer
• Komfortable Bedienung mit umfangreicher Anlagenübersicht
• Warmwasserprogramme Eco+, Eco und Komfort
• EEBUS-kompatibel
• Unterstützung zur Nutzung von Photovoltaikstrom
• Integration in geeignete Energiemanagementsysteme möglich
• Natürliches Kältemittel R290
• Automatische Abtaufunktion der Außeneinheit
