Buderus Logaplus M WLW186i-4 AR T180 - Wärmepumpe 4 kW, inkl. MX400

Lieferumfang

• 1x Inneneinheit: WLW186i-12 T180 mit integriertem Warmwasserspeicher
• 1x Außeneinheit: WLW-4 MB AR
• Bestandteile: Primärkreispumpe; Umschaltventil Heizung/Warmwasser
• Elektrischer Zuheizer mit bis zu 9 kW
• LAN- und Funkmodul MX400
• Schlamm-/Magnetitabscheider mit Filtersieb Rp1

Hinweis: Montage, Installation und Inbetriebnahme sind durch qualifizierte Fachbetriebe unter Beachtung der Herstellerunterlagen auszuführen.

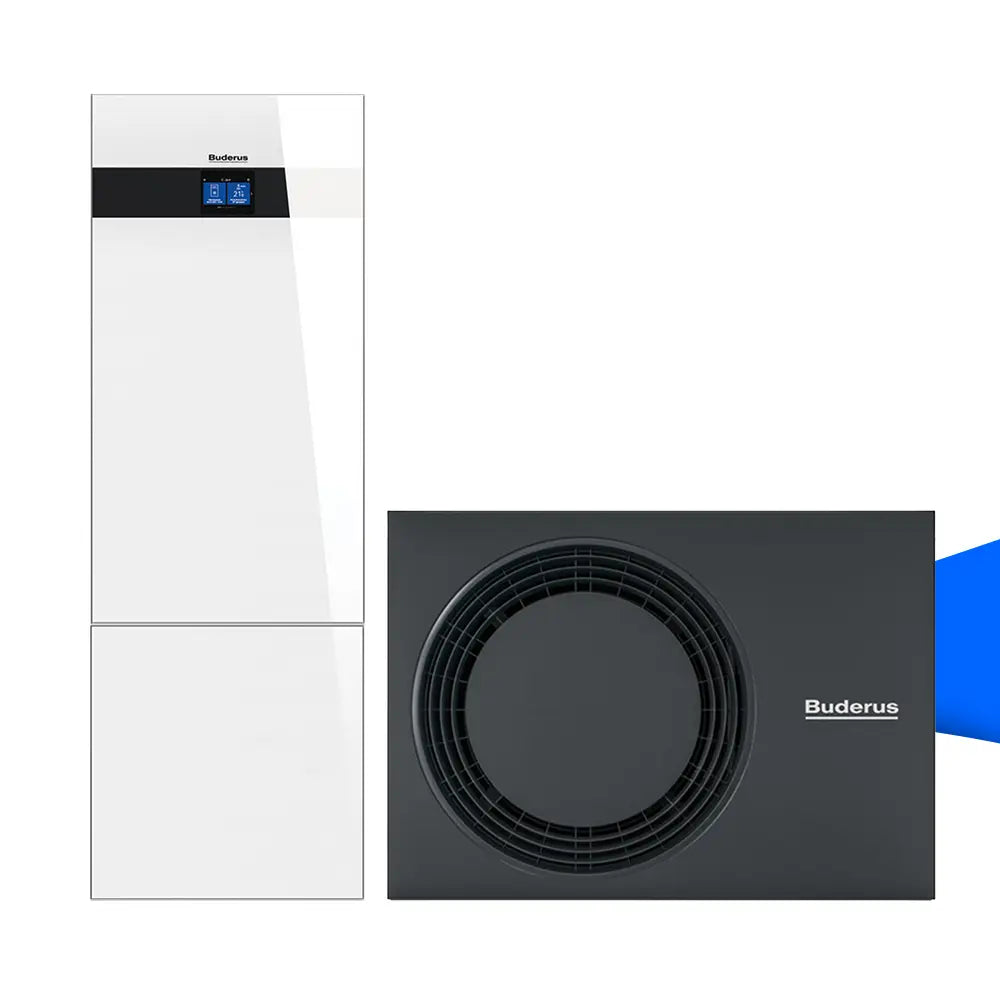

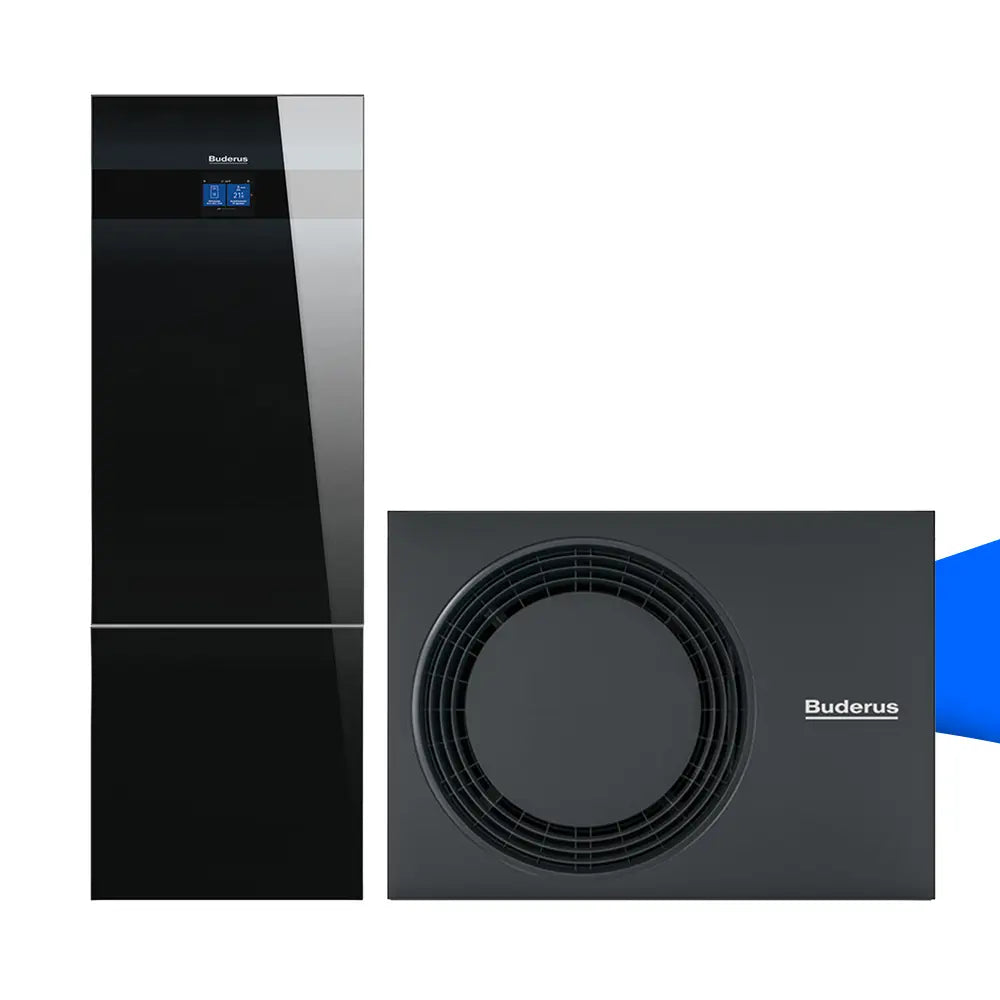

Die Buderus Logaplus M WLW186i-4 AR T180 mit WLW186i-12 T180 ist eine moderne Luft-Wasser-Wärmepumpenlösung für die effiziente Beheizung von Wohngebäuden und die komfortable Warmwasserbereitung. Die T180-Inneneinheit verfügt über einen integrierten Warmwasserspeicher. In Kombination mit der Außeneinheit WLW-4 MB AR entsteht dadurch eine kompakte Heizungs- und Warmwasseranlage.

Die Wärmepumpe gewinnt Energie aus der Außenluft für Heizung und Warmwasserbereitung und kann den Prozess bei Bedarf umkehren, um das Gebäude bei entsprechend ausgelegtem Heizsystem aktiv zu kühlen.

Für diese Kombination weist das Buderus-Datenblatt eine Nennwärmeleistung von 4 kW, die Energieeffizienzklasse A++ sowie A+++ bei Niedertemperaturanwendung aus. Für die Warmwasserbereitung erreicht das System die Energieeffizienzklasse A bei einem Lastprofil L.

Effiziente Heizleistung mit bedarfsgerechter Invertersteuerung

Die Wärmepumpe arbeitet mit einer veränderlichen Leistungssteuerung und kann ihre Leistung damit innerhalb ihres Regelbereichs an den jeweiligen Wärmebedarf und die aktuellen Betriebsbedingungen anpassen. Die Kompressordrehzahl wird entsprechend dem benötigten Leistungsbedarf geregelt.

Für durchschnittliche Klimaverhältnisse beträgt die Nennwärmeleistung 4 kW. Bei −7 °C Außentemperatur stellt das System unter den angegebenen Teillastbedingungen 3,5 kW Heizleistung bereit. Bei −15 °C werden unter den im Datenblatt definierten Bedingungen für kältere Klimaverhältnisse 2,6 kW ausgewiesen.

Die Leistungszahlen (COP) verdeutlichen die Effizienz bei unterschiedlichen Außentemperaturen:

• COP 2,10 bei −7 °C
• COP 3,19 bei +2 °C
• COP 4,26 bei +7 °C
• COP 5,30 bei +12 °C

Die Werte beziehen sich auf die im Buderus-Datenblatt angegebenen Teillastbedingungen bei 20 °C Raumlufttemperatur und durchschnittlichen Klimaverhältnissen.

Leiser Betrieb

Durch die veränderliche Leistungssteuerung wird die Wärmepumpenleistung an den aktuellen Bedarf angepasst. Damit ist das System auf einen bedarfsgerechten und effizienten Betrieb ausgelegt.

Für die Außeneinheit weist das Buderus-Datenblatt einen Schallleistungspegel von 40 dB aus. Für die Inneneinheit werden 37 dB angegeben. Die tatsächliche Geräuschwahrnehmung hängt unter anderem vom Aufstellort, der Entfernung und dem Betriebszustand ab.

Der Nenn-Luftdurchsatz der Außeneinheit beträgt 1.160 m³/h.

Heizen, Warmwasser und aktiv Kühlen

Das Wärmepumpensystem ist für Heizung, Warmwasserbereitung und Kühlung ausgelegt. Die Wärme für Heizung und Warmwasser wird aus der Außenluft gewonnen. Für die Kühlung wird der Prozess umgekehrt: Dem Heizwasser wird Wärme entzogen und an die Außenluft abgegeben. Voraussetzung dafür ist eine für den Kühlbetrieb geeignete Heizungsanlage mit entsprechender Regelung und Kondensationsschutz.

Über die Regelung lassen sich die Einstellungen für den Heiz- und Kühlbetrieb anpassen. Eine automatische Umschaltung ist bei entsprechender Konfiguration möglich.

Ein wesentlicher Vorteil der T180-Ausführung ist die integrierte Warmwasserbereitung: Für die grundlegende Warmwasserbevorratung ist kein separater externer Trinkwasserspeicher erforderlich.

Inneneinheit WLW186i-12 T180 mit integriertem Warmwasserspeicher

Ein zentraler Bestandteil des Systems ist die WLW186i-12 T180 Inneneinheit mit integriertem Warmwasserspeicher. Die Kombination aus WLW-4 MB AR und T180-Inneneinheit bildet eine komplette Heizungs- und Warmwasseranlage.

Die Inneneinheit verteilt die von der Wärmepumpe erzeugte Wärme an die Heizungsanlage und den Warmwasserspeicher. Die integrierte Umwälzpumpe arbeitet drehzahlgeregelt und senkt ihre Drehzahl bei geringerem Bedarf automatisch ab. Dadurch reduziert sich der Energieverbrauch der Pumpentechnik.

Der Wechsel zwischen Heizung und Warmwasserbereitung erfolgt über ein internes 3-Wege-Ventil. Zusätzlich verfügt die Inneneinheit über einen integrierten elektrischen Zuheizer mit bis zu 9 kW. Die verfügbare Zuheizerleistung richtet sich nach dem elektrischen Anschluss und der Anlagenkonfiguration.

Kann die Wärmepumpe bei niedrigen Außentemperaturen den benötigten Wärmebedarf nicht vollständig decken, ergänzt der Zuheizer die fehlende Heizleistung. Sobald seine Unterstützung nicht mehr benötigt wird, schaltet die Regelung ihn wieder ab.

Damit kombiniert die T180-Ausführung zentrale Komponenten für Heizung und Warmwasserbereitung in einer Inneneinheit und ermöglicht eine kompakte Systemlösung.

Komfortable Bedienung und Anlagenüberwachung

Über das Bedienfeld der Inneneinheit lassen sich die wesentlichen Funktionen der Wärmepumpenanlage komfortabel einstellen und überwachen. Die Bedieneinheit übernimmt die Regelung von Heizung, Kühlung, Warmwasser und weiteren Betriebsfunktionen.

Je nach Anlagenkonfiguration stellt die Anlagenübersicht unter anderem folgende Informationen dar:

• Wärmepumpenstatus
• Außenlufttemperatur
• Temperaturen zur und von der Außeneinheit
• Vorlauftemperatur
• Rücklauftemperatur
• Warmwassertemperatur
• WLAN-, Funk- und Internetverbindungsstatus

Für die Warmwasserbereitung stehen unter anderem die Betriebsarten Eco+, Eco und Komfort sowie ein Automatikbetrieb und Zeitprogramme zur Verfügung. Auch eine thermische Desinfektion und Einstellungen für eine vorhandene Warmwasser-Zirkulationspumpe sind in der Regelung vorgesehen.

Das im Lieferumfang enthaltene LAN- und Funkmodul MX400 ermöglicht die Vernetzung des Heizsystems.

PV-Integration und EEBUS

Die Buderus Wärmepumpe ist EEBUS-kompatibel und kann dadurch in geeignete Energiemanagementsysteme integriert werden. Die Kombination der Heizungsanlage mit Photovoltaik und Energiemanagement ermöglicht es, verfügbaren selbst erzeugten Strom gezielt für den Anlagenbetrieb zu nutzen.

Die Nutzung verfügbarer Photovoltaikenergie wird von der Regelung unterstützt. Bei entsprechender Einbindung kann überschüssige Energie beispielsweise für eine Erhöhung der gewünschten Raumtemperatur beim Heizen oder für einen erhöhten Warmwasserkomfort eingesetzt werden.

Damit eignet sich das System für moderne Energiekonzepte, bei denen selbst erzeugter Solarstrom für Heizung und Warmwasserbereitung genutzt werden soll. Voraussetzung sind kompatible Komponenten und eine entsprechende Einrichtung der Anlage.

Natürliches Kältemittel R290

Die Wärmepumpe arbeitet mit dem Kältemittel R290 (Propan). Aufgrund seiner Brennbarkeit sind bei der Aufstellung der Außeneinheit die von Buderus vorgeschriebenen Schutzbereiche einzuhalten.

Die erforderlichen Abstände richten sich nach der jeweiligen Aufstellsituation. Innerhalb des vorgeschriebenen Schutzbereichs dürfen sich unter anderem keine Zündquellen oder unzulässigen Gebäudeöffnungen befinden. Maßgeblich sind die Installationsvorgaben für die eingesetzte Außeneinheit.

Energieeffizienz

Das System erreicht laut Buderus-Datenblatt folgende Effizienzwerte:

• Energieeffizienzklasse Heizung: A++
• Energieeffizienzklasse bei Niedertemperaturanwendung: A+++
• Warmwasserbereitungs-Energieeffizienzklasse: A
• Lastprofil Warmwasser: L
• Nennwärmeleistung bei durchschnittlichem Klima: 4 kW
• Jahreszeitbedingte Raumheizungs-Energieeffizienz: 127 %
• Jahreszeitbedingte Raumheizungs-Energieeffizienz bei Niedertemperaturanwendung: 179 %
• Warmwasserbereitungs-Energieeffizienz: 85 %
• Schallleistungspegel Außeneinheit: 40 dB
• Schallleistungspegel Inneneinheit: 37 dB

Die Energieeffizienzklasse A++ bezieht sich auf die Anwendung bei 55 °C, die Klasse A+++ auf die Niedertemperaturanwendung bei 35 °C. Die genannten Effizienzwerte gelten für durchschnittliche Klimaverhältnisse.

Der Betriebsgrenzwert der Außentemperatur liegt bei −22 °C. Als Grenzwert der Betriebstemperatur des Heizwassers gibt Buderus 75 °C an. Die tatsächlich erreichbare Heizwassertemperatur hängt vom jeweiligen Betriebspunkt ab.

Produktvorteile auf einen Blick

• Moderne Luft-Wasser-Wärmepumpe für Heizung und Warmwasser
• Integrierter Warmwasserspeicher in der T180-Inneneinheit
• Komplette Heizungs- und Warmwasserlösung in kompakter Ausführung
• Aktive Kühlung bei entsprechend ausgelegtem Heizsystem
• A++ / A+++ Energieeffizienzklasse
• Warmwasser-Energieeffizienzklasse A
• Warmwasser-Lastprofil L
• 4 kW Nennwärmeleistung bei durchschnittlichen Klimaverhältnissen
• Variable Leistungssteuerung für bedarfsgerechten Betrieb
• 3,5 kW Heizleistung bei −7 °C unter Datenblattbedingungen
• COP 5,30 bei +12 °C unter Datenblattbedingungen
• 40 dB Schallleistungspegel außen laut Datenblatt
• 37 dB Schallleistungspegel innen laut Datenblatt
• Heizwassertemperatur bis 75 °C, abhängig vom Betriebspunkt
• Betriebsgrenzwert-Temperatur bis −22 °C
• Drehzahlgeregelte Umwälzpumpe
• Internes 3-Wege-Umschaltventil für Heizung und Warmwasser
• Integrierter elektrischer Zuheizer mit bis zu 9 kW
• Warmwasserprogramme Eco+, Eco und Komfort
• LAN- und Funkmodul MX400 inklusive
• EEBUS-kompatibel
• Unterstützung zur Nutzung von Photovoltaikstrom
• Integration in geeignete Energiemanagementsysteme möglich
• Natürliches Kältemittel R290
• Nenn-Luftdurchsatz außen von 1.160 m³/h

Technische Daten

Leistungs- und Effizienzwerte gemäß Buderus-Datenblatt zur Ausführung M WLW186i-4 AR T180 W. COP- und Teillast-Heizleistungen gelten unter den dort angegebenen Prüfbedingungen.
