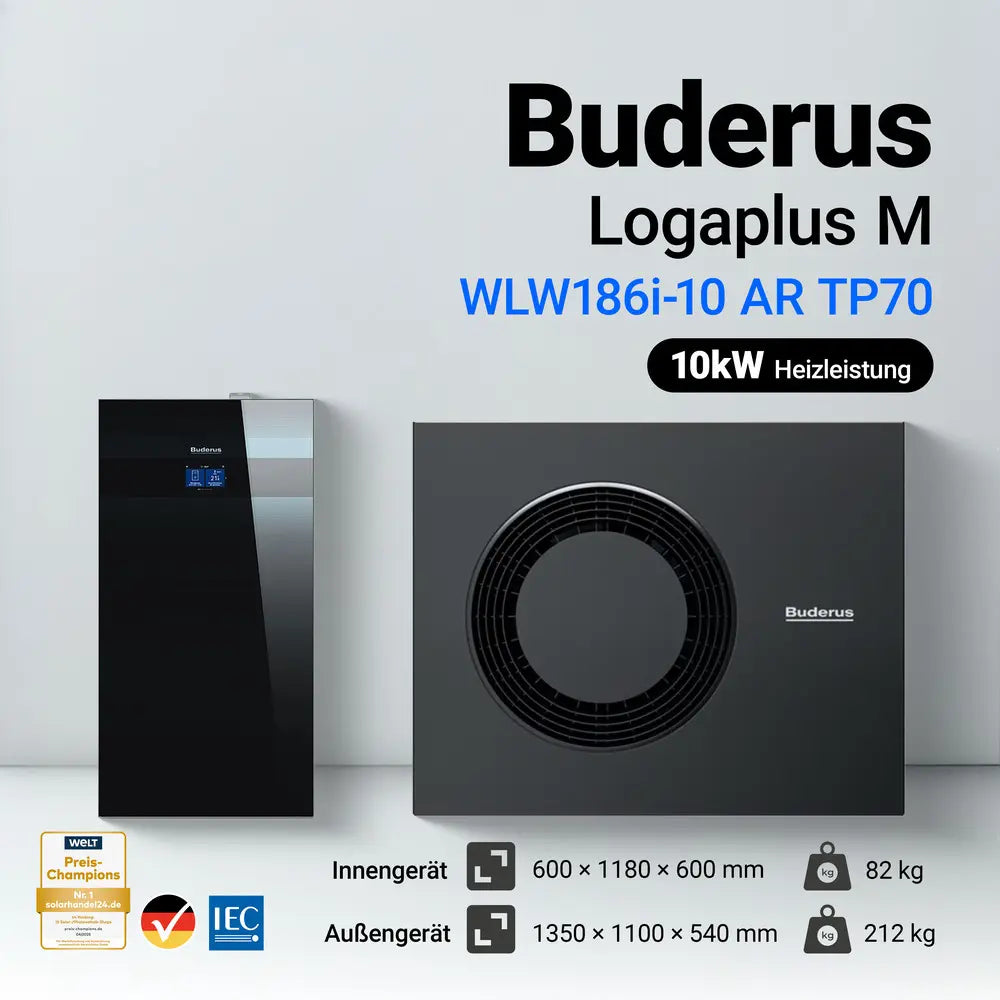

Buderus Logaplus M WLW186i-10 AR TP70 - Wärmepumpe 10 kW, inkl. MX400

Lieferumfang

• 1x Inneneinheit Buderus WLW186i-12 TP70

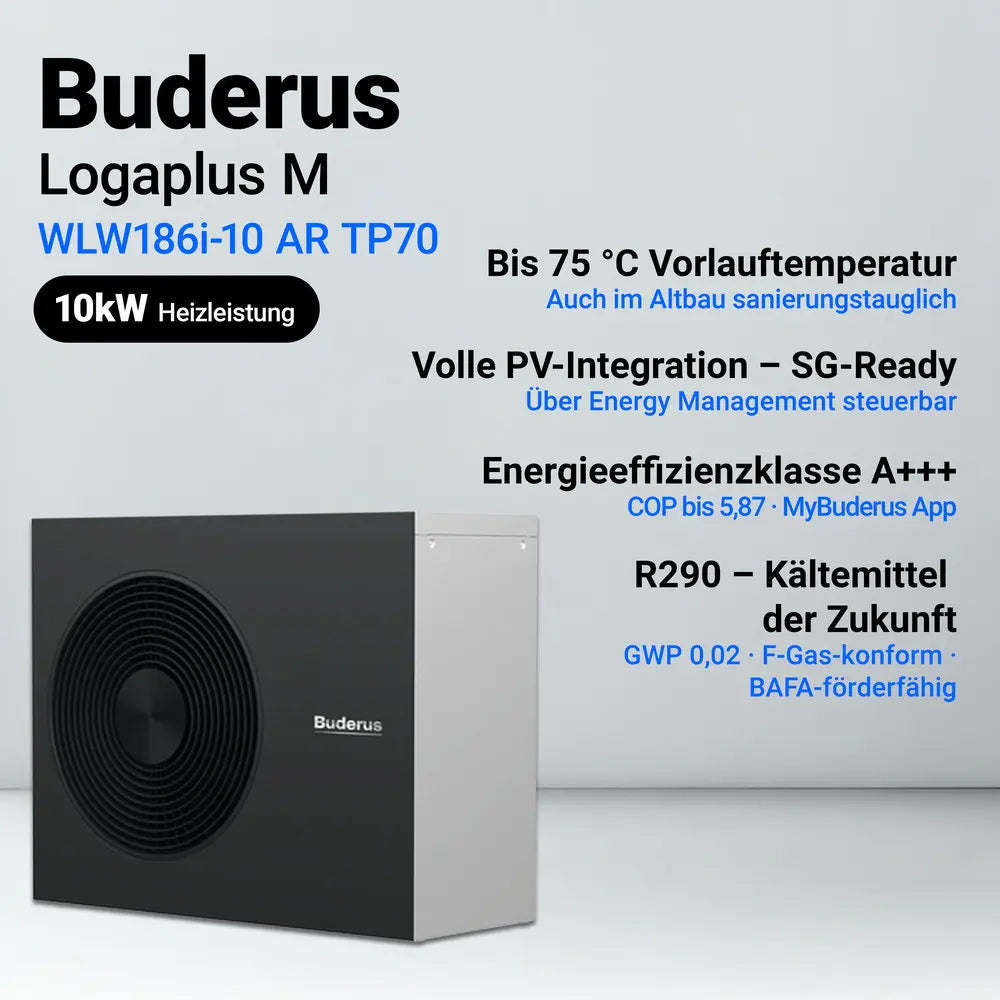

• 1x Außeneinheit Buderus WLW-10 MB AR
• Integrierter Pufferspeicher
• LAN und Funkmodul MX400

• Schlamm-/Magnetitabscheider mit Filtersieb Rp1

• Drehzahlgeregelte Umwälzpumpe
• Internes Umschaltventil für Heizung/Warmwasser
• Integrierter elektrischer Zuheizer

Hinweis: Montage, Installation und Inbetriebnahme sind ausschließlich durch qualifizierte Fachbetriebe zulässig. Nur so bleiben Garantie- und Förderansprüche erhalten.

Die Buderus Logaplus M WLW186i-10 AR TP70 WLW186i-12 TP70 ist eine leistungsstarke Luft-Wasser-Wärmepumpenlösung für die effiziente und komfortable Beheizung von Wohngebäuden. Das System kombiniert die leistungsstarke Außeneinheit mit der Inneneinheit WLW186i-12 TP70 und eignet sich mit einer Nennwärmeleistung von 10 kW insbesondere für Gebäude mit entsprechend höherem Wärmebedarf.

Laut Buderus-Datenblatt erreicht die Wärmepumpe die Energieeffizienzklasse A++ beziehungsweise A+++ bei Niedertemperaturanwendung. Die jahreszeitbedingte Raumheizungs-Energieeffizienz liegt bei 141 % und erreicht bei Niedertemperaturanwendung 186 %.

Effiziente Heizleistung mit hohem Modulationsbereich

Die Buderus WLW186 arbeitet mit einer veränderlichen Leistungssteuerung. Dadurch kann die Wärmepumpe ihre Leistung bedarfsgerecht an die jeweiligen Betriebsbedingungen anpassen.

Für durchschnittliche Klimaverhältnisse weist das Datenblatt eine Nennwärmeleistung von 10 kW aus. Auch für kältere und wärmere Klimaverhältnisse werden jeweils 10 kW Nennwärmeleistung angegeben. Bei Niedertemperaturanwendung und wärmeren Klimaverhältnissen beträgt die ausgewiesene Nennwärmeleistung sogar 11 kW.

Die Leistungszahlen (COP) verdeutlichen die Effizienz bei unterschiedlichen Außentemperaturen:

• COP 2,21 bei −7 °C
• COP 3,58 bei +2 °C
• COP 4,58 bei +7 °C
• COP 5,87 bei +12 °C

Die Werte beziehen sich auf die im Datenblatt angegebenen Teillastbedingungen bei einer Raumlufttemperatur von 20 °C.

Hohe Heizleistung auch bei niedrigen Außentemperaturen

Die WLW186i-10 stellt auch bei niedrigen Außentemperaturen eine hohe Heizleistung bereit. Bei −7 °C weist das Datenblatt unter den angegebenen Teillastbedingungen 9,3 kW Heizleistung aus. Bei −15 °C sind unter den angegebenen Prüfbedingungen noch 7,7 kW ausgewiesen.

Die Betriebsgrenzwert-Temperatur der Luft-Wasser-Wärmepumpe beträgt −22 °C. Gleichzeitig gibt Buderus einen Grenzwert der Betriebstemperatur des Heizwassers von 75 °C an.

Die hohe mögliche Heizwassertemperatur erweitert den Einsatzbereich der Wärmepumpe und macht das System neben Neubauten auch für zahlreiche Modernisierungsprojekte interessant.

Leiser Betrieb trotz hoher Leistung

Trotz einer Nennwärmeleistung von 10 kW weist das Buderus-Datenblatt einen Schallleistungspegel der Außeneinheit von lediglich 42 dB aus. Für innen werden 37 dB angegeben.

Der Nenn-Luftdurchsatz der Außeneinheit beträgt 1.670 m³/h. In Kombination mit der veränderlichen Leistungssteuerung ist das System auf einen bedarfsgerechten Betrieb ausgelegt.

Heizen, Warmwasser und aktiv Kühlen

Die Buderus WLW186-Serie verbindet mehrere Funktionen in einem modernen Wärmepumpensystem. Neben der energieeffizienten Gebäudeheizung übernimmt das System in Verbindung mit einem entsprechenden Trinkwasserspeicher auch die Warmwasserbereitung.

Darüber hinaus kann die Anlage bei entsprechend ausgelegtem Heiz- und Verteilsystem zur aktiven Kühlung eingesetzt werden. Damit sorgt die Wärmepumpe nicht nur während der Heizperiode für angenehme Raumtemperaturen, sondern kann auch im Sommer zur Temperierung des Gebäudes beitragen.

Inneneinheit WLW186i-12 TP70 mit integriertem Pufferspeicher

Die Buderus WLW186i-12 TP70 ist als kompakte Inneneinheit mit integriertem Pufferspeicher ausgeführt. Dadurch werden wichtige hydraulische Komponenten platzsparend in das Wärmepumpensystem integriert.

Die Inneneinheit übernimmt die Verteilung der von der Außeneinheit bereitgestellten Wärme an die Heizungsanlage beziehungsweise an den angeschlossenen Warmwasserspeicher.

Eine drehzahlgeregelte Umwälzpumpe unterstützt den bedarfsgerechten Betrieb. Über das interne Umschaltventil erfolgt der Wechsel zwischen Heizbetrieb und Warmwasserbereitung. Zusätzlich verfügt das System über einen elektrischen Zuheizer, der bei entsprechendem zusätzlichem Wärmebedarf unterstützend eingesetzt werden kann.

Komfortable Bedienung und Anlagenüberwachung

Über die Regelung der Inneneinheit können die wesentlichen Funktionen der Wärmepumpenanlage komfortabel eingestellt und überwacht werden. Dazu gehören unter anderem Heizbetrieb, Kühlung und Warmwasserbereitung.

Wichtige Betriebsinformationen wie Wärmepumpenstatus, Außenlufttemperatur, Vorlauf- und Rücklauftemperatur sowie Warmwassertemperatur können über die Anlagenregelung eingesehen werden.

Für die Warmwasserbereitung stehen unterschiedliche Komfortstufen und Zeitprogramme zur Verfügung. Dadurch kann der Betrieb an die individuellen Anforderungen des Haushalts angepasst werden.

PV-Integration und EEBUS

Die Buderus WLW186-Serie ist für die Einbindung in moderne Energie- und Gebäudekonzepte ausgelegt. Über EEBUS kann die Wärmepumpe in geeignete Energiemanagementlösungen integriert werden.

Auch die Kombination mit einer Photovoltaikanlage ist bei entsprechender Systemkonfiguration möglich. Überschüssiger Solarstrom kann so beispielsweise für den Betrieb der Wärmepumpe, die Gebäudeheizung oder die Warmwasserbereitung genutzt werden.

Dadurch lässt sich der Eigenverbrauch selbst erzeugten Solarstroms erhöhen und die Wärmepumpe intelligent in ein ganzheitliches Energiekonzept integrieren.

Hohe Energieeffizienz

Das Buderus-Datenblatt weist für die 10-kW-Ausführung folgende zentrale Effizienzwerte aus:

• Energieeffizienzklasse Heizung: A++
• Energieeffizienzklasse bei Niedertemperaturanwendung: A+++
• Nennwärmeleistung bei durchschnittlichem Klima: 10 kW
• Nennwärmeleistung bei kälterem Klima: 10 kW
• Nennwärmeleistung bei wärmerem Klima: 10 kW
• Jahreszeitbedingte Raumheizungs-Energieeffizienz: 141 %
• Jahreszeitbedingte Raumheizungs-Energieeffizienz bei Niedertemperaturanwendung: 186 %

Für den im Buderus-Systemdatenblatt betrachteten Produktverbund wird eine jahreszeitbedingte Raumheizungs-Energieeffizienz von 143 % bei durchschnittlichem Klima angegeben. Bei kälterem Klima beträgt der Wert 131 %, bei wärmerem Klima 170 %.

Die tatsächliche Energieeffizienz nach der Installation kann davon abweichen. Laut Buderus wird sie unter anderem durch Wärmeverluste im Verteilungssystem sowie die Dimensionierung der Komponenten im Verhältnis zu Größe und Eigenschaften des Gebäudes beeinflusst.

Produktvorteile auf einen Blick

• Leistungsstarke Luft-Wasser-Wärmepumpe
• 10 kW Nennwärmeleistung bei durchschnittlichen Klimaverhältnissen
• Geeignet für Heizung und Warmwasserbereitung
• Aktive Kühlung bei entsprechend ausgelegtem System
• A++ / A+++ Energieeffizienzklasse
• Hohe Raumheizungs-Energieeffizienz von 141 % / 186 %
• Variable Leistungssteuerung für bedarfsgerechten Betrieb
• 9,3 kW Heizleistung bei −7 °C unter Datenblattbedingungen
• 7,7 kW Heizleistung bei −15 °C unter Datenblattbedingungen
• Nur 42 dB Schallleistungspegel außen
• 37 dB Schallleistungspegel innen
• Heizwassertemperaturen bis 75 °C
• Betriebsgrenzwert-Temperatur bis −22 °C
• Inneneinheit WLW186i-12 TP70 mit integriertem Pufferspeicher
• Drehzahlgeregelte Umwälzpumpe
• Internes Umschaltventil für Heizung/Warmwasser
• Elektrischer Zuheizer
• Einbindung in geeignete Energiemanagementlösungen möglich
• PV-Nutzung bei entsprechender Systemkonfiguration
• Nenn-Luftdurchsatz außen von 1.670 m³/h
