Das SH24 AC Anschlussset C25A ohne Backup ist eine zentrale Komponente für die Anbindung der PV-Anlage an die elektrische Infrastruktur. Es wurde speziell für den Netzparallelbetrieb der folgenden Wechselrichter entwickelt.

HUAWEI SUN2000-8KTL-M1
HUAWEI SUN2000-8K-MAP0
Fronius SYMO-GEN24 8.0 Plus
GoodWe GW6000-ET-20
GoodWe GW8000-ET-20
GoodWe GW10k-ET-20
Growatt MOD 8000TL3-XH BP
Sungrow Hybrid SH5.0RT-20 V11
Sungrow Hybrid SH6.0RT-20 V11

Ausgestattet mit hochwertigen Komponenten des Herstellers Hager, überzeugt das Set durch hohe Systemkompatibilität und ein hohes Maß an Sicherheit.
Es eignet sich sowohl für die kompakte Nachrüstung in bestehenden Verteilern als auch für die Installation in Verbindung mit aktuellen Hager Zähler- und Kleinverteilersystemen und bietet damit flexible Einsatzmöglichkeiten.
Wenn zusätzlich zum Netzparallelbetrieb eine Notstromversorgung (Inselbetrieb) vorgesehen ist, sollte statt dieses Sets das AC Anschlussset C25A mit Backup verwendet werden.

Lieferumfang:

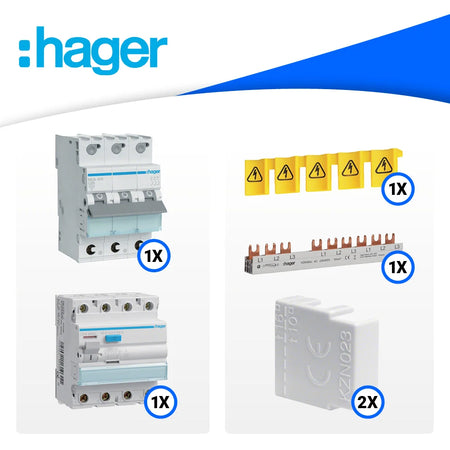

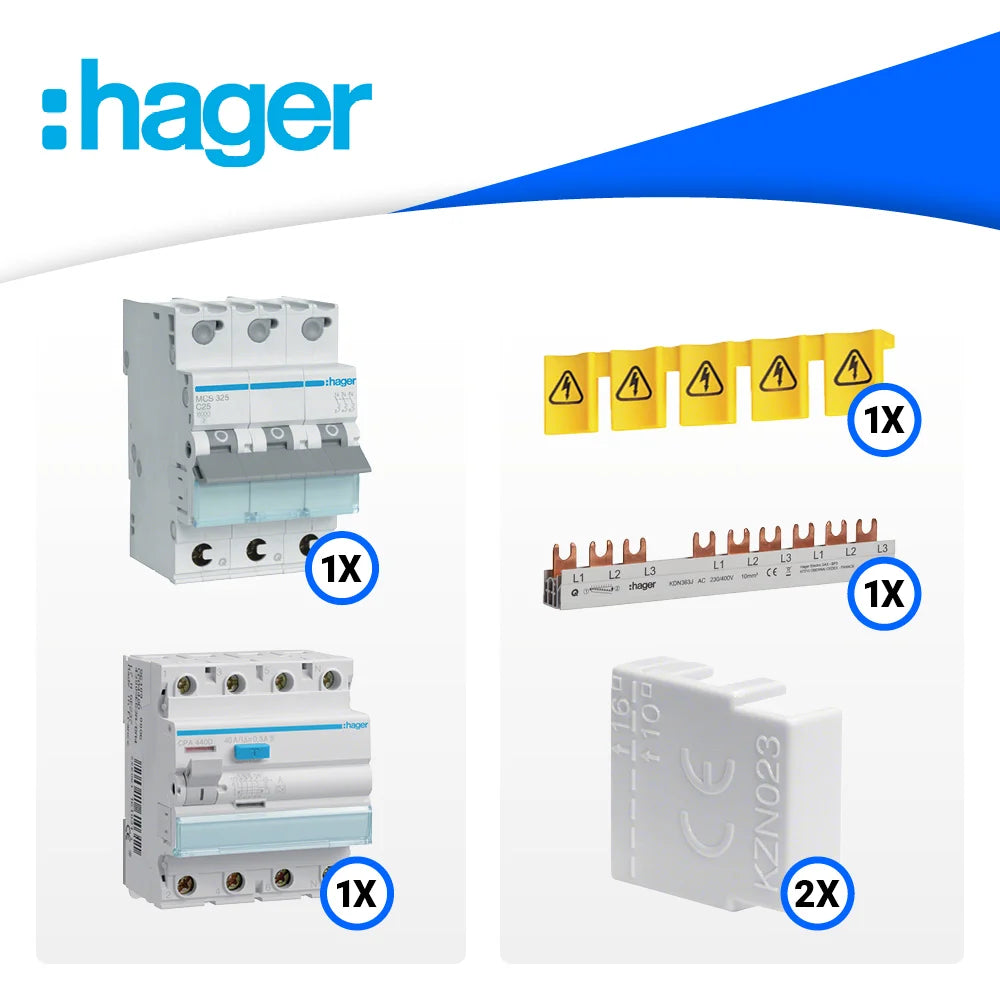

Basic

1x Hager CPA440D Fehlerstromschutzschalter / FI-Schalter 4-polig 6kA 40A 300mA Typ S selektiv
1x Hager MCS325 Leitungsschutzschalter, Sicherungsautomat, 3-polig, 6kA, C-Charakteristik, 25A
1x Hager KDN363J Phasenschiene 3 polig mit Gabelanschluss 10mm² 63A 10 Module
1x Hager KZ059 Berührungsschutzabdeckung, Berührungsschutz für Sammel- und Phasenschienen
2x Hager KZN023 Endkappe, Schutzkappe/-streifen für Phasenschiene 2/3-polig, Berührungsschutz

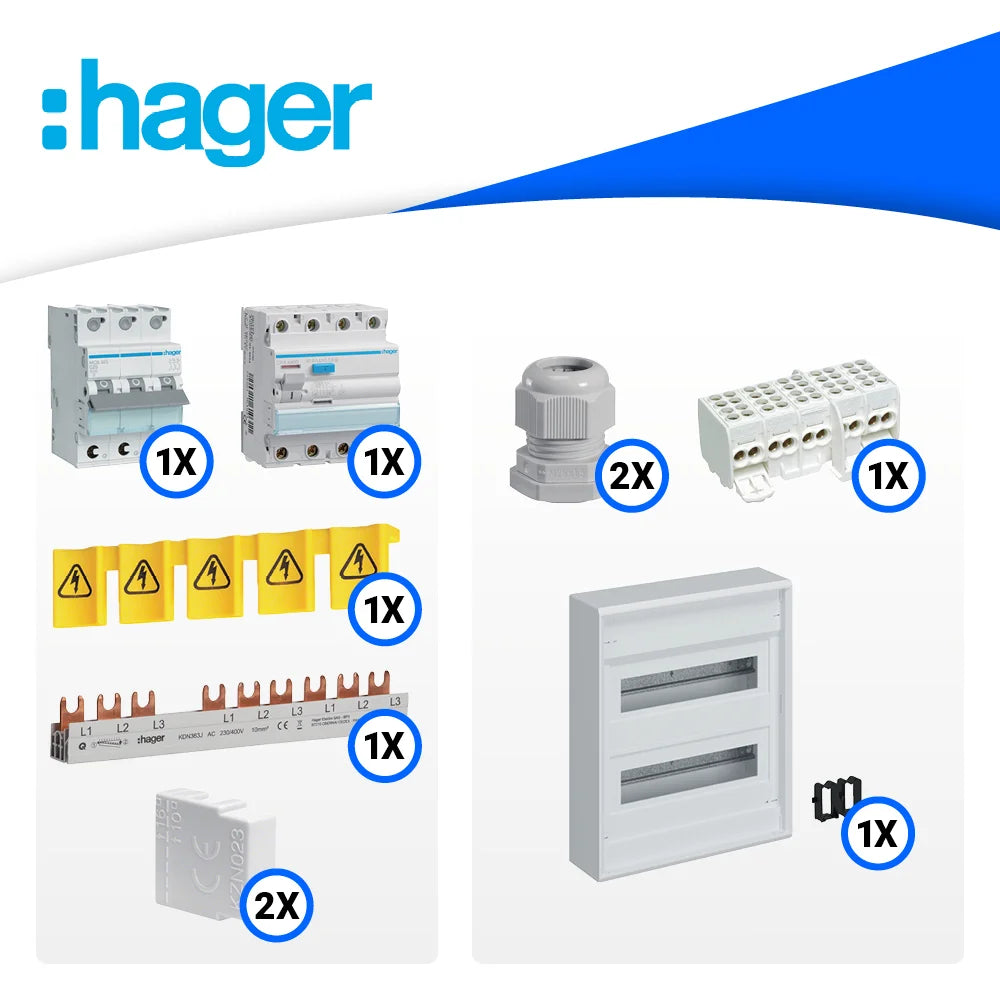

Aufputz Kleinverteiler wie Basicset zzgl.

1x Hager VA24CN Kleinverteiler Volta APV 2x12PLE IP30 ohne Tuer
2x Hager VZ025M Kabelverschraubung, vector, IP65 M25, Kunststoff
1x Hager KH25C Hauptleitungsabzweigklemme univers Z, 5-polig, 2x25 / 2x16mm², fingersicher

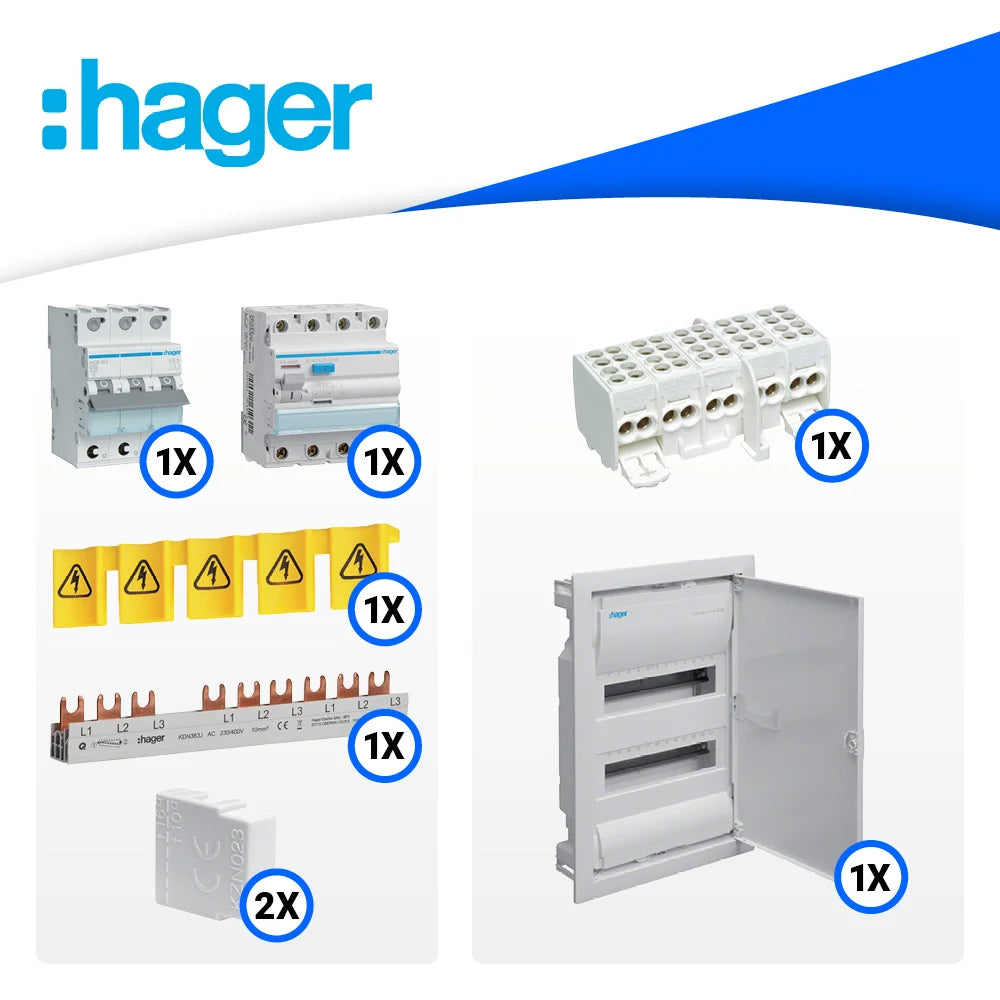

Unterputz Kleinverteiler wie Basicset zzgl.

1x Hager VU24NC Kleinverteiler volta, Unterputz, 2x12 PLE, IP30, Schutzklasse II, Stahlblechtür
1x Hager KH25C Hauptleitungsabzweigklemme univers Z, 5-polig, 2x25 / 2x16mm², fingersicher

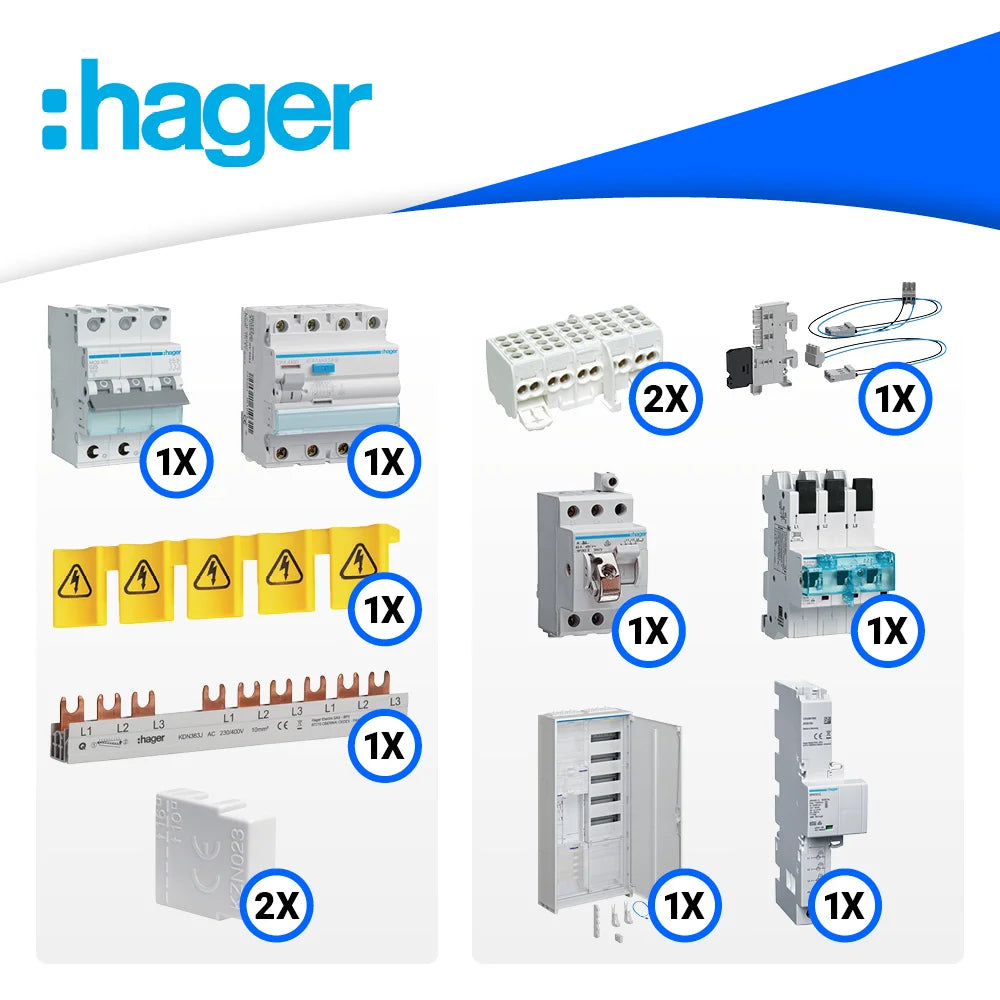

Zählerschrank eHz wie Basicset zzgl.

1x Hager ZB32ET215W1 Komplettschrank universZ 1 ZP BKE-I APZ VT5 1100mm 2-feldig ESA
1x Hager ZY3N2SA Bestückungspaket Spannungsversorgung APZ / RfZ für Bauhöhe 1100mm, SABO 1.6A NAR
1x Hager HTS335E SLS-Schalter 3-Polig, E-Charakteristik, 35A, für Sammelschiene QuickConnect
1x Hager SPA701Z Kombiableiter, Typ 1+2+3, 4-polig, limp 7,5kA TT/TNS, Überspannungsschutz
1x Hager SH363S Ausschalter in Kompaktbauweise, 63A, 3-polig 3 Schließer 400V AC sperrbar 2,5PLE
2x Hager KH25C Hauptleitungsabzweigklemme univers Z, 5-polig, 2x25 / 2x16mm², fingersicher

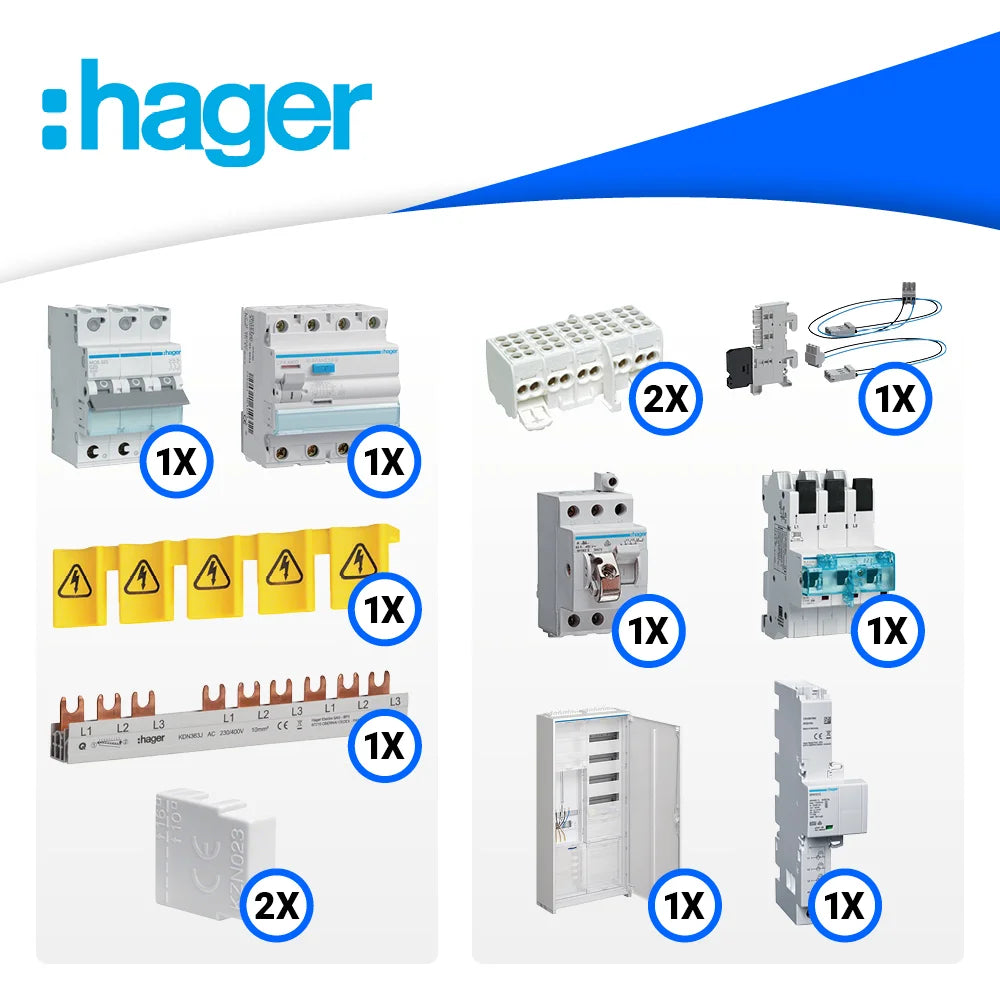

Zaehlerschrank 3-P wie Basicset zzgl.

1x Hager ZB323N16 Komplettschrank,univ.Z,1 ZP,3-P.,APZ,zRfZ,VT4,1100x550x205mm,16 mm²,ESA,IP44
1x Hager ZY3N2SA Bestueckungspaket Spannungsversorgung APZ / RfZ für Bauhöhe 1100mm, SABO 1.6A NAR
1x Hager HTS335E SLS-Schalter 3-Polig, E-Charakteristik, 35A, fuer Sammelschiene QuickConnect
1x Hager SPA701Z Kombiableiter, Typ 1+2+3, 4-polig, limp 7,5kA TT/TNS, Überspannungsschutz
1x Hager SH363S Ausschalter in Kompaktbauweise, 63A, 3-polig 3 Schließer 400V AC sperrbar 2,5PLE
2x Hager KH25C Hauptleitungsabzweigklemme univers Z, 5-polig, 2x25 / 2x16mm², fingersicher
