Das SH24 AC Anschlussset C25A mit Backup dient der sicheren Integration der PV-Anlage in die Elektroinstallation. Es wurde speziell für den Netzparallelbetrieb und die Notstromversorgung (Inselbetrieb) ausgewählter Wechselrichter entwickelt.

HUAWEI SUN2000-6KTL-M1
HUAWEI SUN2000-5K-MAP0
HUAWEI SUN2000-6K-MAP0
Fronius SYMO-GEN24 6.0 Plus
Kostal G3 S Plenticore 4,0 bis 7,0 kW
Kostal G3 M Plenticore 8,5
Growatt MOD 6000TL3-XH BP

Das Set besteht aus hochwertigen Komponenten des Markenherstellers Hager und steht damit für maximale Systemkompatibilität sowie höchste Sicherheitsstandards.
Ob als platzsparende Nachrüstung im bestehenden Verteiler oder in Kombination mit modernen Hager Zähler- und Kleinverteilersystemen – unsere Konfigurationen bieten für unterschiedlichste Installationssituationen die passende Lösung.
Soll auf die Integration einer Notstromversorgung verzichtet werden, empfiehlt sich stattdessen das AC Anschlussset C25A ohne Backup.

Lieferumfang:

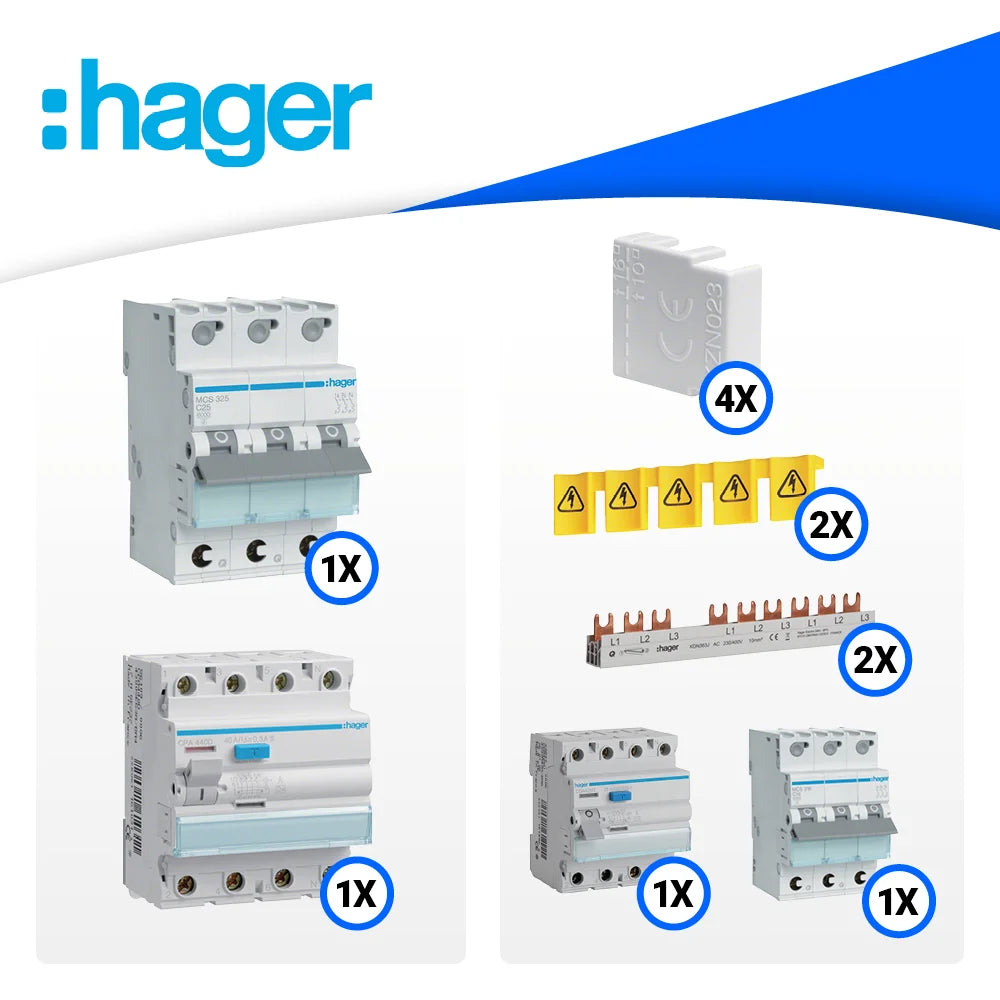

Basic

1x Hager CPA440D Fehlerstromschutzschalter / FI-Schalter 4-polig 6kA 40A 300mA Typ S selektiv
1x Hager MCS325 Leitungsschutzschalter, Sicherungsautomat, 3-polig, 6kA, C-Charakteristik, 25A
2x Hager KDN363J Phasenschiene 3 polig mit Gabelanschluss 10mm² 63A 10 Module
2x Hager KZ059 Beruehrungsschutzabdeckung, Berührungsschutz für Sammel- und Phasenschienen
4x Hager KZN023 Endkappe, Schutzkappe/-streifen für Phasenschiene 2/3-polig, Berührungsschutz
1x Hager CDA425D Fehlerstromschutzschalter / FI-Schalter, 4-polig, 6kA, 25A, 30mA, Typ A
1x Hager MCS316 Leitungsschutzschalter, Sicherungsautomat, 3-polig, 6kA, C-Charakteristik, 16A

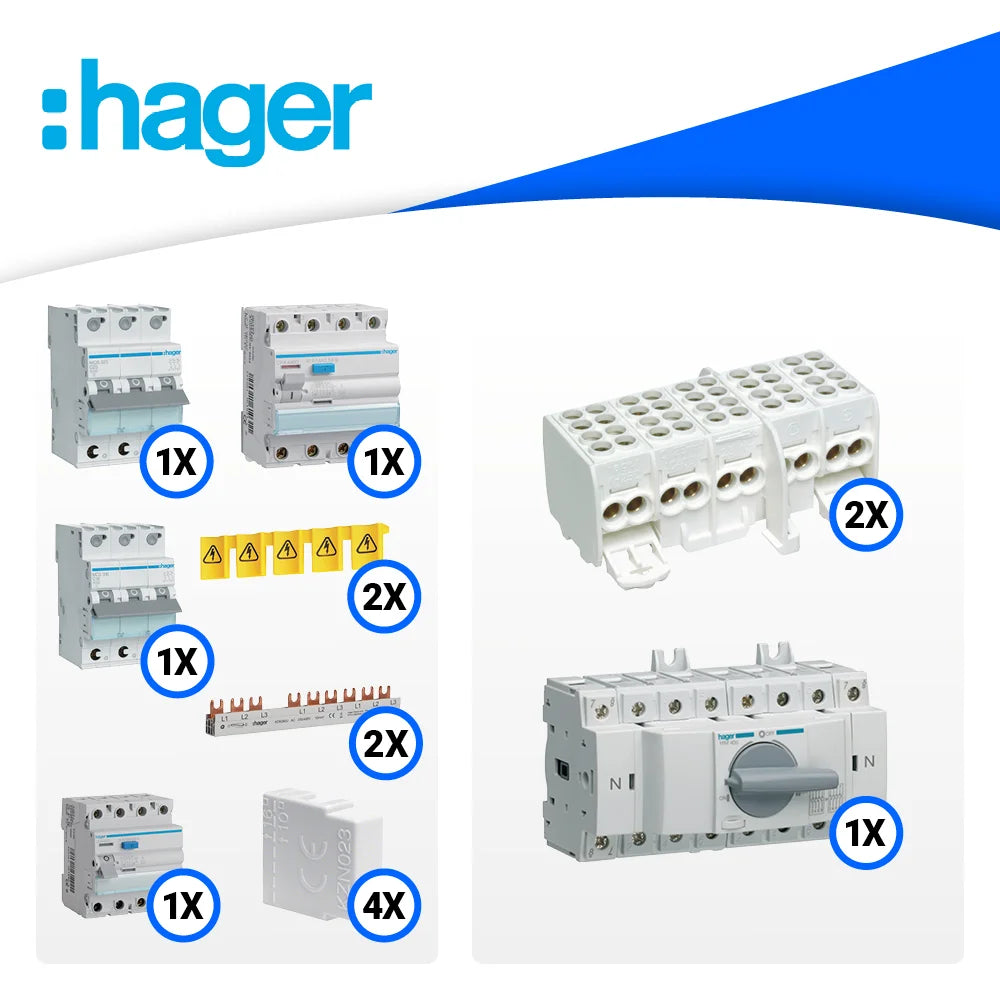

mit Lastumschalter:
1x Hager HIM406 Lastumschalter, 3-polig + N, 63A, für Montage auf Hutschiene
2x Hager KH25C Hauptleitungsabzweigklemme univers Z, 5-polig, 2x25 / 2x16mm², fingersicher

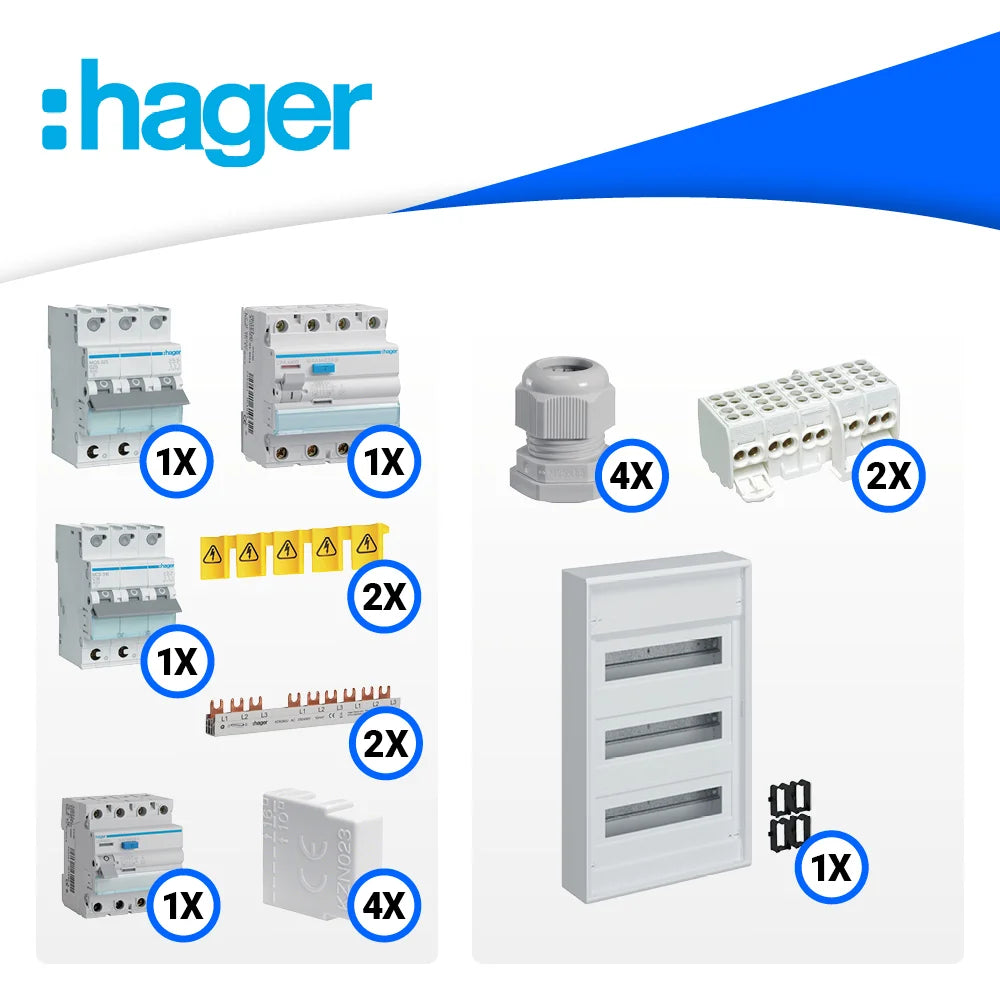

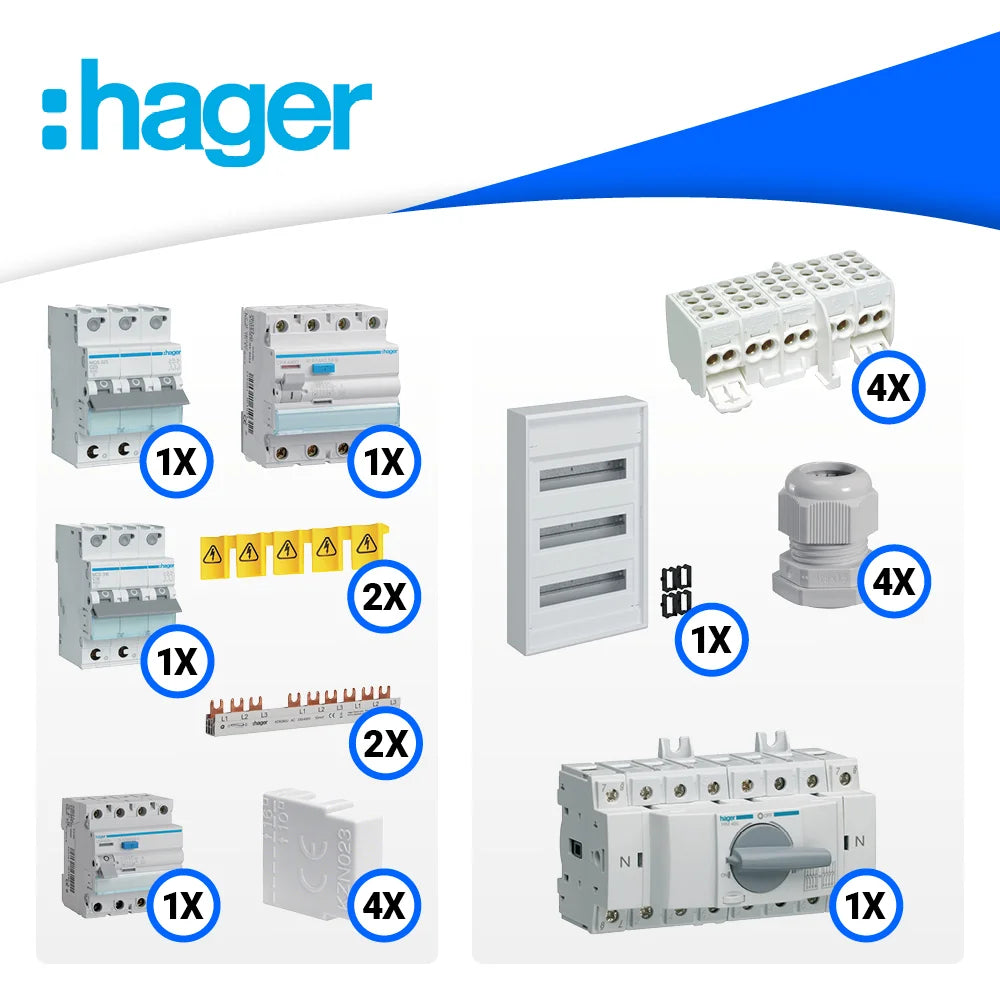

Aufputz Kleinverteiler wie Basicset zzgl.

1x Hager VA36CN Kleinverteiler Volta APV 3x12PLE IP30 ohne Tür
4x Hager VZ025M Kabelverschraubung, vector, IP65 M25, Kunststoff
2x Hager KH25C Hauptleitungsabzweigklemme univers Z, 5-polig, 2x25 / 2x16mm², fingersicher

mit Lastumschalter:
2x Hager KH25C Hauptleitungsabzweigklemme univers Z, 5-polig, 2x25 / 2x16mm², fingersicher
1x Hager HIM406 Lastumschalter, 3-polig + N, 63A, für Montage auf Hutschiene

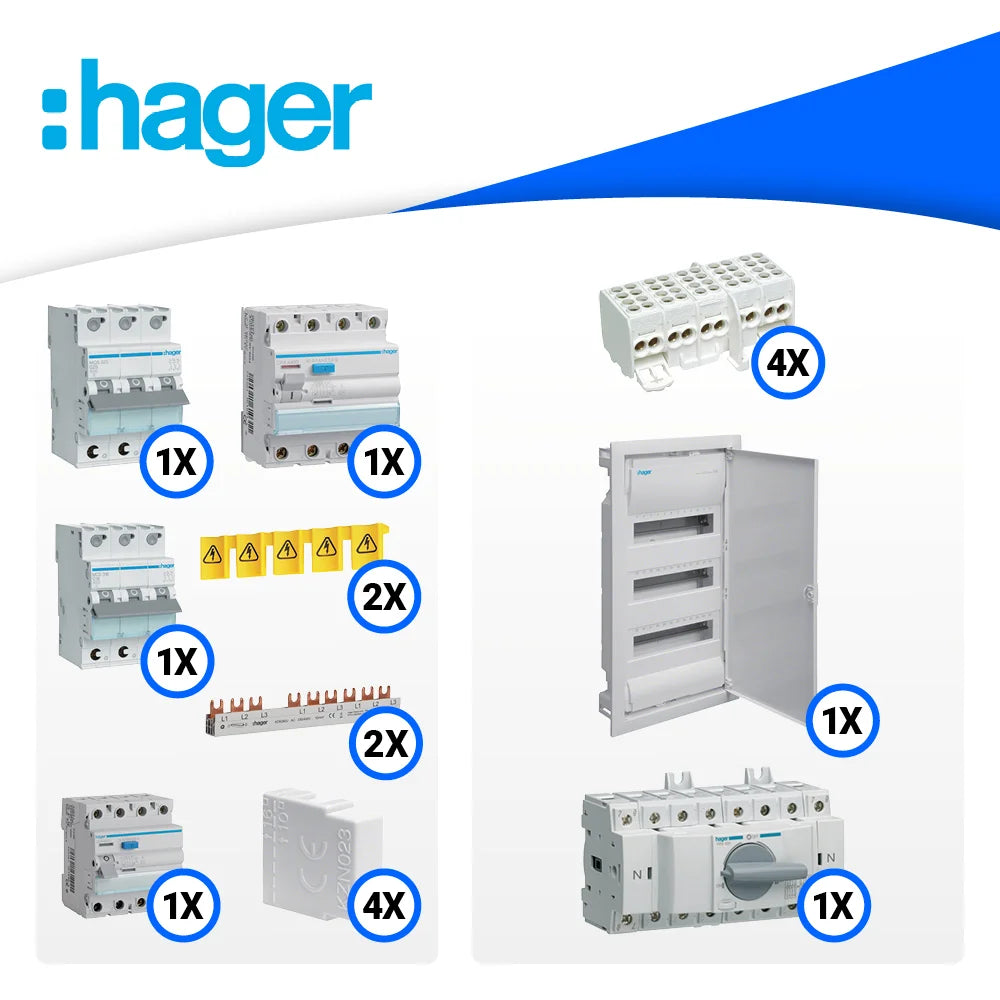

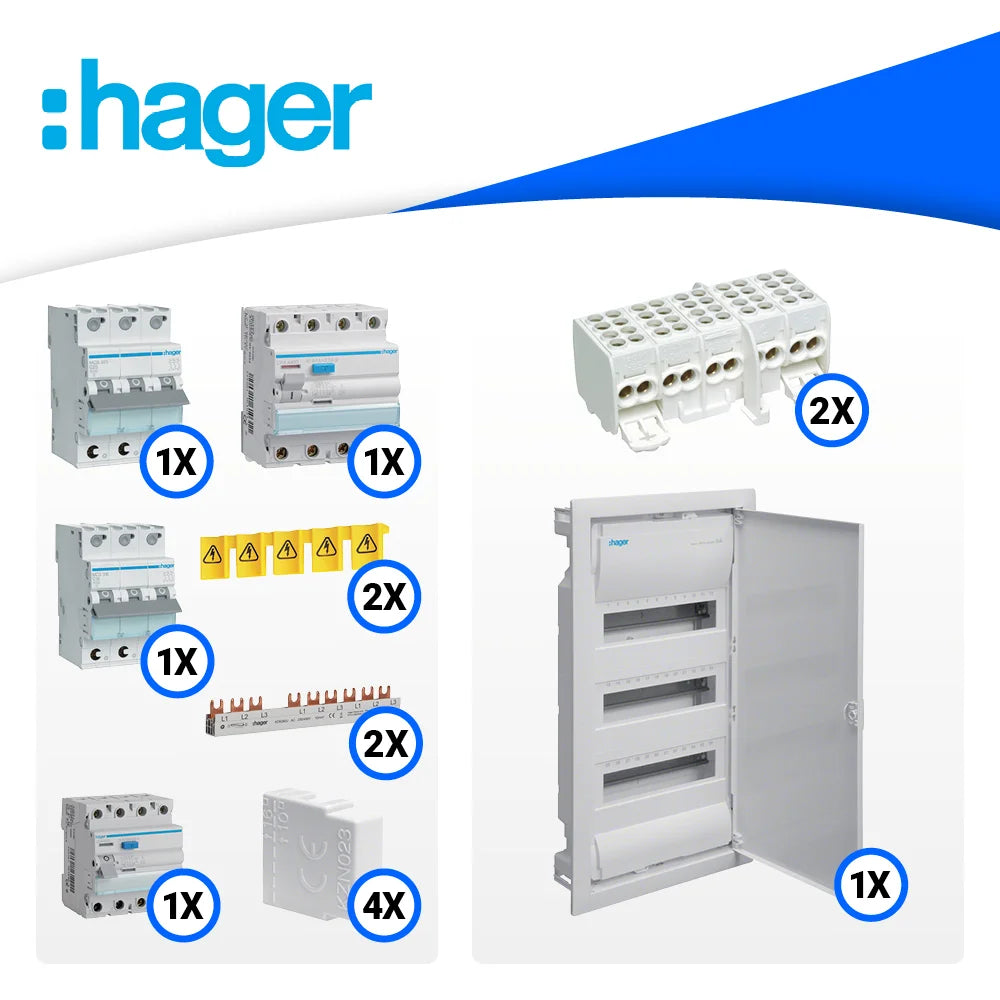

Unterputz Kleinverteiler wie Basicset zzgl.

1x Hager VU36NC Kleinverteiler volta, Unterputz, 3x12 PLE, IP30, Schutzklasse II, Stahlblechtuer
2x Hager KH25C Hauptleitungsabzweigklemme univers Z, 5-polig, 2x25 / 2x16mm², fingersicher

mit Lastumschalter:
2x Hager KH25C Hauptleitungsabzweigklemme univers Z, 5-polig, 2x25 / 2x16mm², fingersicher
1x Hager HIM406 Lastumschalter, 3-polig + N, 63A, fuer Montage auf Hutschiene

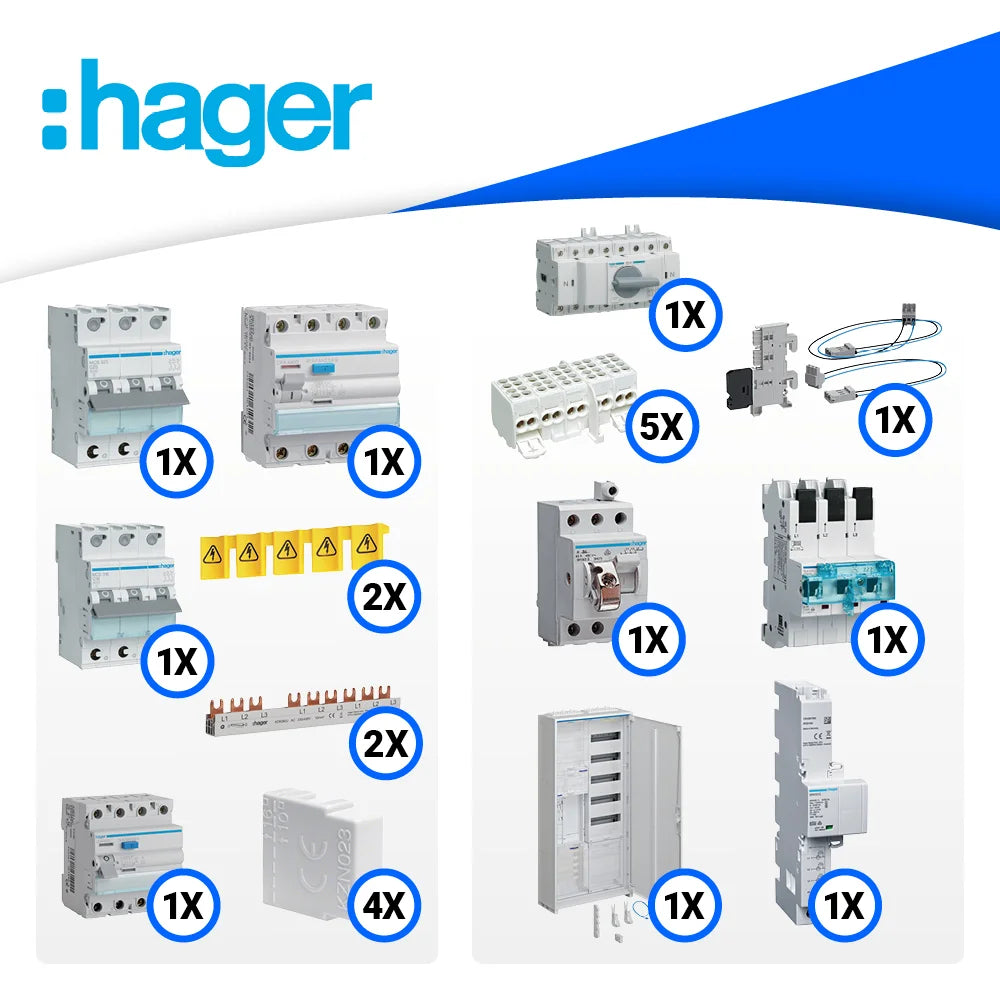

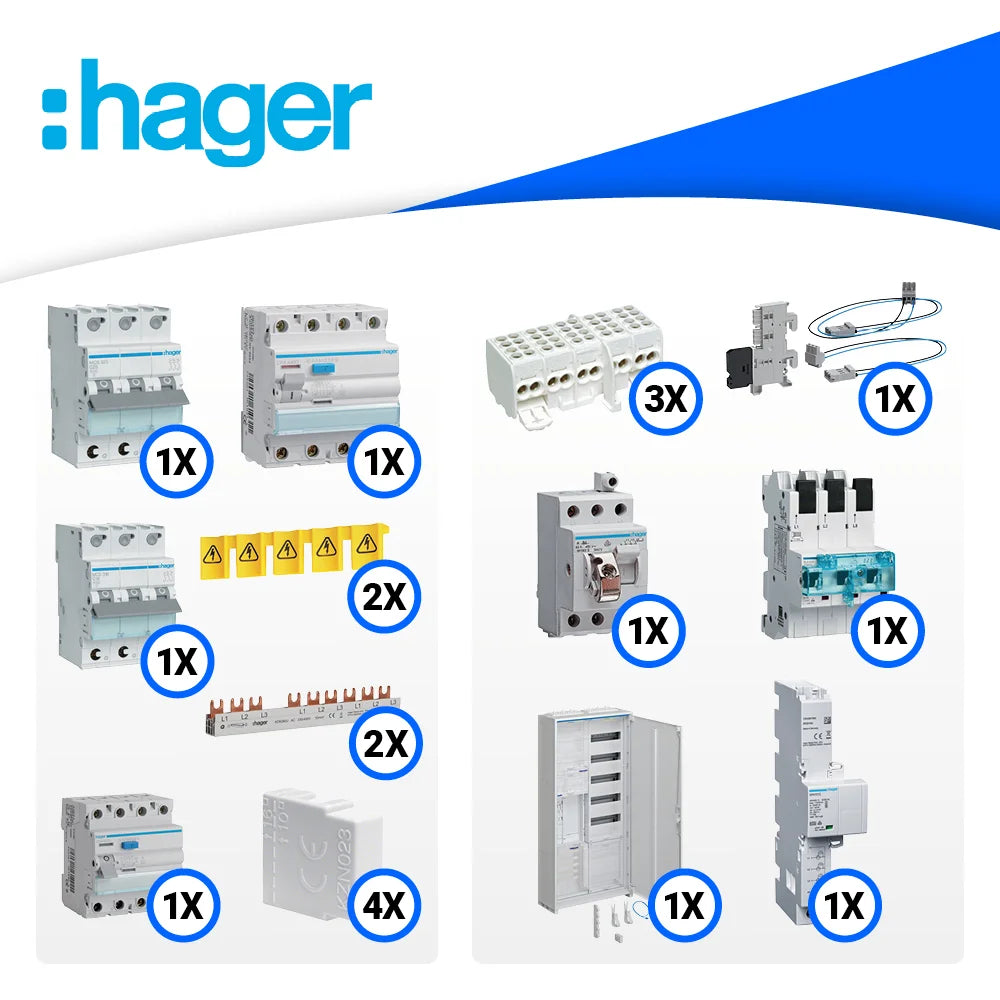

Zählerschrank eHz wie Basicset zzgl.

1x Hager ZB32ET215W1 Komplettschrank universZ 1 ZP BKE-I APZ VT5 1100mm 2-feldig ESA
1x Hager ZY3N2SA Bestueckungspaket Spannungsversorgung APZ / RfZ für Bauhöhe 1100mm, SABO 1.6A NAR
1x Hager HTS335E SLS-Schalter 3-Polig, E-Charakteristik, 35A, fuer Sammelschiene QuickConnect
1x Hager SPA701Z Kombiableiter, Typ 1+2+3, 4-polig, limp 7,5kA TT/TNS, Überspannungsschutz
1x Hager SH363S Ausschalter in Kompaktbauweise, 63A, 3-polig 3 Schließer 400V AC sperrbar 2,5PLE
3x Hager KH25C Hauptleitungsabzweigklemme univers Z, 5-polig, 2x25 / 2x16mm², fingersicher

mit Lastumschalter:
2x Hager KH25C Hauptleitungsabzweigklemme univers Z, 5-polig, 2x25 / 2x16mm², fingersicher
1x Hager HIM406 Lastumschalter, 3-polig + N, 63A, für Montage auf Hutschiene

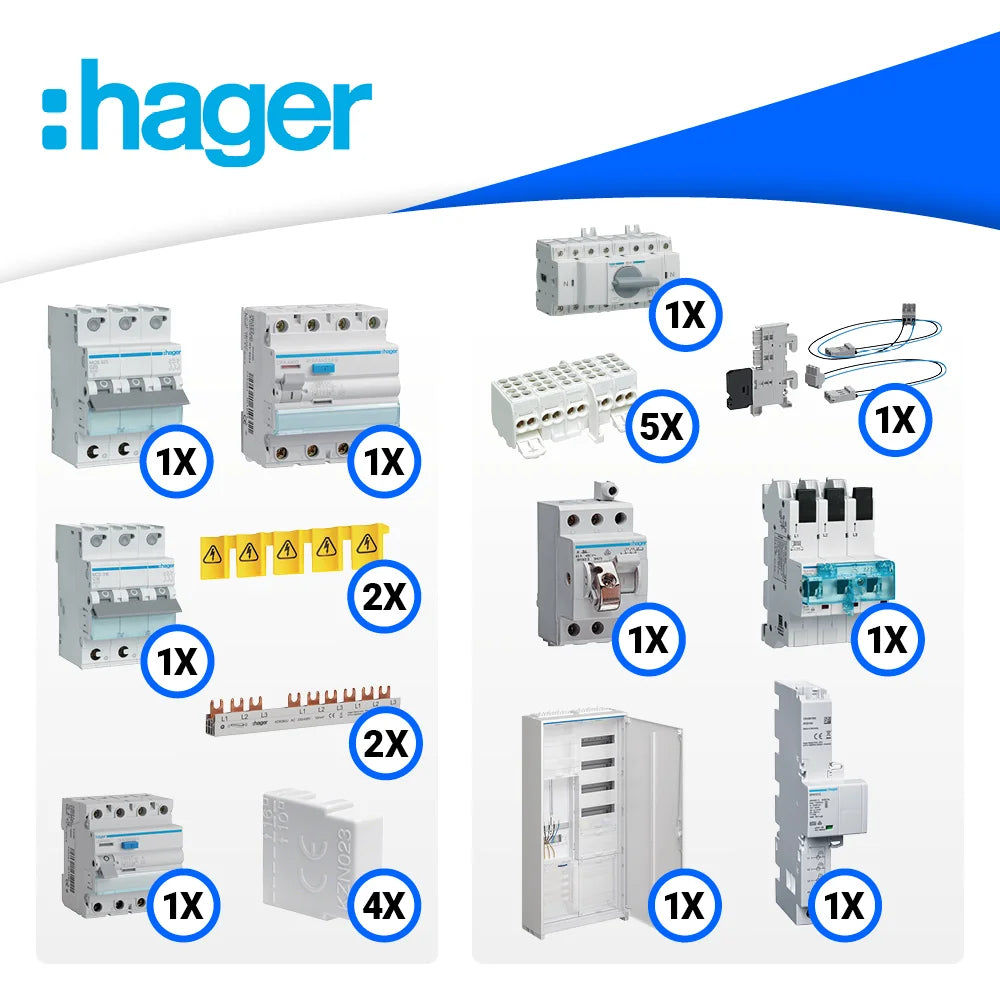

Zaehlerschrank 3-P wie Basicset zzgl.

1x Hager ZB323N16 Komplettschrank,univ.Z,1 ZP,3-P.,APZ,zRfZ,VT4,1100x550x205mm,16 mm²,ESA,IP44
1x Hager ZY3N2SA Bestueckungspaket Spannungsversorgung APZ / RfZ für Bauhöhe 1100mm, SABO 1.6A NAR
1x Hager HTS335E SLS-Schalter 3-Polig, E-Charakteristik, 35A, für Sammelschiene QuickConnect
1x Hager SPA701Z Kombiableiter, Typ 1+2+3, 4-polig, limp 7,5kA TT/TNS, Überspannungsschutz
1x Hager SH363S Ausschalter in Kompaktbauweise, 63A, 3-polig 3 Schließer 400V AC sperrbar 2,5PLE
3x Hager KH25C Hauptleitungsabzweigklemme univers Z, 5-polig, 2x25 / 2x16mm², fingersicher

mit Lastumschalter:
2x Hager KH25C Hauptleitungsabzweigklemme univers Z, 5-polig, 2x25 / 2x16mm², fingersicher
1x Hager HIM406 Lastumschalter, 3-polig + N, 63A, für Montage auf Hutschiene
